Описание:

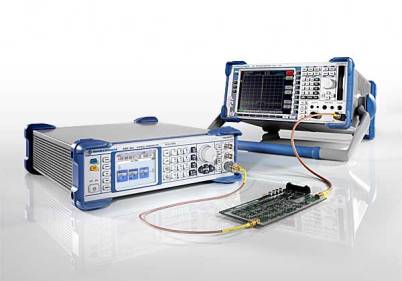

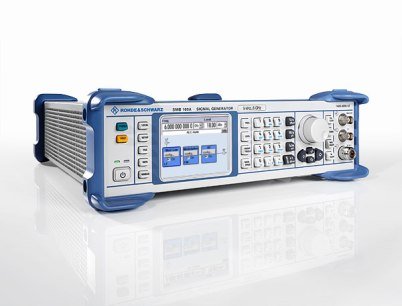

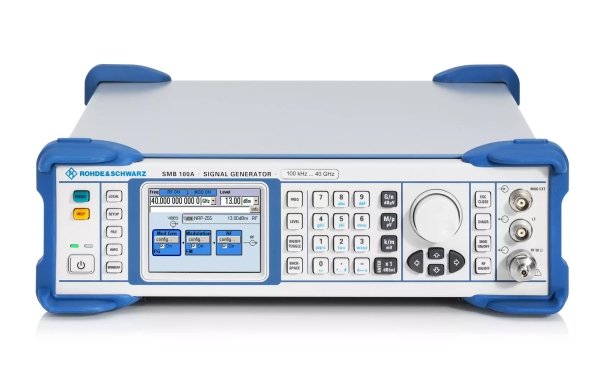

Технические характеристики аналогового генератора сигналов R&S®SMB100A диктуют новые стандарты для генераторов среднего класса, особенно это касается высокои? выходнои? мощности генератора и чистоты сигнала.
Широкии? частотныи? диапазон прибора от 9 кГц до 40 ГГц перекрывает потребности большинства важнеи?ших радиочастотных приложении?. Помимо синусоидальных сигналов он генерирует также наиболее распространенные аналоговые сигналы с АМ и ЧМ/ФМ, и может использоваться для формирования импульсных сигналов.
Свойства:
Высокая выходная мощность как стандарт
• Выходная мощность, при которой обеспечивается соблюдение характеристик, превышает +18 дБм в широком диапазоне частот 1 МГц – 12,75 ГГц
• Типовой максимальный уровень составляет +25 дБм (с превышением номинального уровня) по всему диапазону частот вплоть до 12,75 ГГц
Измеренная зависимость максимальной выходной мощности от частоты
Наилучшее качество сигнала в среднем диапазоне
• Низкий фазовый шум в режиме SSB-модуляции (типовое значение): -128 дБн [здесь и далее "н" означает "ниже уровня несущей"] (смещение несущей 20 кГц, частота несущей 1 ГГц, ширина полосы измерения 1 Гц)
• Очень низкий фазовый шум в режиме SSB-модуляции даже на низких выходных частотах (вместо преобразователя с понижением частоты использован новый синтезатор сигнала DDS-типа от 9 кГц до 23,4375 МГц)
• Подавление негармонических составляющих (типовое значение): -85 дБн (смещение несущей >10 кГц, частота несущей <1,5 ГГц)
• Низкий уровень широкополосного шума (типовое значение): -152 дБн (смещение несущей >10 МГц, частота несущей 1 ГГц, уровень >5 дБм)
• Уровень гармоник (типовое значение): -30 дБн на максимальной выходной мощности, при которой обеспечивается соблюдение характеристик, равной +18 дБм
Типовой фазовый шум в режиме SSB-модуляции с внутренним термостатированным кварцевым генератором (опция R&S® SMB-B1)
Зависимость типового фазового шума в режиме SBB-модуляции от частоты с внутренним термостатированным кварцевым генератором (опция R&S® SMB-B1) при смещении 20 кГц
Измеренная зависимость уровня гармоник при +18 дБм от частоты
Обслуживание на месте эксплуатации
• Гибкость конструкции позволяет обслуживать устройство на месте эксплуатации или силами сервисного центра компании Rohde & Schwarz
• Простота и понятность конструкции (устройство состоит всего из 4 заменяемых модулей) обеспечивает малое время ремонта
• Калиброванные сменные модули делают полную калибровку и подстройку ненужными
• Встроенная функция самотестирования модулей упрощает процесс поиска и устранения неисправностей
• Возможность проверки точности установки уровней и автоматической коррекции уровней при подключении датчика мощности семейства NRP

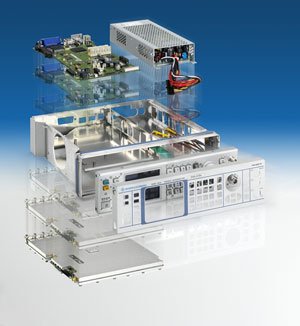

Минимум модулей в устройстве R&S®SMB100A означает высокую надежность и легкое обслуживание
Характеристики:
• Низкии? фазовыи? шум SSB: ном. -128 дБн/Гц (отстрои?ка от несущеи? 20 кГц, частота несущеи? 1 ГГц), ном. -108 дБн/Гц (отстрои?ка от несущеи? 10 кГц, частота 10 ГГц)
• Очень низкии? фазовыи? шум SSB даже на малых частотах (вместо преобразователя частоты используется новыи? синтезатор DDS с диапазоном от 9 кГц до 23,4375 МГц)
• Поддержка всех основных типов аналоговои? модуляции: АМ, ЧМ/ФМ и импульснои? модуляции
• Высокая выходная мощность до +25 дБмВт компенсирует 10 потери уровня на пути к исследуемому устрои?ству
