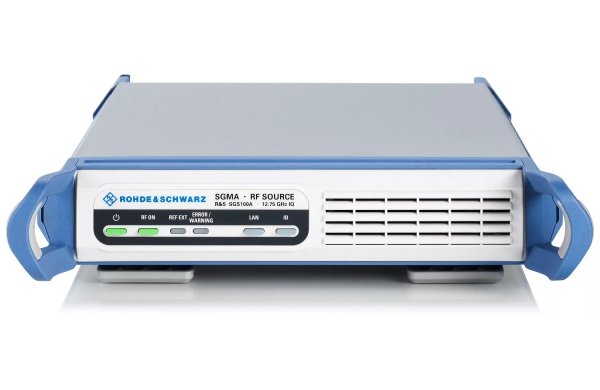

Генератор сигналов Rohde & Schwarz SGS100A

Артикул: 1-5924

• Самый миниатюрный полнофункциональный векторный генератор сигналов на рынке, компактная конструкция упрощает интеграцию систем
• Благодаря очень коротким временам перестройки частоты и уровня (типовое значение через интерфейс PCIe составляет 280 мкс) обеспечивает высокую производительность
• Великолепные характеристики РЧ в компактном корпусе
• Максимальный выходной уровень 22 дБмВт (тип. зн.) позволяет компенсировать потери в измерительном комплексе
• Замкнутая петля автоматической регулировки уровня (ALC) для режимов CW и I/Q обеспечивает высочайшую повторяемость уровня
• Высокая выходная частота — до 12,75 ГГц — расширяет диапазон применения
• Не подверженный износу электронный аттенюатор обеспечивает высокую надежность

 Описание:

R&S®SGS100A представляет собой источник РЧ сигналов, предназначенный удовлетворить потребности автоматизированных испытательных систем. Он выпускается как генератор непрерывных колебаний (CW) или как векторный генератор сигналов с встроенным I/Q модулятором. Обладая частотным диапазоном до 6 ГГц, в модификации векторного генератора сигналов прибор способен формировать все основные цифровые сигналы. В модификации генератора непрерывных колебаний (CW) с частотным диапазоном до 12,75 ГГц, прибор может использоваться в качестве универсального гетеродина, а также для контроля помех при испытаниях на соответствие стандартам подвижной радиосвязи.

 Особенности:

Специальный источник сигналов для автоматического испытательного оборудования (ATE)

• Самый миниатюрный полнофункциональный генератор сигналов: высота 1 HU, ширина 1/2 от 19″, — занимает минимум места в испытательной системе

• Исключительно быстрая настройка посредством интерфейса PCIe обеспечивает высокую производительность

Гистограмма по 10 000 измерений времени переключения частоты устанавливаемой по интерфейсу PCI, параметры настройки: АВТО"

• Максимальный выходной уровень +22 дБмВт (тип. зн. с опцией электронного ступенчатого аттенюатора R&S®SGS-B26) позволяет компенсировать потери в измерительном комплексе

Максимально возможный уровень CW сигнала, параметры настройки: АВТО, с опцией электронного ступенчатого аттенюатора R&S®SGS-B26 (измеренные значения)

• Дополнительный не подверженный износу электронный аттенюатор с полосой частот до 12,75 ГГц обеспечивает надежную работу

Высокие технические характеристики в нужном наборе

• Исключительно высокий уровень надежности и повторяемости обеспечивает неизменные условия для испытаний

Уровень линейности сигнала 3GPP TM1/64 с пик-фактором 10,55 дБ; различные цвета соответствуют различным РЧ частотам (измеренные значения)

• Низкий фазовый шум в одной боковой полосе частот: тип. зн. -130 дБн (сдвиг от несущей 20 кГц, f = 1 ГГц, полоса частот измерения 1 Гц)

Фазовый шум в одной боковой полосе с опцией термостатированного кварцевого генератора (OCXO) R&S®SGS-B1 (измеренное значение)

• Дополнительный высокостабильный генератор опорной частоты упрощает интеграцию в стандартные испытательные системы

Минимальная совокупная стоимость владения

• Привлекательная начальная стоимость
• Простая модульная конструкция позволяет сократить время ремонта и сокращает до минимума время простоя испытательной системы
• Длительные интервалы между калибровками сокращают до минимума затраты на техническое обслуживание

 Характеристики:

• Самый миниатюрный полнофункциональный векторный генератор сигналов на рынке, компактная конструкция упрощает интеграцию систем
• Благодаря очень коротким временам перестройки частоты и уровня (типовое значение через интерфейс PCIe составляет 280 мкс) обеспечивает высокую производительность
• Великолепные характеристики РЧ в компактном корпусе
• Максимальный выходной уровень 22 дБмВт (тип. зн.) позволяет компенсировать потери в измерительном комплексе
• Замкнутая петля автоматической регулировки уровня (ALC) для режимов CW и I/Q обеспечивает высочайшую повторяемость уровня
• Высокая выходная частота — до 12,75 ГГц — расширяет диапазон применения
• Не подверженный износу электронный аттенюатор обеспечивает высокую надежность
• Исключительная экономичность, благодаря низким первоначальным затратам и малой стоимости владения
