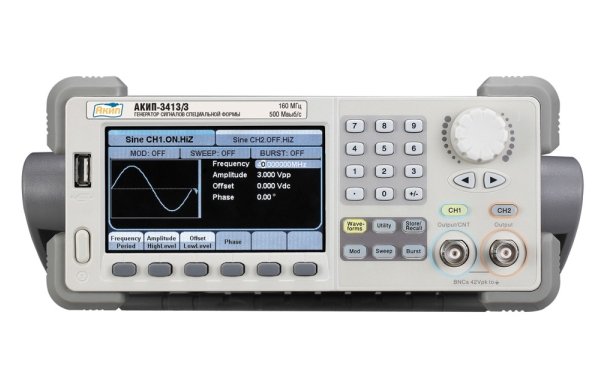

Генератор сигналов произвольной формы АКИП-3413/1

Артикул: 1-7259

ВЫХОДНЫЕ ПАРАМЕТРЫ
• Частотный диапазон (для синуса): 1 мкГц – 80 МГц
• Разрешение: 1 мкГц
• Выходное сопротивление: 1 МОм/ 50 Ом
МЕАНДР
• Частотный диапазон: 1 мкГц – 30 МГц
• Время нарастания/спада: < 8 нс
ИМПУЛЬС
• Диапазон частот: 1 мкГц – 20 МГц
• Длительность импульса: От 12 нс
ОБЩИЕ ДАННЫЕ
• ЖК-дисплей: Цветной графический, диагональ 11 см, разрешение: 480х272
• Напряжение питания: 220 В (±15 %), 50 / 60 Гц
• Размеры: 105 × 261 × 344 мм
• Вес: 2,8 кг






Генератор сигналов произвольной формы АКИП-3413/1

• 2 канала (два независимых выхода)
• Диапазон частот (синус): 1 мкГц – 80МГц; для меандра до 50 МГц (в зависимости от модели)
• Разрешение по частоте 1 мкГц
• Разрядность ЦАП 14 бит; частота дискретизации 500 МГц; память 16 кБ (Канал 1), 512 кБ (Канал 2)
• Использование прямого цифрового синтеза (DDS)
• Внутренний опорный генератор: ±2*10-6 (опция: ±2×10-7)
• Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
• Режим формирования сигнала произвольной формы до 40 МГц
• Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
• Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000с, нач. фаза 0º - 360º
• Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции
• Частотомер: 100 мГц - 200 МГц
• Интерфейс USB (ДУ, программирование), опция GPIB и LAN
• ПО для формирования сигналов СПФ (EasyWave)
• Цветной графический дисплей (диаг. 11 см, 480х272)
• Опция 100: термостатированный опорный генератор (стабильность:±2×10-7)



Технические данные:

 ХАРАКТЕРИСТИКИ  ПАРАМЕТРЫ  АКИП-3413/1  АКИП-3413/2  АКИП-3413/3
ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)

 Частотный диапазон (для синуса)  1 мкГц – 80 МГц  1 мкГц – 120 МГц  1 мкГц – 160 МГц
 Разрешение 1 мкГц
 Погрешность установки частоты ±2*10-6 (опция: ±2×10-7)
 Выходной уровень (50 Ом)    1 мВ - 10 Впик (≤ 40 МГц)
1 мВ - 5 Впик (40 МГц - 100 МГц)
1 мВ - 2,5 Впик (100 МГц - 130 МГц)
1 мВ - 1,5 Впик (130 МГц - 160 МГц)
Выходное сопротивление 1 МОм/ 50 Ом
СИНУСОИДА Погрешность установки уровня на 100 кГц ±(1 % + 1 мВпик-пик)
Фазовый шум -116 дБн/Гц при отстройке 100 кГц
КНИ (коэфф. нелин. искажений) < 0,1 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник < -35 дБн до 100 МГц,
КНИ (коэфф. нелин. искажений) < 0,1% (до 20 кГц, 1 Впик-пик)
ПОСТОЯННОЕ СМЕЩЕНИЕ Диапазон (в зависимости от выходного уровня) ± 5 В (50 Ом) В; ±10 В (1 МОм)
Погрешность установки ±(1% от смещения +1 мВ)
МЕАНДР Частотный диапазон 1 мкГц – 30 МГц мкГц – 40 МГц 1 мкГц – 50 МГц
Время нарастания/спада < 8 нс
Выброс < 3%
Перестраиваемая скважность 20 – 80 % (до 10 МГц), 40 – 60 % (до 40 МГц), 50 % (до 50 МГц)
Погрешность установки скважности ±1 % от периода + 5 нс
Джиттер 100 пс
ПИЛА, ТРЕУГОЛЬНИК Диапазон частот 1 мкГц – 2 МГц 1 мкГц – 3 МГц 1 мкГц – 4 МГц
Нелинейность <0,1%
Перестраиваемая скважность 0,0 – 100,0%
ИМПУЛЬС Диапазон частот 1 мкГц – 20 МГц 1 мкГц – 30 МГц 1 мкГц – 40 МГц
Длительность импульса От 12 нс
Время нарастания/спада 6 нс – 6 с, разрешение 100 пс
Диапазон изменения скважности 0,0001% - 99,9999%
Выброс < 3%
Джиттер < 100 пс
БЕЛЫЙ ШУМ Полоса частот (белый шум) 100 МГц (- 3 дБ)
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) Диапазон частот 1 мкГц – 20 МГц 1 мкГц – 30 МГц 1 мкГц – 40 МГц
Длина памяти Канал 1: 16 тысяч точек; Канал 2: 512 тысяч точек
Разрешение ЦАП 14 бит
Частота дискретизации 500 МГц
Мин. время нарастания/спада 10 нс
Джиттер ≤ 2 нс
ПАКЕТНЫЙ РЕЖИМ Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей 2 мГц – 100 МГц
Виды запуска По счету (1 … 1000000 имп. – при мин. длит. 1 мкс),
непрерывный, по строб-импульсу
Нач./конеч. фаза 0° - +360°
Период повторения 1 мкс – 1000 с ± 1%
Источник строб-импульса Внешний
Источник синхронизации Внешний, внутренний, ручной
АМ, ЧМ Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
(частота до 50 кГц)
Коэффициент АМ 0 - 120 % (АМ)
ФМ Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
(частота до 50 кГц)
Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
ЧМН, АМН Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
ШИМ Диапазон частот 500 мкГц – 10 МГц
Модулирующее колебание (внутреннее) Синус, меандр, пила, произвольная (частота до 50 кГц)
Источник модуляции Внешний/внутренний
ГКЧ Формы несущей Синус, меандр, пила, произвольная
Время качания 1 мс - 500 с ± 1 %
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Источник синхронизации Внешний, внутренний, ручной
ЧАСТОТОМЕР Частотный диапазон 100 мГц - 200 МГц
Разрешение 6 разрядов
Измерения Частота, период,
+/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
Статистика относительные значения (PPM)
Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)
ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ
ВХОДОВ/ВЫХОДОВ
Вход/выход внешнего опорного сигнала 10 МГц; уровень: 2,3 – 3,3 Впик-пик; 1 кОм
Вход внешней синхронизации Входной уровень: TTL; длительность импульса: > 50
нс; входное сопротивление: > 5 кОм
Выход сигнала синхронизации Входной уровень: TTL; длительность импульса: > 60
нс; выходное сопротивление: 50 Ом; максимальная
частота: 1 МГц
Выход SYNC Входной уровень: TTL; длительность импульса: > 50
нс; выходное сопротивление: 50 Ом; максимальная
частота: 2 МГц
Вход внешней модуляции глубина модуляции (100 %) ± 4,5 В; сопротивление > 5
кОм
ОБЩИЕ ДАННЫЕ ЖК-дисплей Цветной графический, диагональ 11 см,
разрешение: 480х272
Напряжение питания 220 В (±15 %), 50 / 60 Гц
Размеры 105 × 261 × 344 мм
Вес 2,8 кг
Комплект поставки Сетевой шнур, Руководство по эксплуатации, USB кабель, Диск с ПО
Опции Опция 100 (термостатированный ОГ ±2×10-7 в год) Адаптер GPIB-USB
