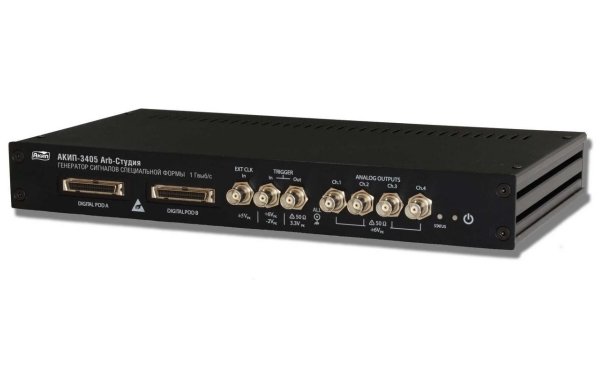

Особенности генератора сигналов произвольной формы АКИП-3404 Arb-Студия:
- 2 канала ( АКИП - 3404 Arb - Студия ) и 4 канала ( АКИП - 3405 Arb - Студия )
- Генератор произвольной формы по технологи и ARB и прямого цифрового синтеза по технологии DDS
- Диапазон частот: 2 мк Гц ... 1 25 МГц
- Разрядность ЦАП : 16 бит – режим ARB ; режим DDS
- Частота дискретизации до 1 Г Гц ( в режиме интерполяции )
- Максимальная длина памяти для формирования сигнала 2 М Б
- Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1... 8.589.934.591 )
- Возможность формирования сигнала по заданной математической формуле
- Генерация выходного сигнала из нескольких составляющих компонент путем математических функций
- Цифровая модуляция: AM, ASK
- Поддержка мультиканального (до 8 генераторов ) синхронного режима работы (макс. до 32 каналов)
- Генератор кодовых логических последовательностей ( Digital Pattern ): 1 выход - 3404 (18 каналов), 2 выхода - 3405 (36 каналов ) - модели с опцией D
- Синхровход и синхровыход , интерфейс USB
- ПО для формирования сигналов произвольной формы
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП - 3404 Arb - Студия, АКИП - 3404 Arb - Студия c опцией D | АКИП - 3405 Arb - Студия, АКИП - 3405 Arb - Студия c опцией D |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | Число выходных каналов | 2 | 4 |
| Выходной уровень | 24 Впик (без нагрузки/ ХХ) 12 Впик на нагрузке 50 Ом |
||
| Диапазон частот (Cинус) | 2 мк Гц ...1 25 МГц | ||
| Виды выходного сигнала | Синус, треугольник, меандр, импульс, пила, Sin X / X , Гауссовский и экспоненциальный сигналы, шум постоянное напряжение | ||
| Погрешность установки уровня синусоидального сигнала на частоте 1 кГц | ± 0. 25 % | ||
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте 0... 125 МГц ( при уровне 1 Вскз ) | ||
| ПРОИЗВОЛЬНАЯ ФОРМА | Диапазон частот | 2 мк Гц ... 65 МГц (Импульс, меандр) 2 мкГц ... 31,25 МГц (Треугольник пила) |
|
| Частота дискретизации | 4 Гц ...250 МГц | ||
| Длина памяти | 2 Мб / канал | ||
| Разрешение по вертикали | 16 бит | ||
| Минимальный размер осциллограммы | 8 точек | ||
| Время нарастания | < 3.5 нс | ||
| ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ | Количество сегментов | 1...1024 | |
| Количество повторений сегментов | 1... 8 . 589 . 934 . 59 1 | ||
| Минимальная длительность сегмента | 16 нс | ||
| МОДУЛЯЦИЯ | Виды модуляции | AM, ASK, пользовательская | |
| Несущая | Стандартная или произвольная форма | ||
| ГЕНЕРАТОР КОДОВЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ( DIGITAL PATTERN – МОДЕЛИ С ОПЦИЕЙ D ) | Число каналов | 18 | 36 |
| Частота дискретизации | 125 МГц для побитовой последовательности 250 МГц для последовательности заданной длины |
||
| Выходной уровень | 1,2...3,6 В | ||
| Длина памяти | 2 Мб | ||
| Число слотов | 1 | 2 | |
| Режимы генерации | Параллельный; 1, 2 и 4 - проводный последовательный | ||
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 12 В постоянное | |
| Габаритные размеры | 1 | ||
| Масса | 1,8 кг | ||
Комплект поставки
| № | Наименование | АКИП - 3404 Arb - Студия Базовая модель | АКИП - 3404 Arb - Студия c опцией D |
| 1 | Генераторы сигналов АКИП-3404 Arb-Студия | 1 | 1 |
| 2 | Сетевой шнур | 1 | 1 |
| 3 | Блок питания (Адаптер) | 1 | 1 |
| 4 | Кабель USB | 1 | 1 |
| 5 | Руководство по эксплуатации | 1 | 1 |
| 5 | ПО (CD - диск) | 1 | 1 |
| 5 | Кабель - шлейф для подключения 18 цифровых каналов | - | 1 |
