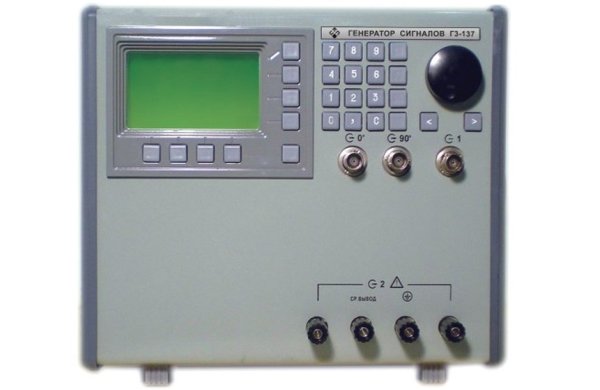

Генератор сигналов низкочастотный Г3-137предназначен для проведения регламентных и ремонтных работ на образцах радиоэлектронной техники, комплектации вооружения, военной и специальной техники, для оснащения частей и подразделений технического обслуживания ВВТ, арсеналов, баз, ремонтных предприятий, метрологических частей и подразделений Минобороны России, предприятий оборонной промышленности и других отраслей экономики.
Генератор сигналов низкочастотный Г3-137 соответствует требованиям государственных заказчиков и оборонной промышленности. Разрешен для комплектации вооружения военной и специальной техники и поставки Министерству обороны РФ, поставляется под контролем военного представительства.
Предназначен для формирования напряжения синусоидальной формы в диапазоне частот от 0,001 Гцдо 500 кГц.
|
|
Технические характеристики генератора сигналов низкочастотного Г3-137
|
Параметр
|
Значение
|
|
Диапазон частот с дискретностью перестройки 0,001 Гц
- Rвых=50 Ом (Выход 1)
- Выход 2
|
0,01 Гц – 500 кГц
20 Гц – 300 кГц
|
|
Абсолютная погрешность установки частоты
|
±(5∙10-6 Fн + 1·10-6) Гц
|
|
Нестабильность частоты за 15 мин работы
|
± (3·10-6 Fн) Гц
|
|
Наибольший уровень выходной мощности (напряжения) на выходе 1, не менее
|
10 Вт (22,4 В)
|
|
Дискретность установки выходного напряжения на выходе 1
|
3 мВ
|
|
Погрешность установки уровня выходного напряжения на выходе 1, не более
|
±(0,025 Uн + 0,002) В
|
|
Нестабильность уровня выходного напряжения на выходе 1 за любые 3 часа работы
|
1 %
|
|
Неравномерность уровня выходного напряжения на выходе 1:
- в диапазоне частот 0,01 – 10 Гц
- в диапазоне частот свыше 10 Гц – 500 кГц
|
± 7,5 %
± 0,6 %
|
|
Наибольший уровень мощности (напряжения) на выходе 2 на нагрузках 5;50;600;5000 Ом
|
7,5 Вт
(6,2; 19,5; 68; 195 В)
|
|
Дискретность установки выходного напряжения на выходе 2 на нагрузках 5, 50, 600 и 5000 Ом
|
1, 3, 10, 30 мВ
|
|
Погрешность установки выходного напряжения на выходе 2
|
±(10 – 15) %
|
|
Асимметрия выходного напряжения на выходе 2
|
±5 %
|
|
Коэффициент гармоник выходного напряжения синусоидальной форы на выходе 1 при максимальном уровне выходного напряжения на внешней нагрузке 50Ом, %, не превышает
- в диапазоне частот 0,01 – 49,999 Гц
- в диапазоне частот 50 – 499,999 Гц
- в диапазоне частот от 0,5 до 39,999999 кГц
- в диапазоне частот 40 – 149,999999 кГц
- в диапазоне частот 150 – 500 кГц
|
0,05
0,02
0,005
0,05
0,5
|
|
Коэффициент гармоник на выходе 2 при нагрузках
5; 50; 600; 5000 Ом, не более
|
1 %
|
|
Формирование на выходе сигнала прямоугольной формы:
- с размахом, не менее
- скважностью
- длительность фронта и среза, не более
|
10 В
2±0,5
0,25 мкс
|
|
На выходе сигнала с уровнем ТТЛ
- скважностью
- длительностью уровня и среза, не более
|
2±0,5
0,25 мкс
|
|
На выходах «0°» и «90°» синусоидальные сигналы:
- с фазовым сдвигом
- максимальным действующим значением, не менее
|
90°
2,5 В
|
|
Работает от внешнего источника опорного напряжения с частотой
|
5; 10; 20 МГц
|
|
Интерфейс
|
USB 2.0 и RS-232
|
|
Напряжение питания
|
(220±22) В 50 Гц; (220±11) В 400 Гц*
|
|
Масса, не более
|
7 кг
|
|
Габаритные размеры
|
250×316×216 мм
|
|
Заменяет
|
Г3-123
|
*С 2014 г. с напряжением питания (115±11,5) В (400 ± 20) Гц по заказу потребителей.
|
