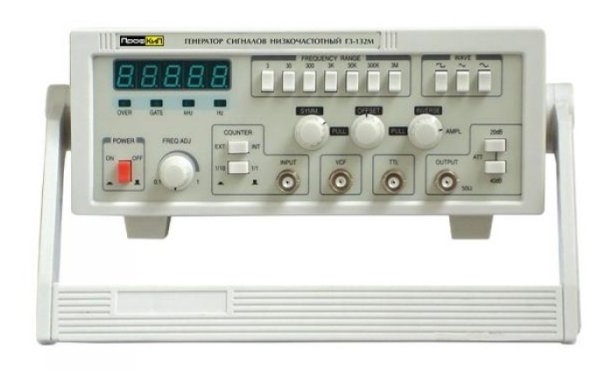

Генератор сигналов низкочастотный ПРОФКИП Г3-132М

Артикул: 1-18892

  • Диапазон частот: 0.03 Гц … 3 МГц
  • Форма сигналов: синусоидальный, меандр, треугольник и т.д.
  • Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ
  • Амплитуда выходного сигнала: ≥ 20 Впик-пик (без нагрузки)
  • Сдвиг по постоянному току: 0 В … ±10В регулируемый
  • Отдельный TTL, VCFвыход
  • Частотомер 5 знаков: 1 Гц … 15 МГц
  • Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
  • Габариты, вес: 310х80х230 мм, 1.75 кг

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-132М

Генератор сигналов низкочастотный ПРОФКИП Г3-132М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.03 Гц до 3 МГц.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-132М

• Форма сигнала: синус, меандр, треугольник и др.
• Диапазон частот: 0.03 Гц … 3 МГц
• Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала)
• Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ
• Плавное изменение симметрии выходного сигнала
• Плавное изменение постоянной составляющей выходного сигнала
• VCF вход позволяет реализовать свип-режим или режим ЧМ
• Возможность получения пилообразного сигнала и инверсии выходных сигналов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
ОСНОВНОЙ ВЫХОД
Диапазон частот 0.03 Гц … 3 МГц
Форма сигналов синусоидальный, меандр, треугольник и т.д.
Выходное сопротивление 50 Ом ±10%
Амплитуда выходного сигнала ≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала 0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току 0 В … ±10В регулируемый
Симметрия 10% … 90%
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент искажения 10 Гц … 100 кГц < 1%
Частотный отклик 0.2 Гц … 100 кГц ≤ ±0.5 дБ
100 кГц … 2 МГц ≤ ±1 дБ
МЕАНДР
Время нарастания и спада < 100 нс
TTL ВЫХОД
Время нарастания и спада ≤ 1 мкс
Нижний уровень ≤ 0.4 В
Верхний уровень ≤ 3.5 В
Импеданс 600 Ом
ВХОД УПРАВЛЕНИЯ ЧАСТОТОЙ НАПРЯЖЕНИЕМ (VCF)
Выходное напряжение -5 В … 0 В
Полное выходное сопротивление 10 кОм ±10%
ЧАСТОТОМЕР
Дисплей 5 знаков
Частотный диапазон 1 Гц … 15 МГц
Полное входное сопротивление ≥ 1 МОм /20 пФ
Чувствительность 100 мВ
Разрешение 0.1 Гц /1 Гц /10 Гц /100 Гц
Точность ≤ 0.003% ±1 знач.
Максимально допустимое входное сопротивление 150 В (с аттенюатором)
Входной аттенюатор 0 дБ /20 дБ



ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-132М

• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 310х80х230 мм
• Вес: 1.75 кг

КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-132М

• Генератор сигналов низкочастотный ПРОФКИП Г3-132М
• Кабель питания
• Руководство по эксплуатации
