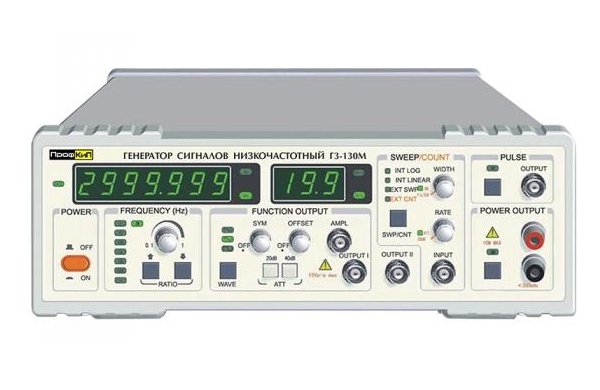

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-130М
Генератор сигналов низкочастотный ПРОФКИП Г3-130М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов Г3-130М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-130М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | |
| Диапазон частот | 0.1 Гц … 3 МГц |
| Форма сигналов | синус, меандр, треугольник и т.д. |
| Выходной импеданс | функциональный выход: 50 Ом TTL /CMOS: 600 Ом |
| Амплитуда выходного сигнала (функциональный выход) | 10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик (с нагрузкой 1 МОм) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Постоянное смещение | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм) |
| Симметрия | 20% … 80% или 50% |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Линейность треугольной волны | 90% |
| Время нарастания и спада прямоугольного сигнала | 25 нс |
| TTL уровень выходного сигнала | низкий ≤ 0.8 В высокий ≥ 1.8 В |
| CMOS уровень выходного сигнала | 3 Впик-пик … 15 Впик-пик регулируемый |
| Режим развертки | линейный /логарифмический VCF |
| Выходная мощность | 10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом) |
| ЧАСТОТОМЕР | |
| Разрядность дисплея | 7-разрядный |
| Диапазон частот | 0.1 Гц … 50 МГц |
| Выходной импеданс | 500 кОм /30 пФ |
| Временная развертка | 10 МГц |
| Точность | точность временной развертки ± подсчет |
| Аттенюатор | -20 дБ |
| Стабильность | 5 х 10-5 /день |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-130М
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 285х90х360 мм
• Вес: 1.75 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-130М
• Генератор сигналов низкочастотный ПРОФКИП Г3-130М
• Кабель питания
• Руководство по эксплуатации
