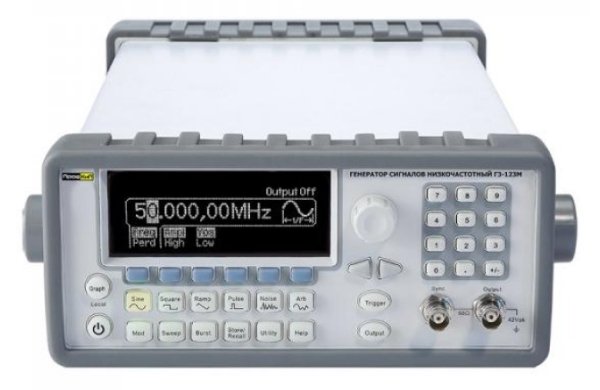

Генератор сигналов низкочастотный ПРОФКИП Г3-123М

Артикул: 1-18867

  • Диапазон частот: до 50 МГц
  • Разрешение по частоте 1 мкГц
  • Форма сигнала: синус, меандр, пила, треугольник, импульс, шум, произвольная форма
  • Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
  • Частота дискретизации 125 МГц
  • Память 256 тысяч точек
  • Интерфейс USB, LAN, опционально GPIB (КОП)
  • Питание: 220 В (±15%), 50 /60 Гц
  • Габариты, вес: 107х224х380 мм, 3.6 кг

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-123М

Генератор сигналов низкочастотный ПРОФКИП Г3-123М представляет собой источник синусоидального сигнала с повышенной выходной мощностью. Предназначен для исследования, настройки и испытаний систем, и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-123М

• Диапазон частот до 50 МГц
• Разрешение по частоте 1 мкГц
• Формы сигнала: пила, треугольник, шум, постоянное смещение
• Режим формирования сигнала произвольной формы (5 видов)
• Возможность установки сопротивления нагрузки до 1 МОм
• Использование прямого цифрового синтеза (DDS)
• Разрядность ЦАП 14 бит
• Частота дискретизации 125 МГц
• Память 256 тысяч точек
• Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
• Перестраиваемое время нарастания (5 нс … 100 нс)
• Параллельный выход данных 16 бит
• Интерфейс USB, LAN, опционально GPIB (КОП)
• ПО Wavepatt для формирования сигналов произвольной формы
• Вход внешней опорной частоты
• Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора)
• Синхровход и синхровыход

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Форма сигналов синус, меандр, пила, треугольник, импульс, шум, произвольная форма
ВЫХОДНЫЕ ПАРАМЕТРЫ
Частотный диапазон для синуса 1 мкГц … 50 МГц
Частотный диапазон для меандра 1 мкГц … 25 МГц
Разрешение 1 мкГц
Точность ±20 х 10-6
±5 х 10-7 (опционально с ПРОФКИП Г3-123-ОГ)
Выходной уровень 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Частотный диапазон 1 мкГц … 50 МГц
Неравномерность установки уровня на 1 кГц ±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПРОФКИП Г3-123-ОГ)
Неравномерность АЧХ относительно 1 кГц 0.1 дБ (менее 100 кГц)
0.15 дБ (100 кГц … 5 МГц)
0.3 дБ (5 МГц … 20 МГц)
0.5 дБ (20 МГц … 50 МГц)
Коэффициент гармоник (при уровне не более 1 Впик) ≤ -70 дБн (0.04%) до 20 кГц
< -65 дБн до 1 МГц
< -40 дБн до 20 МГц
≤ -35 дБн до 50 МГц
ПОСТОЯННОЕ СМЕЩЕНИЕ
Диапазон ±5 В (с нагрузкой 50 Ом) пиковое значение напряжение по постоянному /переменному току
Точность ±(2% от смещения + 0.5% от амплитуды сигнала)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Частотный диапазон 1 мкГц … 25 МГц
Время нарастания и спада < 10 нс
Выброс < 2%
Перестраиваемая скважность 20% … 80% (до 10 МГц)
40% … 60% (до 25 МГц)
Точность ±1% для скважности 50%
Джиттер 200 пс
ПИЛООБРАЗНЫЙ, ТРЕУГОЛЬНЫЙ СИГНАЛ
Частотный диапазон 1 мкГц … 200 кГц
Нелинейность < 0.1%
Перестраиваемая скважность 0.0% … 100.0%
ИМПУЛЬС
Частотный диапазон 500 мкГц … 10 МГц
Длительность импульса от 20 нс
Время нарастания и спада < 10 нс
Диапазон изменения скважности 5 нс … 100 нс
Период повторения импульсов 0.000.000.2% … 99.999.999.8%
Выброс 100 нс … 2000 с
Джиттер 200 пс
ШУМ
Частотный диапазон (белый шум) 20 МГц (типично)
ПРОИЗВОЛЬНАЯ ФОРМА
Частотный диапазон 1 мкГц … 10 МГц
Длина памяти 2 точек … 256000 точек
Разрешение ЦАП 14 бит (включая знак)
Частота дискретизации 125 МГц
Память 4 ячейки
Минимальное время нарастания 30 нс
Линейность 0.1%
Джиттер 6 нс
ПАКЕТНЫЙ РЕЖИМ
Форма сигналов синус, меандр, пила, треугольник, импульс, произвольная форма
Виды запуска по счету (1 импульс … 50000 импульсов)
по строб-импульсу
Период повторения 1 мкс … 500 с
ПАРАЛЕЛЬНЫЙ ВХОД
Тактовая частота 50 МГц
Уровень TTL
Длина последовательности 2 символа … 256000 символов
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (АМ), ЧАСТОТНАЯ МОДУЛЯЦИЯ (ЧМ)
Форма несущей синус, меандр, пила, произвольная форма
Источник модуляции внешний /внутренний
Модулирующее колебание (внутреннее) синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот 2 мГц … 20 кГц
Девиация частоты до 25 МГц (пиковая)
Коэффициент АМ 1% … 120% (АМ) с разрешением 0.1%
ФАЗОВАЯ МОДУЛЯЦИЯ (ФМ)
Форма несущей синус, меандр, пила, произвольная форма
Диапазон частот такой же, как у основного сигнала
Источник модуляции внешний /внутренний
Модулирующее колебание (внутреннее) синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот 2 мГц … 20 кГц
Диапазон установки девиации фазы 0.0° … 360.0°
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ИМ)
Форма несущей меандр (импульс)
Диапазон частот 500 мкГц … 10 МГц
Источник модуляции внешний /внутренний
Модулирующее колебание (внутреннее) синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот 2 мГц … 20 кГц
Коэффициент модуляции (по длительности) 0% … 100% с разрешением 0.1%
ГЕНЕРАТОР КАЧАЮЩЕЙСЯ ЧАСТОТЫ (ГКЧ)
Форма несущей синус, меандр, пила, произвольная форма
Диапазон частот такой же, как у основного сигнала
Время качания 1 мс … 500 с
Закон качания линейный или логарифмический
Тип качания возрастание или убывание



ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-123М

• Питание: 220 В (±15%), 50 /60 Гц
• Габаритные размеры: 107х224х380 мм
• Вес: 3.6 кг

КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-123М

• Генератор сигналов низкочастотный ПРОФКИП Г3-123М
• USB-кабель
• Программное обеспечение
• Кабель питания
• Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-123М

• Термостатированный опорный генератор ±5 х 10-7 ПРОФКИП Г3-123М-ОГ
