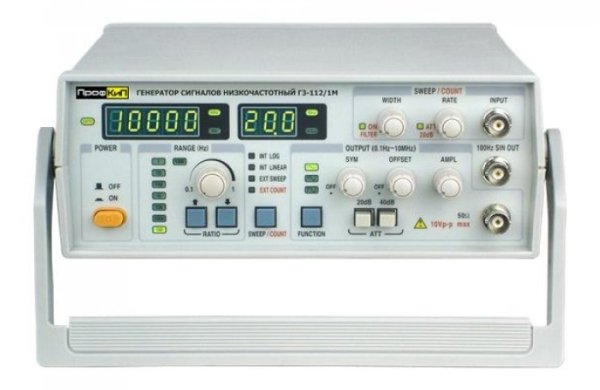

Генератор сигналов низкочастотный ПРОФКИП Г3-112/1М

Артикул: 1-18853

  • Частотный диапазон: 0.1 Гц … 10 МГц
  • Форма сигнала: синусоида, меандр, треугольник и д.т.
  • Импульсная и частотная модуляция
  • Плавно регулируемое смещение постоянной составляющей
  • Встроенный частотомер: 0.1 Гц … 50 МГц
  • Защита выхода
  • Высокая надежность: наработка на отказ > 10000 часов
  • Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
  • Габариты, вес: 230х80х210 мм, 1.5 кг

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112/1М

Генератор сигналов низкочастотный ПРОФКИП Г3-112/1М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и другой формы.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112/1М

• Частотный диапазон: 0.1 Гц … 10 МГц
• Различные формы сигнала: синусоида, меандр, треугольник и др.
• Импульсная и частотная модуляция
• Плавно регулируемое смещение постоянной составляющей
• Защита выхода
• Встроенный частотомер

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
ОСНОВНОЙ ВЫХОД
Частотный диапазон 0.1 Гц … 10 МГц
Форма сигналов синусоида, меандр, треугольник и д.т.
Выходное сопротивление 50 Ом
Амплитуда выходного сигнала 10 Впик-пик (50 Ом)
20 Впик-пик ( МОм)
Выходной аттенюатор 0 дБ /20 дБ /40 дБ /60 дБ
Симетрия 20% … 80% или 50%
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Коэффициент искажения ≤ 1%
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Время нарастания и спада < 25 нс
TTL ВЫХОД
Время нарастания и спада ≤ 1 мкс
Нижний уровень ≤ 0.4 В
Верхний уровень ≤ 3.5 В
Импеданс 600 Ом
ЧАСТОТОМЕР
Частотный диапазон 0.1 Гц … 50 МГц
Полное входное сопротивление ≥ 1 МОм
Чувствительность 100 мВ
Разрешение 0.1 Гц /1 Гц /10 Гц /100 Гц
Точность ≤ 0.003% ±1 знач.
Максимально допустимое напряжение на входе 150 В (с аттенюатором)
Входное затухание 0 дБ /20 дБ



ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112/1М

• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 230х80х210 мм
• Вес: 1.5 кг

КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-112/1М

• Генератор сигналов низкочастотный ПРОФКИП Г3-112/1М
• Кабель питания
• Руководство по эксплуатации
