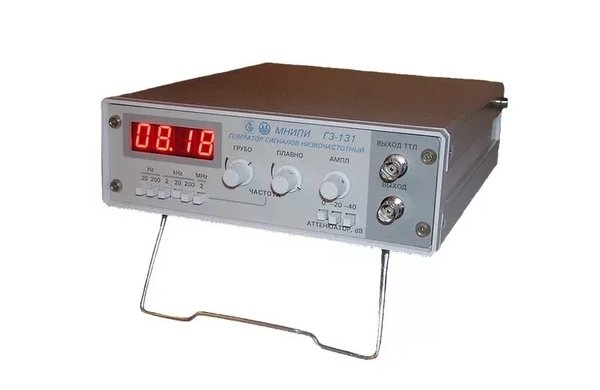

Предназначен для исследования, настройки и испытаний систем и приборов используемых в промышленности, науке и образовании.
Формирует сигналы синусоидальной и прямоугольной (уровень ТТЛ) форм в диапазоне частот 2 Гц до 2 МГц с разделением на шесть поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Для измерения и индикации частоты формируемых сигналов генератор имеет внутренний частотомер.
|
|
Основные технические характеристики
|
Диапазон частот
|
от 2 Гц до 2 МГц
|
|
Поддиапазоны частот
|
6 поддиапазонов:
- от 2 до 20 Гц
- от 20 до 200 Гц
- от 200 Гц до 2 кГц
- от 2 до 20 кГц
- от 20 до 200 кГц
- от 200 кГц до 2 МГц
|
|
Пределы допускаемой относительной
погрешности установки частоты
|
±1%
|
|
Амплитуда сигнала
|
5 В (600 Ом), не менее
10 В (без нагрузки), не менее
|
|
Плавное ослабление сигнала
|
20 дБ, не менее
|
|
Ступенчатое ослабление сигнала
|
минус 20, минус 40 Ш
|
|
Пределы погрешности ступенчатого
ослабления сигнала на частотах:
|
|
|
-от 20 Гц до 200 кГц
|
±0,5 дБ
|
|
-от 200 кГц до 2 МГц
|
±2 дБ
|
|
Нестабильность частоты :
|
|
|
-за 15 мин
|
0,1 %, не более
|
|
-за 180 мин
|
0,5 %, не более
|
|
Коэффициент гармоник на частотах:
|
|
|
-от 10 до 20 Гц
|
0,5 %, не более
|
|
-от 20 Гц до 200 кГц
|
0,2 %, не более
|
|
-от 200 кГц до 2 МГц
|
1 %, не более
|
|
Неравномерность уровня сигнала отно-
сительно уровня на частоте 1 кГц на
частотах:
|
|
|
-от 2 до 20 Гц
|
± 5 %, не более
|
|
-от 20 Гц до 200 кГц
|
±2 %, не более
|
|
-от 200 кГц до 2 МГц
|
± 5 %, не более
|
|
Параметры сигнала прямоугольной
формы (уровень ТТЛ):
|
|
|
-время перехода из «1» в «0» и из «0» в «1»
|
100 нс, не более
|
|
-значение напряжения «1»
|
2,4 В, не менее
|
|
-значение напряжения «0»
|
0,4 В, не более
|
|
Потребляемая мощность
|
10 В.А, не более
|
|
Масса генератора
|
2 кг, не более
|
|
Габаритные размеры
|
210х71х248 мм
|
|
