• Высокая выходная мощность до 67 ГГц
• Улучшенные ультранизкие характеристики фазового шума
• Плавное свипирование и возможность подключения к скалярному анализатору
• Перекрытие частот до 325 ГГц для применений НГ и аналоговых видов модуляции

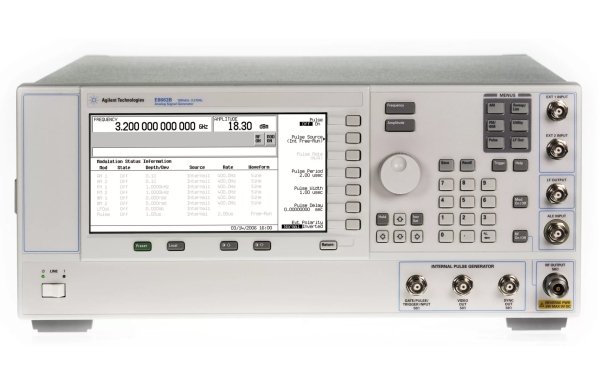

Генератор сигналов НГ E8257D предназначен для использования в качестве источника гетеродина или испытаний компонентов
• Лидирующий в отрасли высокий уровень выходной мощности
• Улучшенные ультранизкие характеристики фазового шума
• Превосходная точность установки мощности
• Кодовая совместимость с другими генераторами СВЧ сигналов 1
• Возможность аналогового свипирования с высокой скоростью
• Автоматическая работа с анализатором цепей 8757D
Испытания качества приёмников, чувствительности и избирательности передатчиков новейших систем связи
Выбор дополнительных видов модуляции и приёма:
• Гибкие форматы аналоговой модуляции: АМ, ЧМ, ФМ и ИМ
• Внутренние модулирующие сигналы вида синус, меандр, треугольник, пила и шум
• Модуляция короткими импульсами (20 нс) частот вплоть до нижней границы 10 МГц
Технические характеристики
Частота
Диапазон 2
от 250 кГц до 67 ГГц
Разрешающая способность
НГ: 0,001 Гц
Все режимы свипирования: 0,01 Гц 3
Скорость переключения НГ 4, 5, 8
< 11 мс (тип.) (7 мс (ном.))
Смещение фазы
Регулируется с номинальным приращением 0,1°.
Частотные диапазоны
| Номер | Диапазон частот | Коэффициент N 6 |
| 1 | От 250 кГц до 250 МГц | 1/8 |
| 2 | >250 до 500 МГц | 1/16 |
| 3 | >500 до 1 ГГц | 1/8 |
| 4 | >1 до 2 ГГц | 1/4 |
| 5 | >2 до 3,2 ГГц | 1/2 |
| 6 | >3,2 до 10 ГГц | 1 |
| 7 | >10 до 20 ГГц | 2 |
| 8 | >20 до 40 ГГц | 4 |
| 9 | >40 ГГц | 8 |
Точность установки
± фактор старения ± доп. погрешность при при изменении температуры ± влияние изменений напряжения питания (ном.) ± погрешность калибровки
Внутренний опорный генератор
| Станд. комплектация 7 | Опция UNX | |
| Фактор старения | <±3 x 10-8/год или <±2,5 x 10-10/сутки после 30 суток | <±3 x 10-8/ год или <±2,5 x 10-10/сутки после 30 суток |
| Доп. погрешность при изменении темп. (тип.) | < ±4,5 x 10-9 от 0 до 55 °C | < ±4,5 x 10-9 от 0 до 55 °C |
| Влияние изменений напряжения питания (тип.) | < ±2 x 10-10 для изменения ±10% | < ±2 x 10-10 для изменения ±10% |
Частота внешнего опорного генератора:
только 10 МГц (при полосе захвата ±1,0 х 10-6)
Выход опорной частоты:
частота: 10 МГц; амплитуда: > +4 дБм на нагрузку 50 Ом (тип.)
Вход внешнего опорного генератора
Амплитуда: 5 дБм ±5 дБ 6; входной импеданс: 50 Ом (ном.)
Пошаговое (цифровое) свипирование
Режимы работы
Пошаговое свипирование по частоте или по амплитуде или и то и другое (от начальной до конечной точки). Свипирование по списку частот или по амплитуде или и то и другое (произвольный список)
Диапазон свипирования
Свипирование по частоте: в пределах диапазона рабочих частот прибора. Свипирование по амплитуде: в пределах изменения мощности с зафиксированным аттенюатором (см. раздел Выход)
Время выдержки: от 1 мс до 60 c
Число точек: от 2 до 65535 (пошаговое свипирование);
от 2 до 1601 (cвипирование по списку)
Запуск: авто, внешний, однократный или через GPIB
Время установления: частота:
Плавное (аналоговое) свипирование (Опция 007) 10
Режимы работы
Свипирование с синтезом частоты (старт/стоп), (центр/обзор), (НГ со свипированием); cвипирование по мощности (амплитуде) (старт/стоп); ручное свипирование; ручкой управления на передней панели между начальной и конечной частотами; попеременное свипирование; попеременное свипирование, использующее текущие и запомненные параметры
Диапазон свипирования
Устанавливается от минимального 11 до полного диапазона
Максимальная скорость свипирования
| Начальная частота | Максимальная скорость свипирования | Максимальный диапазон для свипирования с временем 100 мс |
| От 250 кГц до <0,5 ГГц | 25 МГц/мс | 2,5 ГГц |
| От 0,5 до50 МГц/мс5 ГГц | ||
| От 1 до100 МГц/мс10 ГГц | ||
| От 2 до <3,2 ГГц | 200 МГц/мс | 20 ГГц |
| ≥3,2 ГГц | 400 МГц/мс | 40 ГГц |
Точность установки частоты
±0,05% от диапазона ± нестабильность источника опорной частоты (при времени свипирования 100 мс, для диапазонов свипирования менее максимальных значений, указанных выше). Точность повышается пропорционально увеличению времени свипирования. 12
Время свипирования (в прямом направлении, исключая времена
переключения диапазонов и обратного хода)
Разрешающая способность: 1 мс
Ручной режим: возможность регулировки от 10 мс до 200 с
Режим авто: устанавливается на минимальное значение, определяемое
максимальной скоростью свипирования и настройками 8757D
Запуск
Авто, внешний, однократный или через GPIB
Маркеры (10 независимых плавно перестраиваемых частотных маркеров)
Вид на экране: интенсивность по оси Z (яркость) или импульс ВЧ амплитуды
Функции: M1 в центр, M1/M2 на старт/стоп, дельта-маркер
Двухтоновые (ведущий/ведомый) измерения 13
Два прибора серии PSG могут синхронно следить друг за другом с
независимым управлением начальных/конечных частот
Совместимость с анализаторами цепей
Полная совместимость со скалярным анализатором цепей Agilent 8757D
Может также использоваться со скалярными анализаторами Agilent 8757A/C/E
для проведения основных панорамных измерений. 14
1 Совместимость от 80 до 100 % с генераторами сигналов СВЧ 8340/8341, E824x/E825xA, 836xxB/L 5662/3A и 837xx компании Agilent.
2 Работоспособность сохраняется (но характеристики не нормируются) при снижении частоты до 100 кГц, за исключением опции 521. Для опции 521 рабочие характеристики ухудшаются на частотах ниже 500 МГц.
3 В режиме плавного свипирования (Опция 007) разрешающая способность ограничена при узких обзорах и низких скоростях свипирования.
4 Время от запуска GPIB до установки частоты в пределах 0,1 х 10-6 от конечного значения при частотах выше 250 МГц или в пределах 100 Гц при частотах ниже 250 МГц.
5 Добавить 12 мс (тип.) при переключении с частоты > 3,2 ГГц, на частоту меньше 3,2 ГГц.
6 N F нормирующий коэффициент, используемый при определении технических характеристик.
7 Для оптимизации фазового шума использовать 5 дБм ± 2 дБ.
8 С опцией 1EH фильтры подавления гармоник нижней полосы выключены. Если с опцией 1EH фильтры включены, добавить 4 мс.
9 19 мс (тип.) при переключении с частоты, превышающей 3,2 ГГц, на частоту меньше 3,2 ГГц.
10 В режиме аналогового свипирования режимы модуляции АМ, ЧМ, ФМ и ИМ возможны, но технические характеристики в этом случае не гарантируются.
11 Минимальный устанавливаемый диапазон свипирования пропорционален частоте несущей и времени свипирования.Действительный диапазон свипирования может незначительно отличаться от требуемой установки для диапазонов, значение которых меньше чем [0,00004% от частоты несущей или 140 Гц] x [время свипирования в секундах]. Действительное значение диапазона свипирования всегда отображается правильно.
12 Тип. погрешность для времени свипирования >100 мс может быть вычислена по формуле: [(0,005% от диапазона свипирования)/(время свипирования в секундах)] ± нестабильность опорной частоты. Погрешность установки частоты не гарантируется для времени свипирования 13 Для работы в режиме ведущий/ведомый следует использовать интерфейсный кабель с кодовым номером 8120-8806 компании Agilent .
14 Системный интерфейс GPIB поддерживается только в модели 8757D, но не поддерживается в моделях 8757А/С/Е. Поэтому некоторые функции 8757А/С/Е (отображение частот, режим ретрансляции и режим попеременного свипирования) не реализуются при работе с генераторами сигналов серии PSG.
Выход
Минимальная устанавливаемая выходная мощность
Стандартная комплектация: −20 дБм
Со ступенчатым аттенютором (опция 1E1): −110 дБм
Максимальная выходная мощность (дБм) 1: гарант. (тип.)
| Диапазон частот 2 | Стандартная комплектация | Опция 1EU | Опция 1E1 | Опция 1E1 + 1EU |
| от 10 до 250 МГц (фильтры вкл.) | +5 | +10 (+13) | +5 | +10 (+13) |
| > 0,25 до 2 ГГц (фильтры вкл.) | +5 | +12 (+14) | +5 | +12 (+14) |
| от 250 кГц до 10 МГц | +5 | +10 (+13) | +5 | +10 (+13) |
| от 10 до < 60 МГц | +5 | +12 (+15) | +5 | +12 (+15) |
| от 60 до 250 МГц | +5 | +17 (+18) | +5 | +17 (+18) |
| > 0,25 до 3,2 ГГц 3 | +5 | +19 (+21) | +5 | +19 (+22) |
| > 3,2 до 10 ГГц | +5 | +14 (+21) | +4 | +13 (+20) |
| > 10 до 20 ГГц | +5 | +14 (+17) | +4 | +13 (+16) |
| > 20 до 30 ГГц | +5 | +11 (+17) | +3 | +9 (+16) |
| > 30 до 65 ГГц | +5 | +11 (+14) | +3 | +9 (+12) |
| > 65 до 67 ГГц | +5 | +10 (+14) | +3 | +8 (+12) |
| > 67 до 70 ГГц | (+5) | (+8) | (+3) | (+6) |
1 Характеристики максимальной выходной мощности гарантируются в диапазоне температур от 15 до 35 °C и являются типовыми от 0 до 15 °C. Максимальная мощность в диапазоне температур от 35 °С до 55 °С уменьшается, как правило, не более чем на 2 дБ.
2 С опцией 1EH фильтры нижних частот для частот ниже 2 ГГц выключены, если не указано иначе.
3 С опцией 1EH фильтры нижних частот для частот ниже 2 ГГц выключены. Если фильтры включены, эта характеристика гарантируется и на частотах выше 2 ГГц.
4 Опция 521 включает фильтры нижних частот для частот ниже 2 ГГц в стандартной комплектации.
Ступенчатый аттенюатор (опция 1Е1) 1
| С включенным режимом оптимизации отношения сигнал/шум 2 | от 0 до 90 дБ с шагом 10 дБ |
Диапазон удержания аттенюатора
Минимум: От −20 дБм до макс. нормированной выходной мощности с аттенюатором в положении 0 дБ. Может смещаться при использовании аттенюатора (опция 1E1).
Время переключения амплитуды
АРМ включена < 6 мс (тип.) 3
АРМ выключена
Погрешность установки уровня мощности 1 (дБ)
| Частота | От 20 до 16 дБм | От 16 до 10 дБм | От 10 до 0 дБм | От 0 до -10 дБм | От -10 до -20 дБм | |
| От 250 кГц до 2 ГГц 2 | ±0,8 | ±0,8 8 | ±0,6 | ±0,6 | ±0,6 | ±1,2 |
| > 2 до 20 ГГц | ±1,0 | ±0,8 | ±0,8 | ±0,8 | ±0,8 | ±1,2 |
| > 20 до 40 ГГц | ±1,0 | ±1,0 | ±0,9 | ±0,9 | ±1,3 | |
| > 40 до 50 ГГц | ±1,3 | ±0,9 | ±1,2 | |||
| > 50 до 67 ГГц | ±1,5 | ±1,0 | ±1,2 (тип.) |
Погрешность установки уровня мощности с опцией 1E1 5 (дБ)
| Частота | От 20 до 16 дБм | От 16 до 10 дБм | От 10 до 0 дБм | От 0 до -10 дБм | От -10 до -70 дБм | От -70 до -90 дБм | |
| От 250 кГц до 2 ГГц 2 | ±0,8 | ±0,8 8 | ±0,6 | ±0,6 | ±0,6 | ±0,7 | ±0,8 |
| > 2 до 20 ГГц | ±1,0 | ±0,8 | ±0,8 | ±0,8 | ±0,8 | ±0,9 | ±1,0 |
| > 20 до 40 ГГц | ±1,0 | ±1,0 | ±0,9 | ±0,9 | ±1,0 | ±2,0 | |
| > 40 до 50 ГГц | ±1,3 | ±0,9 | ±1,5 | ±2,5 | |||
| > 50 до 67 ГГц | ±1,5 | ±1,0 | ±1,5 (тип.) | ±2,5 (тип.) |
1 Эти характеристики гарантируются в режимах свипирования НГ и по списку/пошаговом в диапазоне температур от 0 °С до 15 °С при включенной АРМ. Вне этого температурного диапазона при уровнях мощности >−10 дБм погрешность ухудшается, как правило, не более чем на 0,3 дБ (исключение: не более чем на 0,5 дБ в диапазоне от 2 до 3,2 ГГц и с опцией 521 на частотах ниже 500 МГц). В режиме аналогового свипирования (вариант 007) эта погрешность является типовым параметром. В приборах с соединителями типа N (вариант 1ED) погрешность на частотах выше 18 ГГц ухудшается, как правило, не более чем на 0,2 дБ.
2 Если опция UNX (низкий уровень фазового шума) включена, характеристики ниже 250 МГц гарантируются только в том случае, если фильтры нижних частот для частот ниже 2 ГГц (опция 1EH) включены. Если эти фильтры выключены, погрешность обычно равна ±2 дБ.
3 С опцией 521 погрешность на частотах ниже 500 МГц является типовым параметром и применима для нагрузки 50 Ом с КСВН меньше чем 1,4.
4 Типовое значение при уровне мощности ниже −15 дБм.
5 Эти характеристики гарантируются в режимах свипирования НГ и по списку/пошаговом в диапазоне температур от 0 °С до 15 °С при включенной АРМ и выключенном режиме удержания аттенюатора (нормальный рабочий режим). Вне этого температурного диапазона при включенном режиме удержания аттенюатора и уровнях мощности >−10 дБм при включенной АРМ погрешность ухудшается, как правило, не более чем на 0,3 дБ (исключение: не более чем на 0,5 дБ в диапазоне от 2 до 3,2 ГГц и с опцией 521 на частотах ниже 500 МГц). В режиме аналогового свипирования (вариант 007) эта погрешность является типовым параметром. В приборах с соединителями типа N (вариант 1ED) погрешность на частотах выше 18 ГГц ухудшается, как правило, не более чем на 0,2 дБ. Характеристики не гарантируются при превышении максимальной заданной мощности.
6 С опцией 521 характеристики погрешности на частотах ниже 500 МГц применимы, если ступенчатый аттенюатор установлен на значение 5 дБ или выше (требуется, чтобы режим удержания аттенюатора был включён при уровнях мощности выше 8 дБм). Если ступенчатый аттенюатор установлен на значение 0 дБ, см. характеристики погрешности установки уровня мощности без опции 1E1.
7 Типовое значение при уровне мощности выше +26 дБм.
8 Номинальное значение при уровне мощности выше +16 дБм в диапазоне частот от 10 до 60 МГц.
Разрешающая способность: 0,01 дБ
Температурная нестабильность: 0,02 дБ/°C 1
Коррекция неравномерности пользователем
Число точек: от 2 до 1601точек/таблица
Число таблиц: до 10 000, ограничено объемом памяти
Потери в канале: произвольные, в пределах диапазона аттенюатора
Режимы ввода: внешний измеритель мощности 2, шина дистанционного
управления, вручную (редактирование/наблюдение пользователем)
Выходной импеданс: 50 Ом (номинальное значение)
КСВ (внутренняя АРМ)
От 250 кГц до 2 ГГц < 1,4 : 1 (тип.)
От >2 ГГц до 9 ГГц < 1,6 : 1 (тип.) 3
> 20 до 40 ГГц <1,8 (тип.)
> 40 до 67 ГГц < 2,0:1 (тип.)
Режимы регулировки мощности
Внутренняя регулировка уровня мощности, регулировка мощности по внешнему детектору, в модуле источника миллиметрового диапазона, АРМ выключена
Регулировка уровня мощности по внешнему детектору
Диапазон: от −0,2 мВ до −0,5 мВ (ном.), (от −36 дБм до +4 дБм при использовании детектора 33330D/E компании Agilent)
Полоса частот: выбирается от 0,1 до 100 кГц (ном.) (примечание:
не предназначена для работы в импульсном режиме)
Макс. отражённая мощность: 0,5 Вт; 0 В постоянного тока 4
Функция: защищает внешние устройства посредством ограничения максимальной выходной ВЧ мощности. Работает при всех режимах АРМ
Диапазон: настраивается от +15 дБм до максимальной выходной мощности
Погрешность:
от +15 до +25 дБм: ±1 дБ (тип.)
> +25 дБм: ±1,5 дБ (тип.)
Разрешающая способность: 1 дБ
Время отклика: 30 мкс (измеренное значение)
Настройка: можно заблокировать для предотвращения случайного изменения
1 Опции 550 и 567: 0,03 дБ/°C (тип.) на частотах выше 2 ГГц. Опция 521: 0,03 дБ/°C (тип.) на частотах ниже 500 МГц.
2 Совместимы с измерителями мощности компании Agilent Technologies серии EPM (Е4418В и Е4419В).
3 > 19 ГГц со ступенчатым аттенюатором, установленным на значение 5 дБ. КСВН обычно равен 1,7 в диапазоне частот от 19 до 20 ГГц со ступенчатым атенюатором, установленным на значение 0 дБ.
4 Для опции 521 максимальная отражённая мощность равна 0,5 Вт, если ступенчатый аттенюатор опции 1E1 установлен на значение 5 дБ или выше. Если ступенчатый аттенюатор опции 1E1 установлен на значение 0 дБ, либо для приборов без опции 1E1, максимальная отражённая мощность равна 2 Вт на частотах выше 250 МГц, 0,5 Вт на частотах ниже 250 МГц.
Чистота спектра
Гармоники 1
| Диапазон частот | Гармоники |
| < 10 МГц | –25 дБн (тип. |
| от 10 до 50 МГц | –28 дБн |
| от 0,05 до 2 ГГц | –30 дБн |
| от 0,01 до 2 ГГц с опцией 1EH (фильтры включены) | –55 дБн 3 |
| от 2 до 20 ГГц | –55 дБн |
| от 20 до 67 ГГц | –50 дБн (тип.) |
| от 10 до 250 МГц, опция UNX (ультранизкие характеристики фазового шума) | –8 дБн (тип.) |
| от 2 до 20 ГГц с опцией 1EH (фильтры выключены) | –55 дБн 2 |
1 Технические характеристики для гармоник выше максимальной рабочей частоты (выше 50 ГГц для опции 567) являются типовыми значениями. Технические характеристики для гармоник приведены при условии, что фильтры нижних частот для частот ниже 2 ГГц (опция 1EH) выключены, и режим ультранизких характеристик фазового шума (опция UNX) выключен, если не указано иначе.
2 –45 дБн ниже 50 МГц.
3 –45 дБн ниже 50 МГц. Ниже 250 МГц в режиме плавного (аналогового) свипирования (опция 007), фильтры опции 1EH всегда выключены.
4 Опция 521 включает фильтры нижних частот для частот ниже 2 ГГц в стандартной комплектации. Ниже 250 МГц в режиме аналогового свипирования (опция 007), фильтры всегда выключены.
Субгармоники 1
| от 250 кГц до 10 ГГц | Отсутствуют |
| > 10 ГГц до 20 ГГц | < –60 дБн |
| > 20 ГГц | < –50 дБн |
| Негармонические составляющие 2 | (дБн, при меньшем из значений: +10 дБм или макс. нормированной мощности, при отстройках от несущей > 3 кГц (> 300 Гц с опцией UNX) 3 |
||
| Частота | Гарантированное значение | Типовое значение | Зависящее от сети питания (≤ 300 Гц), тип. |
| От 250 кГц до 250 МГц | -65 | -72 4 | -55 |
| От 1 до 250 МГц (опция UNX) | -80 | -88 | -55 |
| >250 МГц до 1 ГГц | -80 | -88 | -55 |
| >1 до 2 ГГц | -74 | -82 | -55 |
| >2 до 3,2 ГГц | -68 | -76 | -55 |
| >3,2 до 10 ГГц | -62 | -70 | -50 |
| >10 до 20 ГГц | -56 | -64 | -45 |
| >20 до 40 ГГц | -50 | -58 | -39 |
| >40 ГГц | -44 | -52 | -37 |
| Остаточная ЧМ (СКЗ, в полосе модулирующих частот от 50 Гц до 15 кГц) | |||
| Режим НГ | < N x 6 Гц (тип.) | ||
| Опция UNX | < N x 4 Гц (тип.) | ||
| Режим аналог. свипирования | < N x 1 кГц (тип.) | ||
| Широкополосный шум | (режим НГ при меньшем из значений: +10 дБм или макс. нормированной мощности, для отстроек > 10 МГц) | ||
| от 10 МГц до 20 ГГц | < –148 дБн/Гц (тип.) | ||
| от 10 МГц до 20 ГГц (опция 521) | < –142 дБн/Гц (тип.) | ||
| > 20 до 40 ГГц | < –141 дБн/Гц (тип.) | ||
| > 40 ГГц | < –135 дБн/Гц (тип.) | ||
1 Субгармоники определяются как (несущая частота)/N. Уровни субгармоник за пределами нормированного диапазона частот (выше 50 ГГц для опции 567) являются типовыми значениями.
2 Уровни негармонических спектральных составляющих за пределами нормированного диапазона частот (выше 50 ГГц для опции 567) являются типовыми значениями. Эти характеристики гарантируются только в режиме НГ без модуляции. В режиме плавного (аналогового) свипирования (опция 007) характеристики являются типовыми для отстроек > 1 МГц.
3 Без учёта внешней механической вибрации.
4 Для отстроек > 10 кГц.
Измеренный среднеквадратический джиттер 1
| Стандартная комплектация | ||||
| Несущая частота | Скорости передачи данных в SONET/SDH | Полоса Джиттера, СКЗ | Единичные интервалы (мкUI) | Время (фс) |
| 155 МГц | 155 Мбит/с | от 100 Гц до 1,5 МГц | 30 | 190 |
| 622 МГц | 622 Мбит/с | от 1 кГц до 5 МГц | 34 | 50 |
| 2,488 ГГц | 2488 Мбит/с | от 5 кГц до 20 МГц | 65 | 25 |
| 9,953 ГГц | 9953 Мбит/с | от 10 кГц до 80 МГц | 173 | 16 |
| 39,812 ГГц | 39812 Мбит/с | от 40 кГц до 320 МГц | 804 | 21 |
Опция UNX
| Стандартная комплектация | ||||
| Несущая частота | Скорости передачи данных в SONET/SDH | Полоса Джиттера, СКЗ | Единичные интервалы (мкUI) | Время (фс) |
| 155 МГц | 155 Мбит/с | от 100 Гц до 1,5 МГц | 7 | 47 |
| 622 МГц | 622 Мбит/с | от 1 кГц до 5 МГц | 27 | 43 |
| 2,488 ГГц | 2488 Мбит/с | от 5 кГц до 20 МГц | 86 | 35 |
| 9,953 ГГц | 9953 Мбит/с | от 10 кГц до 80 МГц | 197 | 20 |
| 39,812 ГГц | 39812 Мбит/с | от 40 кГц до 320 МГц | 817 | 21 |
1 Вычисляется, исходя из фазового шума только в режиме НГ при уровне мощности +10 дБм. Для получения информации об этом параметре для других значений частот, скоростей передачи данных или полос частот следует обращаться в представительство Agilent. Для получения информации, касающейся опции 521, следует обращаться на завод.
Однополосный фазовый шум (дБн/Гц) (НГ) 1
| Частота | Отстройка от несущей | |
| 20 кГц | 20 кГц(тип.) | |
| От 250 кГц до 250 МГц 2 | -130 | -134 |
| >250 до 500 МГц 2 | -134 | -138 |
| >500 МГц до 1 ГГц 2 | -130 | -134 |
| >1 до 2 ГГц 2 | -124 | -128 |
| >2 до 3,2 ГГц 2 | -120 | -124 |
| >3,2 до 10 ГГц | -110 | -113 |
| >10 до 20 ГГц | -104 | -108 |
| >20 до 40 ГГц | -98 | -102 |
| >40 до 67 ГГц | -92 | -96 |
Опция UNX: абсолютный однополосный фазовый шум (дБн/Гц) (НГ) 1
| Частота | Отстройка от несущей | |||||
| 1 Гц Гарант. (тип.) | 10 Гц Гарант. (тип.) | 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) | |
| От 250 кГц до 250 МГц 2 | −58 (−66) | −87 (−94) | −104 (−120) | −121 (−128) | −128 (−132) | −130 (−133) |
| >250 до 500 МГц 2 | −61 (−72) | −88 (−98) | −108 (−118) | −126 (−132) | −132 (−136) | −136 (−141) |
| >500 МГц до 1 ГГц 2 | −57 (−65) |
−84 (−93) |
−101 (−111) | −121 (−130) | −130 (−134) | −130 (−135) |
| >1 до 2 ГГц 2 | −51 (−58) | −79 (−86) | −96 (−106) | −115 (−124) | −124 (−129) | −124 (−129) |
| >2 до 3,2 ГГц 2 | −46 (−54) | −74 (−82) | −92 (−102) | −111 (−120) | −120 (−124) | −120 (−124) |
| >3,2 до 10 ГГц | −37 (−44) | −65 (−72) | −81 (−92) | −101 (−109) | −110 (−114) | −110 (−115) |
| >10 до 20 ГГц | −31 (−38) | −59 (−66) | –75 (–87) | –95 (–106) | –104 (–107) | –104 (–109) |
| >20 до 40 ГГц | −25 (−32) | −53 (−60) | –69 (–79) | –89 (–99) | –98 (–101) | –98 (–103) |
| >40 до 67 ГГц | −20 (−26) | −47 (−56) | –64 (–73) | –84 (–90) | –92 (–95) | –92 (–97) |
Опция UNX: остаточный однополосный фазовый шум (дБн/Гц) (НГ) 1
| Частота | Отстройка от несущей | |||||
| 1 Гц Гарант. (тип.) | 10 Гц Гарант. (тип.) | 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) | |
| От 250 кГц до 250 МГц 2 | (−94) | −100 (−107) | −110 (−118) | −120 (−126) | −128 (−132) | −130 (−133) |
| >250 до 500 МГц 2 | (−101) | −105 (−112) | −115 (−122) | −124 (−131) | −132 (−136) | −136 (−141) |
| >500 МГц до 1 ГГц 2 | (−94) | −100 (−107) | −110 (−118) | −120 (−126) | −130 (−134) | −130 (−134) |
| >1 до 2 ГГц 2 | (−89) | −96 (−101) | −104 (−112) | −114 (−120) | −124 (−129) | −124 (−129) |
| >2 до 3,2 ГГц 2 | (−85) | −92 (−97) | −100 (−108) | −110 (−116) | −120 (−124) | −120 (−124) |
| >3,2 до 10 ГГц | (−74) | (−87) | (−98) | (−106) | (−114) | (−115) |
Опция UNY: отстройка от несущей (дБн/Гц)
| Частота | Отстройка от несущей | |||||
| 100 Гц Гарант. (тип.) | 1 кГц Гарант. (тип.) | 10 кГц Гарант. (тип.) | 100 кГц Гарант. (тип.) | |||
| 10 МГц (режим малого шума) | −142 (−145) | −152 (−155) | −158 (−161) | −158 (−161) | ||
| 100 МГц (режим малого шума) | −124 (−124) | −140 (−142) | −145 (−147) | −145 (−147) | ||
| > 250 МГц до 500 МГц | −108 (−118) | −126 (−132) | −144 (−148) | −146 (−151) | ||
| >500 МГц до 1 ГГц | −101 (−111) | −121 (−130) | −143 (−146) | −140 (−145) | ||
| >1 до 2 ГГц | −96 (−106) | −115 (−124) | −136 (−141) | −134 (−139) | ||
| >2 до 3,2 ГГц | −92 (−102) | −111 (−120) | −132 (−136) | −130 (−134) | ||
| >3,2 до 9 ГГц | −81 (−92) | −101 (−109) | −122 (−126) | −120 (−125) | ||
1 Технические характеристики фазового шума гарантируются в температурном диапазоне от 15 до 35 °C без учёта внешней механической вибрации.
2 Измерения выполнены на уровне +10 дБм или при максимальной нормированной мощности, выбиралось наименьшее из этих значений.
Частотная модуляция (опция UNT)
| Макс. девиация 1 (нормальный режим) | Частота | Максимальная девиация |
| От 250 кГц до 250 МГц | 2 МГц | |
| От >250 до 500 МГц | 1 МГц | |
| От >500 до 1 ГГц | 2 МГц | |
| От >1 ГГц до 2 ГГц | 4 МГц | |
| От >2 ГГц до 3,2 ГГц | 8 МГц | |
| От >3,2 ГГц до 9 ГГц | 16 МГц | |
| > 10 ГГц до 20 ГГц | 32 МГц | |
| > 20 ГГц до 40 ГГц | 64 МГц | |
| > 40 ГГц до 67 ГГц | 128 МГц |
Опция UNX: режим ультранизких характеристик фазового шума
| Макс. девиация 1 (нормальный режим) | Частота | Максимальная девиация |
| > 0,98 до 1,953 МГц | 3,906 кГц | |
| > 1,953 до 3,906 МГц | 7,8125 кГц | |
| > 3,906 до 7,813 МГц | 15,625 кГц | |
| > 7,813 до 15,63 МГц | 31,25 кГц | |
| > 15,63 до 31,25 МГц | 62,5 кГц | |
| > 31,25 до 62,5 МГц | 125 кГц | |
| > 62,5 до 125 МГц | 250 кГц | |
| > 125 до 250 МГц | 500 кГц | |
| Разрешающая способность | ||
| Большее из значений: 0,1% от установленного значения девиации или 1 Гц | ||
| Погрешность установки девиации: | ||
| <±3,5% девиации частоты + 20 Гц (частота модуляции 1 кГц, девиация | ||
1 На частотах выше 50 ГГц возможность применения частотной модуляции сохраняется, но технические характеристики не гарантируются.
2 Посредством любой комбинации: FM1, FM2 или FM1 + FM2.
Полоса пропускания канала модуляции (при девиации 100 кГц) 1
| Канал (связь) | Полоса по уровню 1 дБ | Полоса по уровню 3 дБ (тип.) |
| ЧМ 1 (откр. вход) | От 0 до 100 кГц | От 0 до 10 МГц |
| ЧМ 2 (откр. вход) | От 0 до 100 кГц | От 0 до 1 МГц |
| ЧМ 1 (закр. вход) | От 20 Гц до 100 кГц | От 5 Гц до 10 МГц |
| ЧМ 2 (закр. вход) | От 20 Гц до 100 кГц | От 5 Гц до 1 МГц |
Постоянное смещение несущей при ЧМ 2
±0,1% от установленного значения девиации + (N х 8 Гц)
Искажения: <1% (частота модуляции 1 кГц, девиация Чувствительность: ±1 В пик для отображаемой девиации
Тракты: ЧМ1 и ЧМ2 суммируются внутри прибора для получения комбинированной модуляции. Любой из трактов может подключаться к любому из следующих источников модулирующих сигналов: Ext1, Ext2, internal1, internal2. Канал ЧМ2 ограничен максимальной частотой модуляции 1 МГц. Канал ЧМ2 должен устанавливаться на значение девиации, меньшее чем у ЧМ1.
1 Гарантированные технические характеристики применимы в режимах НГ и свипирования по списку/пошаговом свипировании. Во время работы в режиме плавного (аналогового) свипирования (опция 007), полоса на уровне 3 дБ имеет ширину от 50 кГц до 10 МГц (тракт FM1) и от 50 кГц до 1 МГц (тракт FM2) (тип. значения).
2 При калиброванных значениях девиации и несущей частоты в пределах 5 °С от температуры окружающей среды в момент калибровки.
Фазовая модуляция (опция UNT) 1
| Макс. девиация 2 | Частота | Режим норм. полосы | Широкополосный режим |
| От 250 кГц до 250 МГц | 20 рад | 2 рад | |
| > 250 до 500 МГц | 10 рад | 1 рад | |
| > 500 МГц до 1ГГц | 20 рад | 2 рад | |
| > 1 ГГц до 2 ГГц | 40 рад | 4 рад | |
| > 2 до 3,2 ГГц | 80 рад | 8 рад | |
| > 3,2 ГГц до 10 ГГц | 160 рад | 16 рад | |
| > 10 ГГц до 20 ГГц | 320 радиан | 32 радиан | |
| > 20 ГГц до 40 ГГц | 640 радиан | 64 радиан | |
| > 40 ГГц до 67 ГГц | 1280 радиан | 128 радиан | |
| Опция UNX: режим ультранизких характеристик фазового шума | |||
| > 0,98 до 1,953 МГц | 0,03906 радиан | 0,003906 радиан | |
| > 1,953 до 3,906 МГц | 0,078125 радиан | 0,0078125 радиан | |
| > 3,906 до 7,813 МГц | 0,15625 радиан | 0,015625 радиан | |
| > 7,813 до 15,63 МГц | 0,3125 радиан | 0,03125 радиан | |
| > 15,63 до 31,25 МГц | 0,625 радиан | 0,0625 радиан | |
| > 31,25 до 62,5 МГц | 1,25 радиан | 0,125 радиан | |
| > 62,5 до 125 МГц | 2,5 радиан | 0,25 радиан | |
| > 125 до 250 МГц | 5 радиан | 0,5 радиан | |
| Разрешающая способность | 0,1% от установленного значения девиации | ||
| Погрешность девиации | <±5% от девиации + 0,01 радиана (частота модуляции 1 кГц, режим норм. полосы) | ||
| Полоса пропускания канала модуляции 3 | |||
| Режим | Модулир. частоты (полоса по уровню 3 дБ) | ||
| Норм. полоса | От 0 до 100 кГц | ||
| Широкая полоса | От 0 до 1 МГц (типовое значение) 4 | ||
| Искажения | |||
| Чувствительность | ±1 В пик для отображаемой девиации | ||
| Тракты | Тракты ФМ1 и ФМ2 суммируются внутри прибора для получения комбинированной модуляции. Каждый тракт может быть переключен на любой из источников модуляции: Ext1, Ext2, internal1, internal2. Тракт ФМ2 должен устанавливаться на значение девиации, меньшее чем у ФМ1. | ||
1 На частотах выше 50 ГГц возможность применения фазовой модуляции сохраняется, но технические характеристики не гарантируются.
2 Посредством любой комбинации ФM1, ФM2 или ФM1 + ФM2.
3 Гарантированные технические характеристики применимы в режимах НГ и свипирования по списку/пошаговом изменении. Во время работы в режиме плавного (аналогового) свипирования (опция 007) полоса на уровне 3 дБ имеет ширину от 50 кГц до 1 МГц (тип. значение) (режим широкой полосы частот).
4 Тракт 1 можно использовать до 4 МГц для напряжений на внешних входах < 0,3 В (пик.), до 8 МГц для напряжений на внешних входах < 0,1 В (пик.). Во время работы в режиме (аналогового) свипирования (опция 007) полоса на уровне 3 дБ имеет ширину от 50 кГц до 1 МГц (тип. значение).
Амплитудная модуляция (часть опции UNT) 1,2 (тип.)
| Линейный режим | Экспоненц. (log) режим (только модуляция в сторону уменьшения амплит.) | ||
| Глубина Максимальная |
Опция UNT | Опция UNT + 1SM 3 | |
| АРМ включена | > 90% | > 20 дБ | > 20 дБ |
| АРМ выключена с поиском мощности 4 | > 95% | > 20 дБ 7 | > 20 дБ 6 |
| или АРМ включена с глубокой АМ 5 | |||
| Пределы установки | от 0 до 100% | от 0 до 40 дБ | от 0 до 40 дБ |
| Чувствительность | от 0 до 100%/В | от 0 до 40 дБ/В | от 0 до 40 дБ/В |
| Разр. способность | 0,1% | 0,01 дБ | 0,01 дБ |
| Погрешность глубины модуляции (при частоте модуляции 1 кГц) | |||
| АРМ включена | <±(6% от устан. значения + 1%) | <±(2% от устан. знач. + 0,2 дБ) | <±(2% от устан. значения + 0,2 дБ) |
| АРМ выключена с поиском мощности 4 | - | - | ±0,5 дБ (глубина < 2 дБ) |
| - | - | ±1 дБ (глубина < 10 дБ) | |
| или АРМ включена с глубокой АМ 5 | - | - | ±2 дБ (глубина < 40 дБ) |
| - | - | ±3 дБ (глубина < 50 дБ) | |
| - | - | ±5 дБ (глубина < 60 дБ) | |
| Внешний вход (возможность установки полярности) | |||
| Чувствительность для индицируемой глубины | 1 В пик. | −1 В или +1 В | −1 В или +1 В |
| Макс. допустимое напряжение | ±1 В | ±3,5 В 7 | ±3,5 В 7 |
| Оценки (полоса на уровне 3 дБ, глубина модуляции 30%) | |||
| Связь по пост. току | от 0 до 100 кГц | ||
| Связь по перем. току | от 10 Гц до 100 кГц (возможность использования до 1 МГц) | ||
| Искажения 8 (частота модуляции 1 кГц, АРМ включена, линейный режим, суммарные гармонические искажения) | |||
| 30% АМ | < 1,5% | ||
| 90% АМ | < 2% | ||
| Тракты | Тракты АM1 и АM2 суммируются внутри для получения суммарной модуляции. Каждый тракт может быть переключен на любой из источников модуляции: Ext1 (внешний 1), Ext2 (внешний 2), Internal1 (внутренний 1), Internal2 (внутренний 2). | ||
1 Все характеристики амплитудной модуляции (АМ) являются типовыми параметрами. Для частот несущей ниже 2 МГц или выше 50 ГГц амплитудная модуляция может использоваться, но не нормируется. Если не указано иначе, технические характеристики применимы для следующих условий: АРМ включена, режим глубокой AM (Deep AM) выключен, а максимумы огибающей находятся в пределах рабочего диапазона АРМ (от –20 дБм до максимальной выходной мощности без учёта установки ступенчатого аттенюатора).
2 Ниже 250 МГц с включённым режимом ультранизких характеристик фазового шума (опция UNX) АМ можно использовать, но не рекомендуется, либо характеристики не нормируются.
3 Сканирующая модуляция (опция 1SM) доступна только с опцией 520, и обеспечивает экспоненциальный (log) режим AM с улучшенной точностью. В этом режиме максимальная выходная мощность снижается на значение до 3 дБ на частотах ниже 3,2 ГГц.
4 Режим выключенной АРМ используется для модуляции короткими импульсами и/или при больших значениях глубины АМ с максимумами огибающей в пределах рабочего диапазона АРМ. Уровень мощности несущей становится точным после выполнения поиска мощности (Power Search).
5 Режим глубокой АМ (Deep AM) при включённой АРМ обеспечивает увеличенную глубину AM и уменьшенные уровень искажений совместно с внутренней регулировкой уровня замкнутой системы. Этот режим должен использоваться в случае повторяющихся сигналов с АМ (частота > 10 Гц)
с максимумами > –5 дБм (номинальное значение, без учёта установки ступенчатого аттенюатора).
6 Глубина модуляции, превышающая 40 дБ, требует, чтобы внешнее входное напряжение было больше чем ±1 В, и недоступно при использовании внутреннего источника модуляции.
7 При установке входного импеданса 600 Ом максимальное входное напряжение составляет ±6 В.
Внутренний источник модуляции (опция UNT)
Сдвоенный генератор функций формирует два независимых сигнала (внутренний1 и внутренний2) для использования с AM, ЧМ, ФM или в качестве НЧ выхода.
Формы сигналов
Синус, меандр, положительная пила, отрицательная пила, треугольный,
гауссов шум, равномерный шум, свипированный синус, сдвоенный синус 1
Диапазон частот
Синус: от 0,5 Гц до 1 МГц
Меандр, пила, треугольный: от 0,5 Гц до 100 кГц
Разрешающая способность: 0,5 Гц
Погрешность: такая же, как у источника опорной частоты
НЧ выход
Выход: внутренний1 и внутренний2. Обеспечивает также контроль сигналов внутренний1 и внутренний2, когда они используются для AM, ЧМ или ФM.
Амплитуда: от 0 до 3 Впик на нагрузке 50 Ом (номинальное значение)
Выходной импеданс: 50 Ом (номинальное значение)
Режим свипирования синуса: (частота, непрерывная фаза)
Режимы работы: внешний запуск или непрерывное свипирование
Диапазон частот: от 1 Гц до 1 МГц
Скорость свипирования: от 0,5 Гц до 100 кГц циклов/с, эквивалентна времени свипирования от 10 мкс до 2 с
Разрешающая способность: 0,5 Гц (0,5 циклов свипирования в секунду)
1 В режимах свипированного синуса и сдвоенного синуса тракт внутренний2 недоступен.
Внешние входы модуляции (Ext1 и Ext2) (опция UNT)
Виды модуляции: AM, ЧМ и ФM
Входной импеданс: 50 или 600 Ом (ном.) (переключаемый)
Индикатор high/low (высокий/низкий) (полоса от 100 Гц до 10 МГц, только закрытые входы). Активируется, если ошибка входного уровня > 3% (ном.).
Импульсная модуляция (опция UNU или UNT) 1
| Стандартный режим импульсной модуляции | Опция UNW (модуляция короткими импульсами) | |
| Подавление в паузе | 80 дБ (тип.) | 80 дБ |
| Время нарастания/спада (Tr, Tf) | ||
| от 50 до 400 МГц | 10 нс (тип.) | 15 нс (10 нс, тип.) |
| от 50 до 400 МГц | 6 нс (тип.) | 10 нс (6 нс, тип.) |
| Минимальная длительность импульса | ||
| АРМ включена | 1 мкс | 1 мкс |
| АРМ выключена, включен режим поиска мощности 2 | ||
| от 50 до 400 МГц | 150 нс | 30 нс |
| выше 400 МГц | 150 нс | 20 нс |
| Частота повторения | ||
| АРМ включена | от 10 Гц до 500 кГц | от 10 Гц до 500 кГц |
| АРМ выключена | от 0 до 3 МГц | от 0 до 10 МГц |
| Дополнительная погрешность установки уровня (относительно режима НГ) | ||
| АРМ включена | ±0,5 дБ (0,15 дБ, тип.) | |
| АРМ выключена, включен режим поиска мощности 2 | ||
| от 50 МГц до 3,2 ГГц 3 | ±0,7 дБ (тип.) | |
| выше 3,2 ГГц | ±0,5 дБ (тип.) | |
| Сжатие по длительности (длительность ВЧ сигнала относительно видеовыхода) |
±5 нс (тип.) | |
| Пролезание видеосигнала 4 | ||
| от 50 до 250 МГц | < 3% (тип.) | |
| > 250 до 400 МГц | < 10% (тип.) | |
| > 0,4 до 3,2 ГГц | < 5% (тип.) | |
| выше 3,2 ГГц | < 2 мВ (тип.) ( | |
| Задержка видеосигнала (от входа внешней модуляции до модулятора) | 50 нс (ном.) | |
| Задержка ВЧ сигнала (от модулятора до ВЧ выхода) | ||
| от 50 до 250 МГц | 35 нс (ном.) | |
| > 0,25 до 3,2 ГГц | 25 нс (ном.) | |
| выше 3,2 ГГц | 30 нс (ном.) | |
| Выброс на фронте импульса | < 10% (тип.) (< 20% тип. для опции 521 ниже 1 ГГц) | |
| Входной уровень | +1 В = ВЧ вкл. | |
| Входной импеданс | 50 Ом (ном.) | |
1 При выключенной АРМ технические характеристики гарантируются после выполнения процедуры поиска мощности. В приборах со ступенчатым аттенюатором технические характеристики гарантируются при выключенном удержании аттенюатора, либо при уровне АРМ в пределах от минус 5 до +10 дБм, либо до максимальной нормированной выходной мощности в зависимости от того, какая из последних двух величин меньше. Выше 50 ГГц или ниже 50 МГц импульсная модуляция может использоваться, но технические характеристики не нормируются. Импульсная модуляция не работает, если включен режим ультранизких характеристик фазового шума (опция UNX).
2 Поиск мощности F это процедура калибровки, которая повышает точность установки выходной мощности в режиме выключенной АРМ.
3 ±0,8 дБ (тип.) для опции 550 и 567.
4 С опцией 1E1 при положении аттенюатора 0 дБ. Выше 3,2 ГГц пролезание видеосигнала уменьшается при вводе ослабления аттенюатора. Ниже 3,2 ГГц пролезание видеосигнала выражается в виде процента от уровня выходной ВЧ мощности.
Внутренний генератор импульсов (опция UNU или UNW)
Режимы
Свободный, по запуску, запуск с задержкой, дуплет и с временной селекцией. Режимы запуск с задержкой, дуплет и с временной селекцией требуют внешнего источника запуска.
Период (интервал повторения импульсов) (Tp )
От 70 нс до 42 с (частота повторения: от 0,024 Гц до 14,28 МГц)
Длительность импульса (Tw )
От 10 нс до 42 с
Задержка (Td )
Свободный режим: от 0 до ±42 с
Режимы запуска с задержкой и дуплет: от 75 нс до 42 с джиттером ±10 нс
Разрешающая способность
10 нс (длительность, задержка и интервал повторения импульсов)
Одновременная модуляция
Все виды модуляции могут быть разрешены одновременно за исключением: ЧМ с ФМ, линейная AM с экспоненциальной AM. AM, ЧМ и ФM могут суммировать одновременные входы любых двух источников (Ext1 (внешний1), Ext2 (внешний2), внутренний1 или внутренний 2). Любой данный источник (Ext1, Ext2, внутренний1 или внутренний 2) может быть направлен только на один активированный вид модуляции.
Дистанционное управление
Интерфейсы
GPIB (IEEEF488.2,1987) с функциями приёмника и передатчика, RSF232 и интерфейс локальной сети 10BaseT LAN.
Языки управления прибором
SCPI, версия 1997.0.
Обеспечивается полная совместимость по коду с предыдущими моделями генераторов сигналов серии PSG: E8241A, E8244A, E8251A, E8254A, E8247C, E8257C
E8257D также эмулирует наиболее употребляемые команды для следующих серий генераторов сигналов компании Agilent, обеспечивая общую совместимость с АИС, в которые входят эти приборы: серия 8340 (8340/41B), серия 8360 (836xxB/L), серия 83700 (837xxB), 8662A/63A
Функции IEEE-488
SH1, AH1, T6, TE0, L4, LE0, SR1, RL1, PP0, DC1, DT0, C0, E2.
Соответствие ISO
Генераторы этой серии производятся на заводе Agilent Technologies, зарегистрированном как удовлетворяющем требованиям стандарта ISO9001. Это полностью соответствует обязательству компании по обеспечению высокого качества своих приборов.
Набор библиотек ввода-вывода
Набор библиотек вводаFвывода компании Agilent поставляется в стандартной комплектации генератора сигналов E8257D, чтобы помочь пользователю быстро установить безошибочное соединение между компьютером и приборами, независимо от производителя. За счёт этого обеспечивается надёжное управление прибором и возможность работы в той среде разработки программного обеспечения, которая предпочтительна для пользователя.
Общие характеристики
Требования к питанию
100/120 В переменного тока частотой 50/60/400 Гц или 220/240 В переменного тока частотой 50/60 Гц (выбирается автоматически);
< 250 Вт (тип.), 350 Вт максимум.
Диапазон рабочих температур: от 0 до 55 °C
Диапазон температур хранения: от −40 до 70 °C 1
Высота над уровнем моря: < 4572 м (15000 футов)
Испытания на воздействие окружающей среды
Образцы данного изделия были испытаны в соответствии с руководством по испытаниям на воздействие окружающей среды компании Agilent (Agilent Environmental Test Manual) и проверены на устойчивость к воздействиям окружающей среды при хранении, транспортировании и в условиях конечного пользователя. Эти воздействия включают (но не ограничиваются только ими) следующие факторы: температуру, влажность, удары, вибрации, высоту над уровнем моря и параметры сети питания. Методы испытаний настроены в соответствии со стандартом IEC 60068F2, а уровни воздействий подобны принятым в стандарте MILFPRFF28800F Class 3.2
ЭМС
По защите от наводок и электромагнитного излучения соответствует IEC/EN 61326F1. По электромагнитному излучению соответствует требованиям стандарта CISPR Pub 11/1997, группа 1, класс А.
Акустический шум
Обычный режим: 51 дБA (ном.)
Наихудший случай: 62 дБA (ном.) 3
Регистры запоминания
Память используется для запоминания состояний прибора и файлов списков свипирования. В генераторе сигналов E8257D имеется флэш память объёмом 14 Мбайт. В зависимости от того, как используется память, можно запомнить максимум 1000 состояний прибора.
Защита конфиденциальных данных
Гашение экрана, функции очистки памяти (см. заметки по применению Security of Agilent Signal Generators Issues and Solutions, номер публикации 59891091EN)
Совместимость
Головки миллиметрового диапазона серии 83550 компании Agilent и модули источников миллиметрового диапазона компании OML
Cкалярные анализаторы цепей 8757D компании Agilent
Измерители мощности серии EPM компании Agilent
Самотестирование
Встроенная диагностическая программа проверяет большинство модулей (включая микросхемы) в состоянии предварительной установки (preset). Если при диагностике какогоFлибо модуля напряжения в контрольных точках находятся в допустимых пределах, то модуль считается прошедшим тестирование.
Масса: Габаритные размеры: 178 мм (В) x 426 мм (Ш) x 515 мм (Д)
1 При температуре хранения ниже –20 °C состояния прибора могут быть потеряны.
2 Как и для любого оборудования генерации сигналов, технические характеристики фазового шума не гарантируются при воздействии вибрации.
3 Это выше, чем для типового оборудования компании Agilent: 60 дБA (ном).
Соединители передней панели
| RF output (ВЧ выход) | Выходной импеданс: 50 Ом (ном) Прецизионный соединитель 1,85 мм (вилка) |
| ALC input (вход АРМ) | Используется для автоматической регулировки мощности совместно с внешним детектором отрицательной полярности. |
| LF output (НЧ выход) | Выход внутреннего источника НЧ сигнала. |
| Ext 1 Input (внешний вход 1) | Вход внешней АМ, ЧМ или ФМ. |
| Ext 2 Input (внешний вход 2) | Вход внешней АМ, ЧМ или ФМ. |
| Gate/Pulse/Trigger (вход ИМ/запуск) | Принимает входной сигнал для внешней скоростной импульсной модуляции. Также является входом внешнего импульса запуска для внутренней импульсной модуляции. |
| Video Out (выход видеоимпульса) | Выход сигнала, который сопровождает огибающую во всех импульсных режимах. |
| Sync Out (выход импульса синхронизации) | Выход импульса синхронизации, номинально 50 нс, при внутренней ИМ и ИМ с внешним запуском. |
Соединители задней панели
| Auxiliary interface (дополнительный интерфейс) (два режима) | Используется для последовательной передачи по RS232 и для синхронизации источника в режиме ведущий/ведомый (9Fконтактная субминиатюрная розетка). |
| GPIB | Взаимодействие с совместимыми устройствами. |
| LAN (локальная сеть) | Взаимодействие по локальной сети 10BaseT. |
| 10 MHz input (вход 10 МГц) | Вход внешней опорной частоты (1; 2; 2,5; 5; 10 МГц в стандартном варианте, только 10 МГц c вариантом UNX). |
| 10 MHz output (выход 10 МГц) | Выход внешней или внутренней опорной частоты. |
| Sweep output (выход свипа) (два режима) | Вырабатывает напряжение, пропорциональное фазе свипирования по мощности или по частоте: от 0 В в начале цикла свипирования до +10 В (ном. значение) в конце цикла свипирования, независимо от диапазона свипирования. При работе в режиме НГ вырабатывает напряжение, пропорциональное частоте выходного сигнала. Напряжение +10 В соответствует максимальной нормированной частоте. При подсоединении в скалярному анализатору 8757D вырабатывает соответствующее число эквидистантных по времени импульсов номинальной длительностью 1 мкс на протяжении цикла плавного (аналогового) свипирования. Число импульсов может быть от 101 до 1601, оно устанавливается дистанционно от 8757D. |
| Stop sweep In/Out (вход/выход остановки свипирования) | Вход/выход с открытым коллектором, совместим с уровнями ТТЛ. В режиме плавного свипирования) выдаёт низкий логический уровень (номинально 0 В) во время обратного хода и переключения диапазонов, а высокий логический уровень во время свипирования в прямом направлении. |
| Trigger output (выход запуска) (два режима) | Вырабатывает ТТЛ сигнал. Высокий логический уровень в начале установившегося режима или в течение ожидания команды на переход к следующей точке; низкий логический уровень при окончании установившегося режима или при запуске процесса перехода к следующей точке. В режиме плавного свипирования вырабатывает 1601 эквидистантных по времени импульсов номинальной длительностью 1 мкс на протяжении цикла плавного свипирования. При использовании НЧ выхода (LF Out) вырабатывает импульс длительностью 2 мкс в начале свипирования в соответствии с НЧ сигналом. |
| Trigger input (вход запуска) | Вход сигнала КМОП с питанием 3,3 В, предназначенного для запуска перехода к следующей точке в режиме ручного свипирования, либо для запуска цикла свипирования в соответствии с НЧ сигналом. |
| Source module interface (интерфейс модулей источников) | Обеспечивает подачу питания и информации о коррекции неравномерности на модули источников сигналов миллиметрового диапазона. |
| Source settled (источник установлен) | Выход, который работает в триггерном режиме и показывает, когда новая частота или мощность в генераторе сигналов установилась. Высокий логический уровень означает, что режим в приборе не установился, низкий логический уровень соответствует установившемуся режиму. |
| Z-axis Blank/Markers (гашение оси Z/маркеры) | В процессе плавного свипирования вырабатывает напряжение 5 В (ном. значение) во время обратного хода и во время переключения диапазонов. Вырабатывает напряжение −5 В (ном. значение) в момент совпадения частоты на ВЧ выходе с частотой маркера. |
| 10 MHz EFC (электронное управление частотой опорного генератора) | (Только опция UNX). Принимает внешнее напряжение постоянного тока в диапазоне от −5 до +5 В для электронного управления генератора) частотой внутреннего опорного генератора 10 МГц. |
| 1 GHz Out (выход 1 ГГц) | (Только опция UNX). Опорный выходной сигнал 1 ГГц с низким уровнем шума, приблизительно +5 дБм (ном.). |
| Removable flash memory drive (cменный накопитель на базе флэш-памяти) | Принимает компактную карту флэш-памяти объёмом 8 Гбайт в качестве дополнительной энергонезависимой памяти (только опция 008). Вся информация пользователя (состояния прибора, файлы калибровки неравномерности и т. д.) запоминаются на сменной карте памяти. |
Опции и рекомендуемые товары
| Аналоговое (плавное) свипирование 007 |
| Сменный накопитель на базе флэш-памяти объёмом 8 Гбайт 008 |
| Ультранизкие характеристики фазового шума UNX |
| Улучшенные ультранизкие характеристики фазового шума UNY |
| AM, FM, ФМ и НЧ выход UNT |
| Импульсная модуляция UNU |
| Модуляция короткими импульсами (требует 1E1) UNW |
| Ступенчатый аттенюатор 1E1 |
| Транспортный ящик с колёсиками 9211-7481 |
| Улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц (фильтры нижних частот включены в состав опции 521) 1EH |
| Перемещение всех соединителей с передней панели на заднюю панель 1EM |
| Высокая выходная мощность (стандартно с опцией 521) 1EU |
| Комплект передних ручек 1CN |
| Комплект фланцев для монтажа в стойку 1CM |
| Комплект фланцев и передних ручек для монтажа в стойку 1CP |
| Транспортный ящик 9211-2656 |
| Перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output C09 |
| Вход и выход внешнего опорного сигнала частотой 1 ГГц H1S |
| Соединения для обеспечения когерентности по фазе на частотах > 250 МГц HCC |
| Сертификат коммерческой калибровки с данными испытаний UK6 |
| CD-ROM, содержащий комплект документации на английском языке CD1 |
| Печатная копия комплекта документации на английском языке ABA |
| Печатная копия руководства по обслуживанию на уровне узлов OBW |
| Интерфейсный кабель ведущий/ведомый 8120-8806 |
