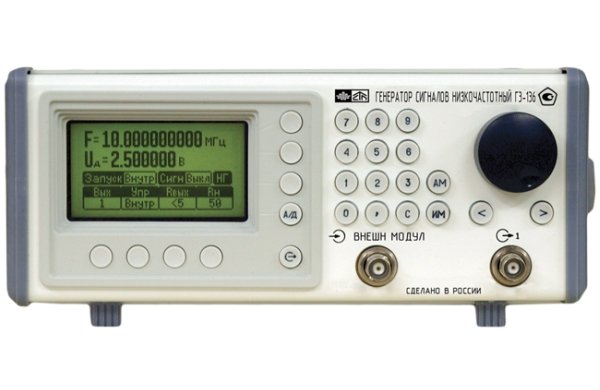

Генератор сигналов НЧ Г3-136
Генератор сигналов Г3-136 предназачен для формирования гармонических сигналов прецизионной формы с высокой точностью и стабильностью по частоте в диапазоне частот от 0,001 Гц до 10 МГц в жестких условиях эксплуатации.
Режимы работы:
НК, АМ, ИМ, модуляция от внешнего источника.
В диапазоне частот до 200 кГц коэффициент гармоник не более 0,005 %.
Уровень фазовых шумов не более – 70 дБ от несущей.
Нестабильность частоты 5·10-9.
Имеет дополнительный выход сигнала прямоугольной формы с уровнем ТТЛ.
Технические характеристики
• Диапазон частот 0,001 Гц - 10 МГц
• Дискретность перестройки частоты 0,001 Гц до 500 кГц ; 0,02 Гц до 10 МГц
• Нестабильность выходной частоты F 5 10 -9 F
• Уровень фазовых шумов при отстройке на 1 кГц - 70 дБ
• Выходное сопротивление • Режимы работы НК, АМ, ИМ (10 Гц – 30 кГц)
• Диапазон установки выходного напряжения:
- на нагрузке 50 Ом 200 мкВ -2,5 В (от 2 мкВ с внешним делителем 1:100 из ЗИП)
- на нагрузке 600 Ом до 10 В до 500 кГц; до 5 В до 10 МГц
• Дискретность установки напряжения 1 мВ
• Погрешность установки уровня 4 %
• Уровень модуляционных и комбинационных помех не более - 70 дБ
• Коэффициент гармоник <0,005 % до 200 к Гц
• Потребляемая мощность < 80 ВА
• Интерфейс с ЭВМ USB-2.0; RS 232
• Напряжение питания 220±22 В
• Средняя наработка на отказ 15000 ч
• Диапазон рабочих температур 0 … 40 ºС
• Масса 5 кг
• Габаритные размеры 240*110*310
• Заменяет Г3-110, Г3-112, Г3-118, Г3-120 (питание 220 В), Г3-122, Г3-131, Г4-153, Г4-154 (Uвых≤ 5 В, F≤ 10 МГц), Г4-221 (до 10 МГц)
