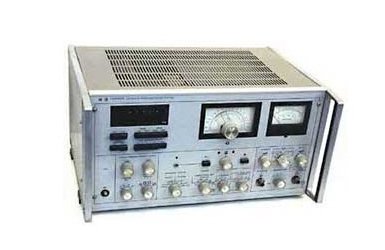

Генератор сигналов НЧ РГ3-124
Генератор РГ3-124 предназначен для исследования, настройки и регулировки систем связи, в электроакустике, виброметрии, приборостроении.
Генератор РГ3-124 является источником синусоидальных электрических сигналов и сигналов случайного шума.
Прибор РГ3-124 представляет собой генератор на биениях, комбинированный с источником шумовых сигналов. В генераторе на биениях в гетеродине фиксированной частоты 1,2 МГц использован кварцевый генератор, генератор переменной частоты 1,0-1,2 МГц стабилизирован системой частотной автоподстройки с преобразованием частоты в напряжение.
Схема генератора РГЗ-124 содержит цифровой генератор развертки с формирователем управляющих напряжений для линейной и логарифмической шкалы, встроенный электронно-счетный частотомер и систему оконченных каскадов с устройством АРУ и компрессии.
Канал шума включает в себя первичный источник случайных шумов, систему электронных фильтров, определяющих диапазоны и формирующих АЧХ розового шума, а также схемы модуляции и преобразования для узкополосных шумов. Узкополосный шум со средней частотой 1,2 МГц поступает затем на выходной преобразователь и транспонируется на любую выходную частоту генератора
Основные характеристики генератор РГ3-124
• Диапазон частот 2 Гц - 200 кГц
• Пределы допускаемой основной погрешности установки частоты 2*10-5 f
• Максимальная выходная мощность 1,5 Вт
• Коэффициент гармоник синусоидального сигнала 0,1-0,2 %
• Выходное сопротивление генератора (50±2,5) Ом не менее 5 Ом
• Неравномерность уровня выходного напряжения в синусоидальном режиме при перестройке частоты относительно ypoвня на частоте 1000 Гц не более ±(1,5-2,5) %
• Погрешность установки выходного напряжения в режиме синусоидального сигиала по встроенному измерителю напряжения не более ±4 %
• Потребляемая мощность не более 85 В*А
• Масса 20 кг
• Габариты 490х255х365 мм
