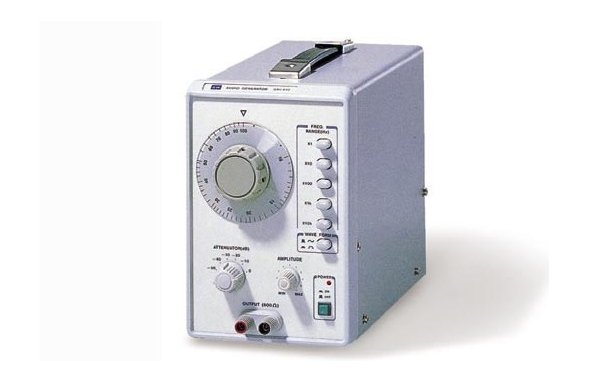

Генератор сигналов НЧ GW Instek GAG-810

Артикул: 1-526

• Низкий уровень гармоник 0.02%
• Максимальный выходной уровень 5 Вср.кв. на 600 Ом
• Ослабление выходного уровня на 50 дБ (шаг 10 дБ)
• Генерация импульсного сигнала (размах 10 В, нарастание/спад < 200 нс)
• Вход внешней синхронизации

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

СИНУСОИДАЛЬНЫЙ СИГНАЛ

Диапазон частот 10 Гц…1 МГц (5 поддиапазонов)
Погрешность установки ± (3% + 1Гц)
Индикация частоты Шкала лимба
Выходной уровень 5 Вср.кв. на нагрузку 600 Ом
Неравномерость уровня ± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом
Коэффициент гармоник 500 Гц - 20 кГц < 0.02%
100 Гц - 100 кГц < 0.05%
50 Гц - 200 кГц < 0.3%
20 Гц - 500 кГц < 0.5%
10 Гц - 1 МГц < 1.5%

ПРЯМОУГОЛЬНЫЙ СИГНАЛ

Размах сигнала > 10 Впик-пик
Время нарастания/среза < 200 нс
Выбросы на вершине импульса < 2% на частоте 1 кГц, при максимальном выходном уровне
Неравномерность вершины < 5% на частоте 50 Гц

ВЫХОД

Коэф. заполнения 50% (± 5%)
Выходное сопротивление 600 Ом (± 10%)
Аттенюатор 0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ
Погрешность ослабления ± 1 дБ при нагрузке 600 Ом

СИНХРОВХОД

Полоса синхронизации ± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала
Макс. уровень синхросигнала 15 В (DC + AСпик.)
Входное сопротивление 150 кОм

ОБЩИЕ ДАННЫЕ

Напряжение питания 100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц
Габаритные размеры 132 × 211 × 297 мм
Масса 2,5 кг
Комплект поставки Сетевой шнур (1),
соединительный кабель GTL-103 (1)
