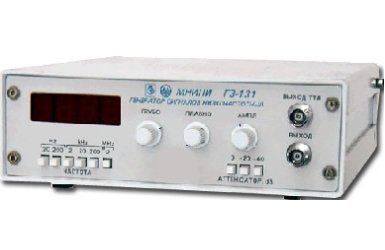

Генератор сигналов НЧ Г3-131М
• Формы выходных сигналов Синус, прямоугольник (ТТЛ уровень)
• Диапазон частот 2 Гц - 2 МГц
• Погрешность установки частоты ± 1%
• Нестабильность частоты за 15 мин 0,1%; за 180 мин 0,5%
Амплитуда:
- без нагрузки ≥ 10 В
- нагрузка 600 Ом ≥ 5 В
• Плавное ослабление ≥ 20 дБ
• Сигнал синусоидальной формы
• Коэффициент гармоник 0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz
• Сигнал прямоугольной формы (ТТЛ уровень)
• Значение напряжения:
- высокого уровня ≥ 2,4 В (нагрузка 300 Ом, 100 пФ)
- низкого уровня ≤ 0,4 В (нагрузка 300 Ом, 100 пФ)
• Время перехода из высокого уровня в низкий и наоборот ≤ 100 нс
Общие характеристики:
• Питание (220±22) В, (50±0,5) Гц
• Потребляемая мощность 10 В · А
• Габаритные размеры (HxWxD) 210x248x71 мм
• Масса 2 кг
Условия эксплуатации:
• Рабочая температура 5°С - 40°С
• Влажность 80% при 25 °С
