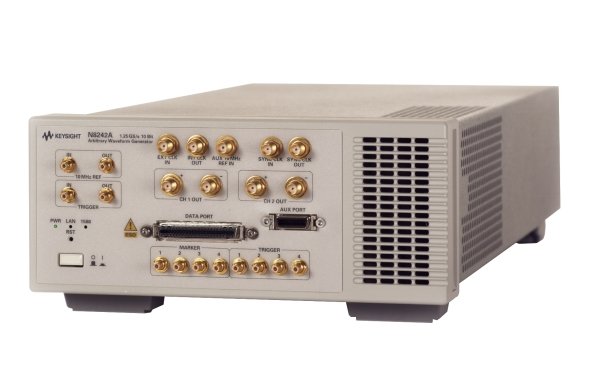

N8242A генератор сигналов произвольной формы модуль синтетический инструмент, 10-бит, 1.25 Гвыб/с или 625 мвыб/с
Ключевые Характеристики & Спецификации
Уведомление для клиентов из стран Европейского Союза: этот продукт не обновляется с ЕС RoHS соответствие, поэтому компания keysight будет только продолжать продавать этот продукт в государства-члены ЕС до 31 декабря 2016 года. Пожалуйста, обратитесь к местному торговому представителю на вопросы и рекомендуемых альтернативного продукта (- ов).
- Опция 125 одновременно обеспечивает 1.25 Гвыб/С и 10 бит разрешение по вертикали и 500 МГц мгновенной аналоговой полосой пропускания каждого канала
- Вариант 062 одновременно обеспечивает 625 мвыб/С и 10 бит разрешение по вертикали и 250 аналог МГц мгновенная полоса пропускания на канал
Технические характеристики.
- Синхронизация нескольких модулей для моделирования Multi-излучателя и многоходовых сценариев
- Сигналов сложной формы могут быть созданы через расширенный механизм виртуализации
- До 16 МС память для хранения сигналов (Опция 016)
- До 125 тыс. формульных сегментов сигнала
Описание
Компания keysight предлагает N8242A генератор сигналов произвольной формы модуль синтетический инструмент сочетает в себе беспрецедентный уровень производительности Срг компании keysight с непревзойденной гибкости масштабируемых модулей. Высокие темпы отбора проб из либо 1.25 Гвыб./с или 625 мвыб/С и 10-битным разрешением позволяют разработчикам создавать идеальные сигналы для тестирования радар, спутниковое, цифровое радио, и с быстрой перестройкой частоты системы. Каждый канал обеспечивает полосу модуляции 500 МГц (для 1.25 Гвыб./с Частота дискретизации), или 250 МГц полосы модуляции (для частоты 625 МГц дискретизации). С более чем 65 ДБН паразитных бесплатный динамический диапазон, очень высокая точность сложные модуляции сигналов могут быть получены. Когда N8242A сочетается с широкополосных квадратурных интерполятора, модуляции, полоса пропускания 1 ГГц (для 1.25 Гвыб./с Частота дискретизации) или 500 МГц (для 625 МГц Частота дискретизации) может быть реализована в диапазоне сверхвысоких частот для подлинного сигнала моделирования для ПЧ и РЧ подсистема тестирования.
- Соответствие стандарту lxi класс C
Типичные области применения, используя эти продукты включают в себя радар, военные связи Т&М, спутниковое Т&М, воздушно-космической обороны Т&М и коммерческого Т&M применения.
Спецификации
В N8242A 10-разрядный генератор сигналов произвольной формы СИ модуль паспорт в настоящее время находится в стадии строительства. Для тока технические характеристики:
N8242A вариант 125 1.25 Гига выборок в секунду Частота дискретизации технические характеристики, посмотреть N6031A технический обзор
N8242A вариант 062 625 Мега-сэмплов в секунду Частота дискретизации технические характеристики, посмотреть N6033A технический обзор
- Опция 125 одновременно обеспечивает 1.25 Гвыб/С и 10 бит разрешение по вертикали и 500 МГц мгновенной аналоговой полосой пропускания каждого канала
- Вариант 062 одновременно обеспечивает 625 мвыб/С и 10 бит разрешение по вертикали и 250 аналог МГц мгновенная полоса пропускания на канал
- Вариант 300, динамической виртуализации представляет собой аппаратный интерфейс, который позволяет пользователю динамически точке с заранее определенными сигналами несущей создан при прямой цифровой синтез двигателя.
- Вариант 330, прямой цифровой синтез, обеспечивает эффективное сжатие модуляцию на несущей.
- Двухканальный, несимметричный и дифференциальный выход с 500 или 250 МГц мгновенной аналоговой полосой пропускания каждого канала
- Синхронизация нескольких модулей для моделирования Multi-излучателя и многоходовых сценариев
- Сигналов сложной формы могут быть созданы через расширенный механизм виртуализации
- До 16 МС память для хранения сигналов (Опция 016)
- До 125 тыс. формульных сегментов сигнала
- До 16 к уникальным определяемых последовательностей
- Дистанционное программирование интерфейса: лан над с 100Base-T для локальной сети
- Стандарт IEEE 1588 времени срабатывания
- Оборудование стандарта lxi вызвать автобус
- Полностью относящие к окружающей среде спецификации
- Класс-с lxi соответствия в ожидании
Создавать сложные сценарии, используя наши новейшие технологии в генерации сигнала
