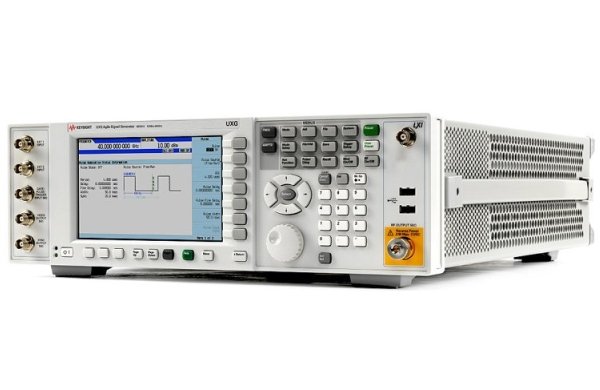

N5193A Генератор сигналов UXG серии X, от 10 МГц до 40 ГГц
- Моделирование сложных сценариев сигналов для тестирования РЛС, средств РЭБ и антенн
- Использование в качестве настраиваемого имитатора работы радиоэлектронных средств
- Использование механизма дескрипторов импульсов (PDW) для создания длинных последовательностей и независимого управления характеристиками импульсов
- Точное моделирование сценариев множественных помех: время обновления PDW от 180 нс, формирование импульсов длительностью от 10 нс и ЛЧМ-сигналов с частотой от 10% до 25% от частоты несущей
| Частота | от 10 МГц до 40 ГГц |
|---|---|
| Опции расширения диапазона частот | 20, 40 GHz |
| Уровень производительности | ◆◆◆◆◆◇ |
| Выходная мощность на частоте 1 ГГц | -130 дБм до +10 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -143 дБн/Гц |
| Переключение частоты | ≤180 нс |
| Уровень гармоник на частоте 1 ГГц | < -50 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | < -70 дБн |
| Режим свипирования |
|
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения |
|
| ПО: сотовая/беспроводная связь | - |
| Программное обеспечение: аудио и видео вещание | - |
| ПО:обнаружение/позиционирование/слежение/навигация | Multi-Emitter Scenario Generation |
| Объем памяти для воспроизведения сигналов | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 50 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 10 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | - |
| Фазовая модуляция: макс. девиация (широкая полоса) | - |
| Амплитудная модуляция: максимальная глубина | 80% |
| Амплитудная модуляция: полоса частот | от 0 до 10 MГц |
| Наличие измерительных приложений | Да |
