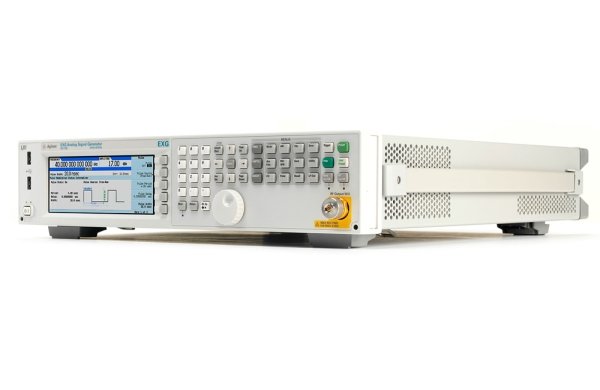

Описание аналогового генератора СВЧ сигналов N5173B-532:
Недорогой аналоговый генератор сигналов N5173B EXG является лучшим вариантом в случаях, когда разработчикам измерительной системы необходимо выбрать решение с оптимальным соотношением стоимости прибора и его производительности. Он обеспечивает формирование всех необходимых сигналов для параметрического тестирования компонентов и приемников.
Повышение производительности благодаря отличным аппаратным характеристикам:
- Достоверное тестирование компонентов с высокой точностью и воспроизводимостью;
- Компенсация потерь в испытательной системе благодаря самому высокому в своем классе уровню выходного сигнала;
- Повышение объема производства благодаря высокой скорости переключения;
- Уменьшение размера испытательной системы благодаря компактному корпусу высотой 2U;
- Возможность модернизации прибора в будущем при изменении требований к испытательной системе.
Максимальные возможности при низкой стоимости эксплуатации:
- Высокое значение среднего времени безотказной работы (по данным эксплуатации генераторов MXG первого поколения);
- Сокращение времени простоя и расходов на эксплуатацию благодаря концепции самостоятельного технического обслуживания и низкой стоимости ремонта;
- Межкалибровочный интервал и срок гарантии 3 года (Стандартно).
Технические характеристики
| Параметр | Значение |
| Диапазон частот | от 9 кГц до 31,8 ГГц |
| Уровень выходного сигнала | +20 дБм на частоте 20 ГГц |
| Фазовый шум | –101 дБн/Гц для сигнала 10 ГГц при отстройке 20 кГц |
| Высокостабильный термостатированный кварцевый генератор | менее ±5·10-10 в день |
| Аналоговая модуляция | амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), модуляция короткими импульсами |
| Многофункциональный генератор с диапазоном частот | до 10 МГц; низкочастотный выход |
| Интерфейсы | 1000BaseT LAN, LXI, USB 2.0 и GPIB |
| Поддержка | команд SCPI, драйверов IVI-COM и MATLAB |
