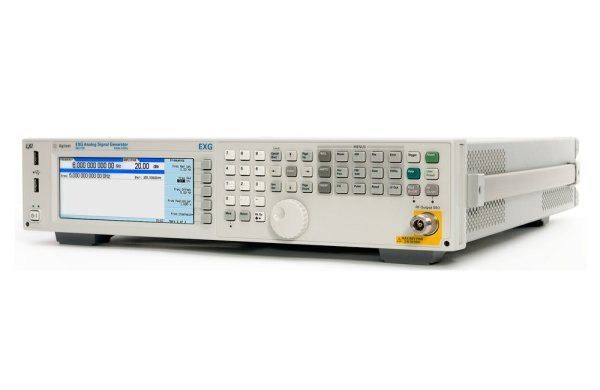

Описание аналогового генератора ВЧ сигналов N5171B-503:
Благодаря высокой производительности и длительному времени безотказной работы, аналоговые генераторы сигналов EXG серии X являются оптимальным решением для использования в ходе производственных испытаний. Они обеспечивают формирование всех необходимых сигналов для параметрического тестирования компонентов и калибровки приемников. Приобретая генератор сигналов EXG, потребитель получает прибор с широкими возможностями по доступной цене.
Повышение объема производства благодаря отличным аппаратным характеристикам
- Достоверное тестирование компонентов с высокой точностью и воспроизводимостью;
- Компенсация потерь в испытательной системе благодаря высокому уровню выходного сигнала;
- Повышение объема производства благодаря высокой скорости переключения;
- Уменьшение размера испытательной системы благодаря компактному корпусу высотой 2U;
- Возможность модернизации прибора в будущем при изменении требований к испытательной системе.
Максимальные возможности при низкой стоимости владения
- Высокое значение среднего времени безотказной работы (по данным эксплуатации генераторов MXG первого поколения);
- Сокращение времени простоя и расходов на эксплуатацию благодаря концепции самостоятельного технического обслуживания и низкой стоимости ремонта.
Технические характеристики
| Параметр | Значение |
| Диапазон частот | от 9 кГц до 3 ГГц |
| Уровень выходного сигнала | +21 дБм на частоте до 3 ГГц с использованием электронного аттенюатора |
| Скорость переключения | менее 900 мкс при одновременном переключении частоты и амплитуды |
| Воспроизводимость уровня | менее 0,1 дБ |
| Аналоговая модуляция | амплитудная (АМ), частотная (ЧМ), фазовая (ФМ), импульсная (ИМ) |
| Многофункциональный генератор с диапазоном частот | до 10 МГц; низкочастотный выход |
| Интерфейсы | 100BaseT LAN, LXI, USB 2.0 и GPIB |
| Поддержка | команд SCPI, драйверов IVI-COM и MATLAB |
