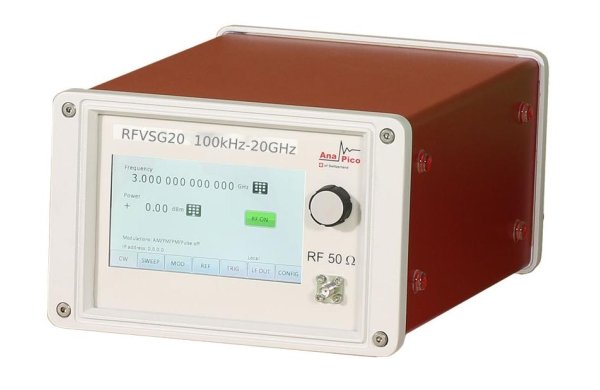

Векторный генератор сигналов RFVSG20 — сверхбыстрый импульсный векторно-модулированный источник сигнала, охватывающий непрерывный частотный диапазон от 100 кГц до 20 ГГц.
Диапазон частот от 100 кГц до 20 ГГц
Время перестройки частоты: 100 нс (внутри полосы IQ)
200 нс (вне полосы IQ)
Динамический диапазон: -90 до +20 дБм
Фазовый шум на 1 ГГц отстройка 10 Гц: -90 дБн/Гц
отстройка 1 кГц: -132 дБн/Гц
отстройка 100 кГц: -144 дБн/Гц
отстройка 10 МГц: -148 дБн/Гц
Виды модуляций: Аналоговая, импульсная, IQ
Полоса IQ модуляции: 500 МГц
Длина записи генератора произвольной формы: 8 ГВыб
Характеристики
| Количество каналов | 1 |
| Частотный диапазон ОТ | 100 кГц |
| Частотный диапазон ДО | 20 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5×10-7 |
| Выходной уровень (минимум) | -90 дБм |
| Выходной уровень (максимум) | 25 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | Аналоговая, импульсная, IQ |
| ГКЧ | линейное, логарифмическое, случайное, по списку |
| Экран (см, разрешение) | да |
| Особенности | Сверхбыстрый импульсный векторно-модулированный источник сигнала. Развертка по частоте непрерывного сигнала в 200 нс. Внутриимпульсная модуляция. Формирование импульсной последовательности с очень низким фазовым шумом. Высокопроизводительный внутренний I/Q модулятор (полоса 500 МГц) позволяет настраивать нужный вид модуляции и поддерживать специальные схемы модуляции, включая модуляцию для авионики. |
| Интерфейс | USB, LAN, опция – GPIB |
