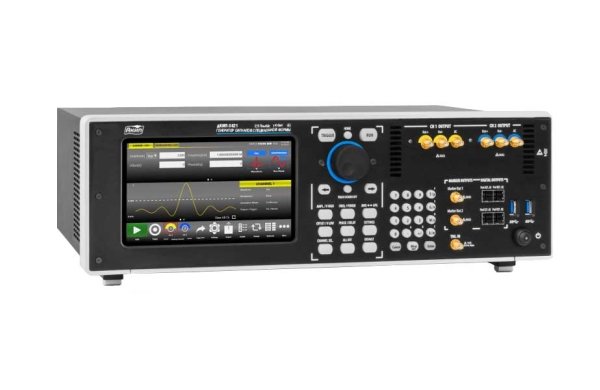

Особенности генератора cигналов специальной формы АКИП-3421:
- Аналоговые каналы: 2 (полностью независимые);
- Опция - цифровые каналы: 16/32;
- 2 канала (два независимых выхода);
- Диапазон частот (синус): 1 мкГц – 600 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит;
- Частота дискретизации 2,5 ГГц;
- Память 1/16/32/64 МБ/канал в зависимости от опции;
- Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
- Внутренний опорный генератор: 10-6;
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие (12 видов);
- Режим формирования сигнала произвольной формы до 400 МГц;
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Под управлением ОС Windows 10;
- Интерфейсы: USB, LAN, DVI, VGA;
- Высота 3U, возможность монтажа в 19” стойку (опция).
Технические характеристики
| Параметр | Значение |
| Выходные параметры | |
| Число каналов | 2 – аналоговые 2 – маркеры 16/32 – цифровые (опция) |
| Частотный диапазон (для синуса) | 1 мкГц – 600 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±10-6 |
| Выходное сопротивление | 50 Ом – несимметричный 100 Ом - дифференциальный |
| Выходной уровень (50 Ом) | 5 мВ - 5 Впик-пик (1 мкГц … 350 МГц) 5 мВ - 3 Впик-пик (350 МГц … 550 МГц) 5 мВ - 2 Впик-пик (550 МГц - 600 МГц) |
| Выходной уровень (100 Ом) | 10 мВ - 10 Впик-пик (1 мкГц … 350 МГц) 10 мВ - 6 Впик-пик (350 МГц … 550 МГц) 10 мВ - 4 Впик-пик (550 МГц - 600 МГц) |
| Тип разъема аналоговых каналов | SMA |
| Постоянное смещение | |
| Диапазон смещения постоянной составляющей (50 Ом) | ±(2,5 В – вых. уровень/2) |
| Разрешение | 1 мВ |
| Погрешность установки | ±(1% от уст. + 5 мВ) |
| Синусоида | |
| Неравномерность АЧХ относительно 1 кГц | ± 0,5 дБ (DC ... 600 МГц, 1 Впик-пик) |
| Коэффициент гармоник (при уровне не более 1Впик-пик) | < -60 дБн от 1 мкГц до 10 МГц; < -55 дБн свыше 10 МГц до 50 МГц; < -40 дБн свыше 50 МГц до 200 МГц; < -28 дБн свыше 200 МГц до 600 МГц |
| КНИ (коэфф. нелин. искажений) | < 0,1 % (10 Гц ... 20 кГц, 1 Впик-пик) |
| Негармонические составляющие (при уровне не более 1Впик-пик) | < -65 дБн от 1 мкГц до 10 МГц; < -55 дБн свыше 10 МГц до 330 МГц; < -50 дБн свыше 330 МГц до 500 МГц; < -40 дБн свыше 500 МГц до 600 МГц |
| Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц) | < -115 дБн/Гц (1 МГц); < -110 дБн/Гц (10 МГц); < -105 дБн/Гц (100 МГц); < -90 дБн/Гц (600 МГц) |
| Меандр | |
| Частотный диапазон | 1 мкГц … 330 МГц |
| Время нарастания/спада | 1 нс |
| Выброс | 2% |
| Джиттер | < 10 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц …30 МГц |
| Нелинейность | 0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц … 330 МГц |
| Длительность импульса | От 1 нс |
| Время нарастания/спада | 800 пс – 1000 с, разрешение 1 пс |
| Диапазон изменения скважности | 0,1% - 99,9% |
| Выброс | 2% |
| Джиттер | < 10 пс |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц – 400 МГц |
| Длина памяти | 16 тысяч точек – стандартный режим 1/16/32/64 МБ – расширенный режим |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 2,5 ГГц |
| Минимальное время нарастания/спада | 800 пс |
| Джиттер | 400 пс |
| Пакетный режим | |
| Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
| Режим запуска | Синхронизированный или по строб-импульсу |
| Число импульсов в пакете | 1 … 1000000 импульсов или бесконечно |
| Внутренняя задержка запуска | 0 ... 100 с |
| Погрешность установки задержки | ±(0,1% от уст. + 5 пс) |
| ГКЧ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Время качания | 50 мкс ... 2000 с ± 1 % |
| Погрешность установки времени качания | ≤ 0,4 % |
| Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц) |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц) |
| Диапазон установки девиации фазы | 0º ... 360º |
| ЧМН, АМН | |
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) |
| Частота модуляции | 500 мкГц ... 50 МГц |
| Частота скачка ЧМн | 1 мкГц ... 600 МГц |
| Скачок фазы ФМн | 0º ... 360º |
| ШИМ | |
| Формы несущей | Импульс |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц) |
| Частота модуляции | 500 мкГц ... 50 МГц |
| Диапазон девиации | 0% ... 50% от периода импульса |
| Цифровые каналы (опция) | |
| Число каналов | 16 – 2 группы по 8 32 – 2 группы по 16 |
| Тип разъема | Mini-SAS HD (на передней панели) |
| Выходное сопротивление | 100 Ом |
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
| Время нарастания/спада | 600 пс |
| Частота дискретизации | 1,25 ГГц (16 каналов), 625 МГц (32 канала) |
| Дополнительные входы/выходы | |
| Маркер | 2 канала, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разрешение: 10 мВ) |
| Синхровход/Строб | тип SMA; 1,1 кОм; входной уровень: -10 В ... 10 В (разрешение: 50 мВ); защита входа ≤±15 В; минимальный длительный импульс 12 нс |
| AUX (вход/выход) | Тип SMA Выбор входа/выход: синхр, ОГ, внешняя тактовая частота, внешняя модуляция. ОГ вход: 50 Ом; входной уровень: - 5 дБм ... 4 дБм; диапазон частот: 10 МГц ... 80 МГц ОГ выход: 50 Ом; входной уровень: 1,6 Впик-пик; частота: 10 МГц Вход тактовой частоты: 2 канала, 50 Ом; входной уровень: -5 дБм ... 4 дБм (15 Вdc максимально); диапазон частот: 1,25 ГГц ... 2,5 ГГц Вход модуляции: 2 канала; 10 кОм, полоса пропускания: 10 МГц (дискретность 50 МГц); выходной уровень: -1 В ... +1 В (кроме FSK, PSK) FSK, PSK: 3,3 В |
| Общие данные | |
| Дисплей | Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
| Операционная система | Windows 10 |
| Интерфейс | USB (4-USB 2.0, 2-USB 3.0), LAN |
| Выходы (задняя панель) | 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT |
| Напряжение питания | 100…240 В, 50 / 60 Гц |
| Габаритные размеры | 135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U |
| Масса | 9,7 кг |
Комплект поставки
| № | Наименование | Количество |
| 1 | Генератор АКИП-3421 (32М) с памятью 32 МБ | 1 |
| 2 | Шнур питания | 1 |
| 3 | Заводской сертификат соответствия | 1 |
| 4 | Руководство по эксплуатации | 1 |
