Особенности
- Диапазон частот ВЧ: 9 кГц … 13,6 ГГц;
- Разрешение по частоте 0,001 Гц;
- Диапазон частот НЧ: 0,01 Гц … 1 МГц;
- Погрешности установки частоты: ±2×10-7;
- Выходной уровень: -20 дБм … +25 дБм -130 дБм … +25 дБм с опцией LP;
- Разрешение по амплитуде: 0,01 дБм;
- Фазовый шум: < -120 дБн/Гц (отстройка 20 кГц);
- Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
- Программная опция: генератор последовательностей (пачек) импульсов;
- Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
- Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480;
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB.
 |
 |
 |
|
Технические характеристики
| Параметр | АКИП-3211 | АКИП-3211-F85 | ||
| Выходная частота | ||||
| Диапазон | 9 кГц … 13,6 ГГц | 9 кГц … 20 ГГц | ||
| Дискретность установки | 0,001 Гц | |||
| Пределы допускаемой относительной погрешности установки частоты | ±2×10-7 Есть вход сигнала внешней опорной частоты 10 МГц |
|||
| Время установления параметров | < 10 мс – АРУ включено < 20 мс – АРУ выключено |
|||
| Дискретность установки смещения фазы | 0,1° | |||
| Масштабный коэффициент (N) | 0,25 - 9 кГц ≤ f ≤ 1 МГц 0,5 - 1 МГц < f ≤ 250 МГц 0,125 - 250 МГц < f ≤ 500 МГц 0,25 - 500 МГц < f < 1 ГГц 0,5 - 1 ГГц ≤ f < 2 ГГц 1 - 2 ГГц ≤ f ≤ 4 ГГц 2 - 4 ГГц < f ≤ 8 ГГц 4 - 8 ГГц < f ≤ 16 ГГц 8 - 16 ГГц < f ≤ 20 ГГц |
|||
| Выходной уровень | ||||
| Диапазон установки уровня выходного сигнала, 50 Ом | В скобках указано нормируемое значение | |||
| 9 кГц ≤ f < 100 кГц | -110 … +7 дБм | (-110 … +4 дБм) | ||
| 100 кГц ≤ f < 1 МГц | -110 … +15 дБм | (-110 … +13 дБм) | ||
| 1 МГц ≤ f ≤ 4 ГГц | -140 … +26 дБм | (-130 … +20 дБм) | ||
| 4 ГГц < f ≤ 6 ГГц | -130 … +24 дБм | (-120 … +20 дБм) | ||
| Разрешение | 0,01 дБ | |||
| Погрешность установки | -110…-130 дБм | -90 дБм…-110 дБм | -40 дБм…-90 дБм | -40 дБм…+26 дБм |
| 9 кГц ≤ f < 100 кГц | ±0,9 дБ | ±0,9 дБ | ±1,1 дБ | |
| 100 кГц ≤ f ≤ 4 ГГц | ±0,7 дБ | ± 0,7 дБ | ±1,1 дБ | ±1,1 дБ |
| 4 ГГц < f ≤ 6 ГГц | ±0,7 дБ | ±0,7 дБ | ±1,1 дБ | ±1,2 дБ |
| КСВН | ALC вкл., температура 20˚С…30˚С. ALC – автоматическая регулировка выходной мощности |
|||
| ≤1,8 при уровне < 0 дБм | ||||
| Защита выхода | Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц) |
|||
| Плотность фазовых шумов | < -122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц < -120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц < -106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц < -105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц |
|||
| Уровень гармонических искажений | < -30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм | |||
| Уровень субгармонических искажений | < -48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц |
|||
| Уровень негармонических искажений | < -65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм < -56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц |
|||
| Свипирование частота / уровень (ГКЧ) | ||||
| Режим свипирования | Шаговый (линейный или логарифмический), по списку | |||
| Диапазон частот/уровня | Полный диапазон ВЧ выхода | |||
| Режим работы | Однократный непрерывный | |||
| Число точек свипирования | Шаговый режим: 2 … 65535 По списку: 2 … 500 |
|||
| Длительность точки | 10 мс … 100 с (разрешение 0,1 мс) | |||
| Источник синхронизации | Внешний, внутренний, ручной | |||
| НЧ Выход | ||||
| Формы сигнала | Синус, прямоугольник, пила/треугольник, DC | |||
| Диапазон частот | 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц) 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц) |
|||
| Выходной уровень (50 Ом) | 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ) | |||
| Постоянное смещение | Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ) | |||
| Свипирование (ГКЧ) | Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной |
|||
| Амплитудная модуляция | ||||
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) | |||
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | |||
| Частота модуляции | 10 Гц … 100 кГц | |||
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ < 80%) | |||
| Частотная модуляция | ||||
| Девиация частоты | Макс. N*1 МГц | |||
| Погрешность установки девиации частоты (Df), Гц | ±(0,02·Df+20) | |||
| Частота модуляции | 10 Гц … 100 кГц | |||
| Коэффициент гармоник ЧМ | < 1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц) | |||
| Фазовая модуляция | ||||
| Девиация фазы | N*5 рад | |||
| Разрешение | 0,01 рад | |||
| Погрешность установки девиации фазы (Dφ), рад | ±(0,02·Dφ + 0,05) | |||
| Частота модуляции | 10 Гц … 100 кГц | |||
| Импульсная модуляция (Опция) | ||||
| Подавление в паузе | >70 дБн (1 МГц < f ≤ 4 ГГц); >65 дБн (4 ГГц < f ≤ 6 ГГц) | |||
| Время нарастания/спада | ≤50 нс | |||
| Период следования | 40 нс …300 с | |||
| Генератор импульсов | ||||
| Вид выходного сигнала | Одиночный или парный импульс (отрицательная полярность, положительная полярность) | |||
| Период следования | 40 нс … 300 с (разрешение: 10 нс) | |||
| Длительность импульса | 20 нс … 300 с (разрешение: 10 нс) | |||
| Задержка парного импульса | 20 нс … 300 с (разрешение: 10 нс) | |||
| Источник синхронизации | Внешний, внутренний, ручной | |||
| Задержка внешнего запуска | 140 нс … 300 с (разрешение: 10 нс) | |||
| Генератор пачек импульсов (Опция) | ||||
| Число импульсов | 1 … 2047 | |||
| Число повторений | 1 … 65535 | |||
| Длительность импульса | 20 нс – 300 с | |||
| IQ модуляция | ||||
| Внешняя IQ | Полоса частот модулирующих сигналов (I или Q) до 100 МГц Полоса частот ВЧ-сигналов до 200 МГц |
|||
| Настройки внутреннего генератора IQ сигналов | Смещение I/Q ±50 %, Усиление I/Q ± 4 дБ, Настройка угла квадратуры ±10° |
|||
| I/Q-выходы | Импеданс | |||
| Входы / Выход | ||||

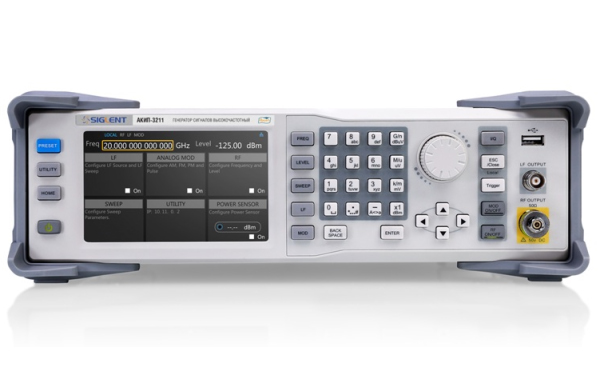

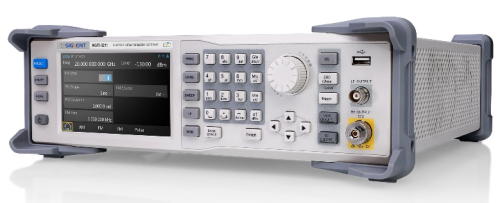

| Передняя панель | ||||
| ВЧ выход | N тип (мама), 50 Ом | |||
| НЧ выход | BNC тип (мама), 50 Ом | |||

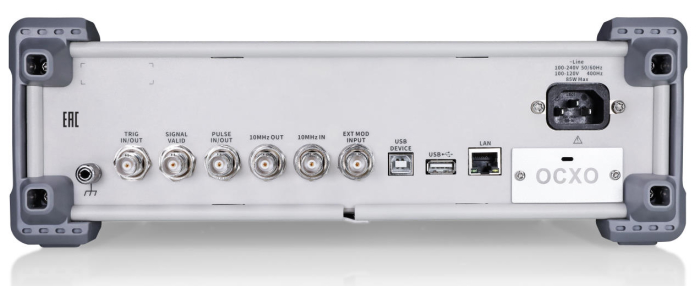

| Задняя панель | ||||
| Синхронизация вход/выход | BNC тип (мама), 100 кОм 5 В TTL |
|||
| Внеш. модуляция вход | BNC тип (мама), высокоомный | |||
| Импульс вход/выход | BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В | |||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, >0 дБм | |||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм | |||
| Сигнальный выход | BNC тип (мама), 50 Ом, CMOS 3,3 В | |||
| Общие данные | ||||
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек | |||
| Память | Встроенная Flash 4 Гб, поддержка USB Flash дисков | |||
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц | |||
| Частота питающей сети | 50/60 Гц – при напряжении питания от 100 до 240 В 400 Гц – при напряжении питания от 100 до 120 В |
|||
| Потребляемая мощность | Не более 75 Вт | |||
| Рабочая температура | 5…45°С | |||
| Интерфейсы | LAN, USB-Device, опциональный адаптер GPIB – USB | |||
| Габаритные размеры | 338 × 113 × 369 мм (ШхВхГ) | |||
| Масса | Не более 6,05 кг | |||
