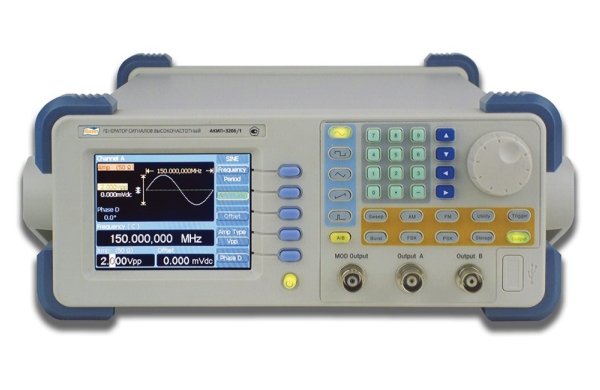

| Генератор сигналов АКИП-3206/1 • Прямой цифровой синтез частоты (DDS) |
| Технические данные | ||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | 3206/1 | 3206/2 | 3206/3 | 3206/4 | 3206/5 |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон | 100 мкГц – 80 МГ |
100 мкГц – 110 МГц |
100 мкГц – 150 МГц |
100 мкГц – 200 МГц |
100 мкГц – 300 МГц |
| Разрешение | 1 мкГц (Fc ≤ 80 МГц ) и 1 Гц (Fc ≤ 80 МГц ) | |||||
| Погрешность уст. частоты | ±5×10-6 | |||||
| ВЫХОДНОЙ УРОВЕНЬ | Диапазон | - 117…13 дБм | ||||
| Разрешение | 0,1 дБ | |||||
| Погрешность установки ослаблений аттенюатора |
± 2 дБ | |||||
| Гармоники несущей | < - 30 дБ (при уровне не превышающем 4 дБм) | |||||
| Субгармоники | ||||||
| Негармонические составляющие |
||||||
| КСВН | < 1,5 | |||||
| ПАРАЗИТНАЯ МОДУЛЯЦИЯ НЕ МОДУЛИРОВАННОГО СИГНАЛА |
Паразитная ЧМ | ? 100 Гц ?полоса:0.3…3 кГц ,RMS ? 110 МГц) | ||||
| ЧМ | Девиация частоты | Fc (несущая частота)/2 (Fc ≤ 80МГц) 1 мкГц…100 кГц (Fc > 80 МГц) |
||||
| Разрешение | 100 Гц | |||||
| Погрешность установки | ± 5% от f несущей ± 50 Гц | |||||
| Частота | Внутр.:100 мкГц…10 кГц (Fc ≤ 80 МГц); 100 мкГц…1 кГц?Fc ? 80 МГц) | |||||
| ЧМН | Частотный диапазон F1 (F2) | 100 мкГц…80 МГц (f манип. ≤ 10 кГц); 80.000001 МГц…120 МГц (f манип. ≤ 2 кГц); 120.000001 МГц…200 МГц (f манип. ≤ 2 кГц); 200.000001 МГц…300 МГц (f манип. ≤ 2 кГц) |
||||
| Режим управления | Внутренний или внешний (уровень ТТЛ, низкий уровень частота F1, высокий уровень частота F2) |
|||||
| ФМН | Диапазон P1 и P2 | 0…360° | ||||
| Несущая частота (FC) | < 80 МГц | |||||
| Разрешение | 0,1° | |||||
| Диапазон времени | От 0,1 мс до 800 с | |||||
| Режим управления | Внутренний или внешний (уровень ТТЛ, высокий уровень частота P2, низкий уровень частота P1) |
|||||
| ПАКЕТНЫЙ РЕЖИМ | Число импульсов в пакете | От 1 до 10000 периодов (≤800 * Fc) | ||||
| Несущая частота | < 80 МГц | |||||
| Период повторения | От 0,1 мс до 800 с | |||||
| Режим управления | Внутренний , одиночный, внешний (уровень ТТЛ) | |||||
| СВИПИРОВАНИЕ (ГКЧ) | Цикл качания | 1 мс - 800 с (лин., Fc ≤ 80 МГц); от 100 мс до 800 с (лог., Fc ≤ 80 МГц) | ||||
| Время качания | От 10 мс до 800 с (Fc > 80 МГц) | |||||
| Диапазон частот | 100 мкГц…80 МГц; 80,000001 МГц…120 МГц; 120,000001 МГц…200 МГц; 200,000001 МГц…300 МГц |
|||||
| Режимы свипирования | Линейный или логарифмический (Fc ≤ 80 МГц); пошаговый (Fc > 80 МГц) | |||||
| ИМ (ОПЦИЯ) | Несущая частота | Fc ≥ 9 кГц | ||||
| Диапазон частот | Внеш.: 0…10 МГц (уровень ТТЛ) | |||||
| Время нарастания/спада | < 15 нс | |||||
| АМ | Коэффициент | 0…120% (Fc ≤ 80 МГц, ≤ +4 дБм); 0…80% (Fc > 80 МГц, ≤ +4 дБм) | ||||
| Диапазон частот АМ | внутр.: 100 мкГц…10 кГц; внеш.: 20 Гц…10 кГц | |||||
| Разрешение | 1% | |||||
| Погрешность установки | ±7% от уст. ±1,5% | |||||
| ВЫХОД СИГНАЛА АМ-МОДУЛЯЦИИ |
Диапазон частот | 100 мГц…10 кГц | ||||
| Форма сигнала | Синус | |||||
| Амплитуда | 5 Впик-пик ± 2% | |||||
| Импеданс | 620 Ом | |||||
| ФУНКЦИОНАЛЬНЫЙ ВЫХОД B |
Частотный диапазон | Диапазон: 100 мкГц…2 МГц; разрешение: 100 мкГц; погрешность установки ±5×10-6 |
||||
| Формы сигнала | Синус, прямоугольник, треугольник, пила, импульс | |||||
| Уровень | Диапазон: 100 мВпик- пик…6 Впик-пик?откр. вых.); 50 мВпик- пик…3 Впик-пик?50 Ом); разрешение: ± 0,1 мВпик-пик; |
|||||
| Погрешность установки | ≤ 5% ± 5 мВпик-пик (F ≤ 100 кГц); | |||||
| Выходное сопротивление | 50 Ом | |||||
| Перестраиваемая скважность | 0.1% ~ 99,9% (Fc ≤ 10 кГц) Разрешение 0,1% Погрешность ±0,1 10% ~ 90% (250кГц…1 МГц) Разрешение 5% Погрешность ±4 |
|||||
| Время нарастания/спада | Импульс (прямоугольник) ≤ 500 нс | |||||
| Канал А/Канал B (синус) | Фазовый диапазон: 0,0…360°; Погрешность установки: -0,5°…+0,5° (Fc < 2 кГц) |
|||||
| ОБЩИЕ ДАННЫЕ | ЖК-дисплей | Цветной, диагональ 9 см, разрешение: 320 х 240 точек | ||||
| Напряжение питания | 220 В (± 22 В), 47~53 Гц; | |||||
| Потребляемая мощность |
< 35 Вт |
|||||
| Рабочая температура | 0…40°С | |||||
| Интерфейс | RS-232 | |||||
| Размеры | 255 × 370 × 100 мм | |||||
| Вес | 4 кг | |||||
| Опции | Интерфейс GPIB | |||||
