Назначение

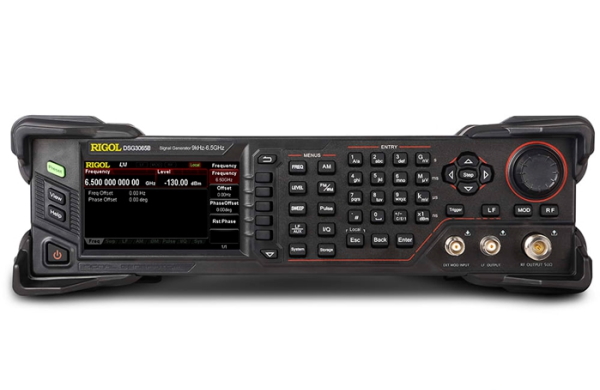

DSG3065B - это комбинированный высокочастотный генератор сигналов лабораторного класса, разработанный для решения задач, требующих высокую точность воспроизведения. Данный прибор позволяет удобно и быстро создавать сигналы в частотном диапазоне от 9 кГц до 6,5 ГГц и с необходимыми параметрами. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Генератор сигналов DSG3065B выполнен в моноблочном корпусе настольного исполнения (вес 8 кг) и имеет цветной 4,3-дюймовый экран. Предназначен для разработки, производства и измерений электронных компонентов и устройств в производственных и лабораторных целях.
Описание
Высокая выходная мощность сигнала до +27 дБмВт. Упрощает процесс создания и настройки сигналов высокой мощности. Нет необходимости в приобретении внешнего усилителя
Расширенные режимы модуляции. Инженеры могут генерировать более сложные сигналы без дополнительного оборудования, используя схемы модуляции в генераторах серии DSG3000B. Аналоговая модуляция АМ/ЧМ/ФМ являются стандартными для приборов этой серии. Расширенные модуляции, включая импульсную и последовательность импульсов, являются опциями.
Опция термостатированного опорного генератора. Ваш источник настолько хорош, насколько хорош ваш опорный генератор. Высокая температурная стабильность и низкая степень старения термостатированного опорного генератора составляет основу высокопроизводительного РЧ-генератора и требуется для воспроизведения сигнала с высокой спектральной чистотой. Опция OCXO-B08 представляет собой аппаратный модуль, который устанавливается в генератор серии DSG3000B и повышает температурную стабильность опорного генератора до 5 ppb.
Особенности
- Частотный диапазон выходного сигнала: от 9 кГц до 6,5 ГГц;
- Точность установки амплитуды: <0,5 дБ;
- Динамический диапазон выходного сигнала: от -130 до +27 дБм;
- Уровень фазовых шумов менее -116 дБн/Гц при отстройке 20 кГц на 1 ГГц;
- Высокостабильный опорный генератор: температурная стабильность 1 ppm; 5 ppb (опция);
- АМ/ЧМ/ΦМ аналоговая модуляция;
- Импульсная модуляция и генератор импульсных последовательностей;
- Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
- Электронный аттенюатор;
- Интерфейсы связи USB/GPIB (с помощью USB-GPIB адаптера) /LAN для дистанционного управления; поддержка команд SCPI.
Технические характеристики
| Параметр | Значение | ||||||||
| Диапазон частот | от 9 кГц до 6,5 ГГц | ||||||||
| Разрешение | 0,01 Гц | ||||||||
| Скорость установки | <10 мс (тип.) | ||||||||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | ||||||||
| Внутренний источник опорной частоты | |||||||||
| Частота опорного генератора | 10 МГц | ||||||||
| Точность калибровки | ≤ 0,1 ppm; ≤ 10 ppb (с опцией OCXO-B08) |
||||||||
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <1 ppm; <5 ppb (с опцией OCXO-B08) |
||||||||
| Скорость старения | <1 ppm/год; <30 ppb/год (с опцией OCXO-B08) |
||||||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |||||||
| Уровень | от +5 дБ до +10 дБ | ||||||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | |||||||
| Уровень | от 0 дБ до +10 дБ | ||||||||
| Максимальная девиация | ±5 ppm | ||||||||
| Свипирование по частоте | |||||||||
| Режимы работы | пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом) |
||||||||
| Режим | одиночный, непрерывный | ||||||||
| Диапазон | полный частотный диапазон | ||||||||
| Форма | треугольник, пила | ||||||||
| Шаг изменения | линейный, логарифмический | ||||||||
| Количество точек | пошаговый: от 2 до 65535; по списку: от 1 до 6001 |
||||||||
| Время экспозиции | от 20 мс до 100 с | ||||||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||||||||
| Параметры спектра генерируемых сигналов | |||||||||
| Гармонические искажения | < -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм) | ||||||||
| Субгармонические искажения (непрерывный режим) | 3,6 ГГц < f ≤ 6,5 ГГц | < -60 дБн | |||||||
| Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) | 100 кГц ≤ f ≤ 1,5 ГГц | < -60 дБн | |||||||
| 1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн | ||||||||
| 3,6 ГГц < f ≤ 6,5 ГГц | < -48 дБн | ||||||||
| Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) | f = 1 ГГц | < -110 дБн/Гц (тип.) | |||||||
| f = 6,5 ГГц | < -98 дБн/Гц | ||||||||
| Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) | от 0,3 кГц до 3 кГц | < 10 Гц СКЗ | |||||||
| от 0,03 кГц до 20 кГц | < 50 Гц СКЗ | ||||||||
| Выходной уровень | нормированное | устанавливаемое | |||||||
| Максимальный выходной уровень | 9 кГц ≤ f ≤ 100 кГц | +5 дБм | |||||||
| 100 кГц ≤ f ≤1 МГц | +10 дБм | +15 дБм | |||||||
| 1 МГц < f ≤ 200 МГц | +13 дБм | +20 дБм | |||||||
| 200 МГц < f ≤3,6 ГГц | +13 дБм | +27 дБм | |||||||
| 3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм | |||||||
| Минимальный выходной уровень | 9 кГц ≤ f <100 кГц | -130 дБм | |||||||
| 100 кГц ≤ f ≤ 3,6 ГГц | -110 дБм | -130 дБм | |||||||
| 3,6 ГГц < f ≤ 6,5 ГГц | -110 дБм | -130 дБм | |||||||
| Разрешение | 0.01 дБ | ||||||||
| Абсолютная неопределенность уровня | |||||||||
| Неопределенность уровня | от -60 до +13 дБм | от -90 до -60 дБм | от -110 до -90 дБм | ||||||
| 9 кГц ≤ f < 100 кГц | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ||||||
| 100 кГц ≤ f ≤ 200 МГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ | ||||||
| 200 МГц < f ≤ 3,6 ГГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ | ||||||
| 3,6 ГГц < f ≤ 6,5 ГГц | ≤0,9 дБ | ≤1,1 дБ | ≤1,3 дБ | ||||||
| КСВН (от 1 МГц до 6,5 ГГц) | <1.8 (тип.) | ||||||||
| Установка уровня | |||||||||
| Время установки | ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С) | ||||||||
| Максимальная отраженная мощность | |||||||||
| Максимальное напряжение DC | 50 В | ||||||||
| Максимальная мощность | 1 Вт (от 1 МГц до 6,5 ГГц) | ||||||||
| Свипирование по амплитуде | |||||||||
| Режимы работы | пошаговый (шаги амплитуды с равным интервалом); по списку (список с произвольным шагом) |
||||||||
| Режим | одиночный, непрерывный | ||||||||
| Диапазон | полный динамический диапазон | ||||||||
| Форма | треугольник, пила | ||||||||
| Шаг изменения | линейный | ||||||||
| Количество точек | пошаговый: от 2 до 65535; по списку: от 1 до 6001 |
||||||||
| Время экспозиции | от 20 мс до 100 с | ||||||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||||||||
| Внутренний модулирующий НЧ-генератор | |||||||||
| Форма сигнала | синус, меандр | ||||||||
| Диапазон частот | синус, свипирование по синусу | от DC до 200 кГц | |||||||
| меандр | от DC до 20 кГц | ||||||||
| Разрешение по частоте | 0.01 Гц | ||||||||
| Выходное напряжение | Амплитуда в AC - режиме | от 0 до 3 ВПИК | |||||||
| Амплитуда в DC - режиме | от -3 до 3 В | ||||||||
| Разрешение по амплитуде | 2 мВ | ||||||||
| Амплитудная модуляция | |||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||||
| Источник | внутренний, внешний | ||||||||
| Глубина | от 0 % до 100 % | ||||||||
| Разрешение | 0,1 % | ||||||||
| Точность fмод=1 кГц | < 4 % от установленного значения + 1 % | ||||||||
| Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) | <3 % (тип.) | ||||||||
| Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||||||||
| Частотная модуляция | |||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||||
| Источник | внутренний, внешний | ||||||||
| Максимальная девиация | N × 1 МГц (ном.) | ||||||||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||||||||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <2 % от установленного значения + 20 Гц | ||||||||
| Искажения (fмод=1 кГц, девиация = Nx50 кГц) | <2 % (тип.) | ||||||||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||||||||
| Фазовая модуляция | |||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||||
| Источник | внутренний, внешний | ||||||||
| Максимальная девиация | N x 5 рад (ном.) | ||||||||
| Разрешение | <0,1 % девиации или 0.01 рад, что больше | ||||||||
| Точность (fмод=1 кГц, внутренний источник модуляции) | <1 % установленного значения + 0,1 рад | ||||||||
| Искажения (fмод=1 кГц, девиация = N x 5 рад) | <1 % (тип.) | ||||||||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | ||||||||
| Импульсная модуляция (опция DSG3000B-PUG) | |||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | ||||||||
| Источник | внутренний, внешний | ||||||||
| Коэффициент вкл/выкл | >70 дБ (100 кГц ≤ f ≤ 6,5 ГГц) | ||||||||
| Время нарастания/спада (10% / 90%) | <50 нс | ||||||||
| Частота следования импульсов | От DC до 1 МГц | ||||||||
| Импульсный генератор (опция DSG3000B-PUG) | |||||||||
| Режим работы | одиночный импульс | ||||||||
| Период | Диапазон от 40 нс 170 с; Разрешение 10 нс |
||||||||
| Длительность | Диапазон от 10 нс (170 с – 10 нс); Разрешение 10 нс |
||||||||
| Задержка запуска | Диапазон от 10 нс 170 с; Разрешение 10 нс |
||||||||
| Режим запуска | Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | ||||||||
| Генератор импульсных последовательностей (опция DSG3000-PUG) | |||||||||
| Количество импульсов | от 1 до 2047 | ||||||||
| Длительность импульсов | от 20 нс до 170 с | ||||||||
| Повторение | от 1 до 256 | ||||||||
| ВХОДЫ И ВЫХОДЫ | |||||||||
| Передняя панель | |||||||||
| РЧ-выход | Импеданс | 50 Ом | |||||||
| Разъем | N (розетка) | ||||||||
| Вход внешней модуляции | Импеданс | 100 кОм / 600 Ом / 50 Ом | |||||||
| Связь | AC/DC | ||||||||
| Чувствительность | 1 В (размах) для указанной глубине модуляции или отклонении (ном.) | ||||||||
| Разъем | BNC (розетка) | ||||||||
| Внутренний модулирующий НЧ-генератор | Импеданс | 50 Ом | |||||||
| Разъем | BNC (розетка) | ||||||||
| Задняя панель | |||||||||
| Вход внешнего запуска | Импеданс | 1 кОм (ном.) | |||||||
| Разъем | BNC (розетка) | ||||||||
| Уровень запуска | 3,3 В TTL | ||||||||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (ном.) | |||||||
| Разъем | BNC (розетка) | ||||||||
| Вход или выход импульса | Импеданс | 50 Ом | |||||||
| Входное/выходное напряжение | 0 В / 3,3 В (ном.) | ||||||||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом | |||||||
| Разъем | BNC (розетка) | ||||||||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом | |||||||
| Разъем | BNC (розетка) | ||||||||
| Общие характеристики | |||||||||
| Тип дисплея | Цветной 4,3’ TFT экран с разрешением 480 × 272 | ||||||||
| Мощность потребления | 100 Вт макс. | ||||||||
| Питание | 220 В ,50 Гц | ||||||||
| Интерфейсы связи | USB host, USB device, LAN | ||||||||
| Рабочий диапазон температур | от 0 °C до 50 °C | ||||||||
| Габариты | 364 х 112 х 420 мм | ||||||||
| Вес | 8,03 кг | ||||||||
Комплект поставки
| № | Наименование | Количество |
| 1 | Генератор РЧ сигналов DSG3065B | 1 |
| 2 | Кабель питания | 1 |
| 3 | Краткое руководство по эксплуатации | 1 |
