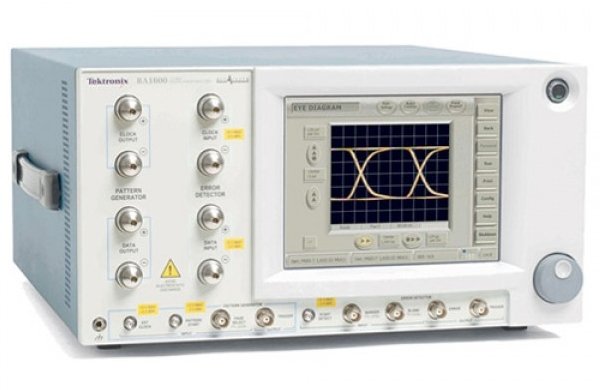

| Генератор кодовых последовательностей 1,6 Гбит/с и анализатор ошибок BERTScope Textronix BA1600 Тестеры коэффициента битовых ошибок обладают превосходными характеристиками и исключительной гибкостью, позволяющей значительно сократить сроки разработки новых изделий и снизить расходы, связанные с тестированием на соответствие стандартам. Эти приборы прекрасно справляются со своей основной задачей быстрым и надежным выявлением ошибок в цифровых потоках. Применение • Измерение параметров полупроводников • Производственное тестирование глазковых диаграмм по маске, тестирование коэффициента битовых ошибок (BER) и джиттера • Функциональное тестирование систем спутниковой связи и беспроводных коммуникационных систем Возможности • Генерация кодовых последовательностей и анализ ошибок, высокоскоростные измерения BER до 1,6 Гбит/с • Локализация ошибок и анализ контура BER сигналов псевдослучайной двоичной последовательности со скоростью до 1,6 ГБ/с. • Измерение джиттера в соответствии со стандартом ANSI (RJ, DJ и TJ) Преимущества • Объединение генерации и анализа в одном приборе позволяет тестировать BER приемников для современных электронных и коммуникационных систем. • Быстрый анализ целостности сигнала, касающейся BER. Локализация ошибок предоставляет подробные диаграммы BER, ускоряя разделение ошибок BER на детерминированные и случайные. • Быстрый, эффективный метод определения джиттера для длинных последовательностей PRBS31 с триангуляцией. Графическое представление позволяет глубже анализировать джиттер, одновременно упрощая работу. |
| Прибор | Опция | Описание |
| BA1600 | Генератор кодовых последовательностей 1,6 Гбит/с и анализатор ошибок |
|
| ECC | Эмуляция кодирования с коррекцией ошибок | |
| MAP | Анализ распределения ошибок | |
| PL | Пакет тестов физического уровня | |
| BA1500 | Генератор кодовых последовательностей 1,5 Гбит/с и анализатор ошибок |
|
| ECC | Эмуляция кодирования с коррекцией ошибок | |
| MAP | Анализ распределения ошибок | |
| PL | Пакет тестов физического уровня | |
| Серия BERTScope® BSA | Серия BERTScope® CR | Серия BERTScope® DPP | Серия BERTScope® BA | |
| Тип | Измерение коэффициента битовых ошибок с функциями осциллографа |
Универсальное прецизионное восстановление и анализ тактовой частоты |
Производительный анализ последовательных данных |
Поиск источников битовых ошибок |
| Макс. скорость потока | 8,5 – 26 Гбит/с | 12,5 – 28,6 Гбит/с | 12,5 Гбит/с | 1,5 – 1,6 Гбит/с |
| Применение | • Измерение параметров ско- ростных цифровых устройств с помощью встроенного генератора кодовых последо- вательностей, обнаружение ошибок и генерация сигналов максимальной нагрузки • Анализ целостности сигнала – коррелированная глазковая диаграмма BER, пиковый джиттер, карта джиттера, измеренные и экстраполиро- ванные контура BER, тести- рование по маске и анализ добротности • Опциональный встроенный генератор калиброванного сигнала максимальной на- грузки SJ, SI, RJ и BUJ для тестирования глазковой диа- граммы и допусков джиттера, включая: • 6, 11 и 25 G CEI • PCI Express 3.0 • USB 3.0 • Fibre Channel • 10/40/100 G Ethernet • SATA & SAS • SFP+/SFI и XFP/XFI |
• Непрерывное восстановление тактовой частоты для данных, передаваемых со скоростью от 150 Мбит/с до 12,5, 17,5 или 28,6 Гбит/с • Восстановление тактовой частоты существующих и будущих стандартов после- довательных шин, включая: 16XFC, 100GBASELR-4, CEI-28 G-SR, PCI-e Gen. 3, 10/40/100 G Ethernet, SAS, SATA • Непрерывные, выбираемые пользователем полосы ФАПЧ от 200 кГц до 12 МГц, опцио- нально до 24 МГц • Автономная работа, со- вместная работа с другим испытательным оборудова- нием, с приборами семейства BERTScope или DSA8200 |
• Измерение параметров высокоскоростных, сложных устройств • Сертификационные испыта- ния последовательных по- токов данных на соответствие промышленным стандартам • Разработка/проверка скорост- ных компонентов и систем ввода/вывода |
• Измерение параметров полу- проводниковых приборов • Производственное тестиро- вание по маске глазковой диаграммы, тестирование BER и джиттера • Функциональное тестирова- ние систем спутниковой связи • Функциональное тестиро- вание систем беспроводной связи • Тестирование оптоволоконных компонентов и систем • Оценка упреждающей коррек- ции ошибок |
