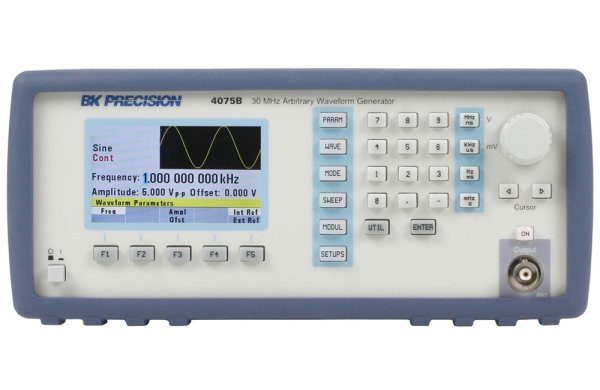

Генератор истинных сигналов произвольной формы и функций, с архитектурой прямого цифрового синтезом (DDS), вкупе с простыми в использовании возможностями функционального генератора произвольных форм сигнала для получения достоверных и точных произвольных форм.
Специалисты компании "Лайнтест" бесплатно окажут в необходимом объёме помощь в выборе комплектаций и наиболее оптимальных решений.
Технические характеристики:
| Спецификация | |
| Характеристика | Значение |
| Количество каналов | 1 |
| Формы сигналов | |
| Стандартные | Синусоидальные, Меандр, треугольные/пила, импульсные |
| Встроенные произвольные формы | Синусоидальные, Меандр, шум, пила возрастающая, пила спадающая, синус(X)/X, экспоненциальная возрастающая, экспоненциальная спадающая, гауссовская |
| Память для произвольных форм пользователя | 1 Мточек, 8 банков памяти на канал |
| Режимы управления и типы модуляции | |
| Режимы управления | Длительный, Следящий, Импульс (Всплеск), Стробирующий |
| Типы модуляции | AM, FM, FSK |
| Синусоидальный сигнал | |
| Диапазон частот | От 1 мкГц до 30 МГц |
| Разрешение | 1 мкГц, до 12 разрядов |
| Неравномерность амплитудной характеристики (по отношению к 1 кГц) | |
| fвых. ≤ 1 МГц | ± 0,2 дБ |
| fвых. ≤ 50 МГц | ± 1,0 дБ |
| fвых. ≤ 80 МГц | ± 2,0 дБ |
| Гармонические искажения | |
| fвых. ≤ 100 кГц (От 10 Гц до 100 кГц) | -65 дБн |
| fвых. ≤ 5 МГц (От 100 кГц до 5 МГц) | -45 дБн |
| fвых. ≤ 80 МГц (От 5 МГц до 80 МГц) | -35 дБн |
| Паразитные сигналы | |
| fвых. ≤ 1 МГц (От 0 Гц до 80 МГц) | -60 дБн |
| fвых. < 20 МГц (От 1 МГц до 20 МГц) | -50 дБн |
| Фазовый шум (fвых. = 10 МГц) | |
| Прямоугольный сигнал | |
| Диапазон частот | От 1 мкГц до 30 МГц |
| Время нарастания и спада | < 5 нс (От 10% до 90%) при полной амплитуде с 50 Ом |
| Рабочий цикл | От 20% до 80% при 10 МГц; От 40% до 60% при 30 МГц; 50% > 30 МГц. |
| Асимметрия (50% Рабочего цикла) | 1% периода ± 5 нс |
| Отклонения | < 5% + 50 мВ |
| Джиттер | < 70 пс ср.кв. (типичный) |
| Пила/треугольник | |
| Диапазон частот | От 1 мкГц до 5 МГц |
| Разрешение | От 1 мкГц, до 12 разрядов |
| Симметрия | От 1 мкГц до 500 кГц: 0%-100%, От 500 кГц до 2 МГц: 10%-90%, 50% > 2 МГц |
| Линейность | <0,1% пиковое значение на выходе (От 1 мкГц до 250 кГц) |
| Импульс | |
| Диапазон частот | От 1 мГц до 25 МГц |
| Разрешение | 1 мкГц |
| Длительность импульса | 20 нс минимум, 10 нс разрешение, 999 с макс |
| Регулируемое время фронта | |
| Джиттер | < 50 пс ср.кв. (типичный) |
| Характеристики произвольных форм | |
| Длина сигнала | От 2 точек до 1,048,576 точек |
| Частота дискретизации | 200 МВыб/с, настраиваемая частота отбора проб: от 5 нс до 100 с |
| Вертикальное разрешение | 14 бит (16384 уровней) |
| Шум | 1% от 100% всех выходных произвольных форм |
| Полоса пропускания | 100 МГц максимум (Длина формы 2 точки) |
| Частота | Погрешность: ± 0,002%, Разрешение: 4 разряда или 1 пс |
| Время нарастания и спада | < 5 нс (типичное) |
| Джиттер | < 50 пс ср.кв. (типичный) |
| Выходные характеристики | |
| Выходной сигнал | |
| Импеданс на выходе | 50 Ом (тип.) |
| Защита на выходе | Защита от короткого замыкания или случайного напряжения, приложенного к основному выходному разъему |
| Амплитуда | |
| Диапазон | От 10 мВ до 10 В (пик-в-пик) при 50 Ом |
| Разрешение | 4 разряда (9999) |
| Единицы измерения | Впп, Вср.кв., дБм |
| Погрешность | ± 1% ± 20 мВ запрограммированное выходное значение от 1 V до 10 V; ± 1% ± 1 мВ запрограммированное выходное значение от 50 мВ до 999 мВ. |
| Отстройка по постоянному току | |
| Диапазон | ± 4,99 Впиковое при 50 Ом |
| Разрешение | 1 мВ с разрешением в 4 разряда |
| Единицы измерения | В (постоянного тока) |
| Погрешность | ± 1% ± 10 мВ при 50 Ом |
| Частота | |
| Погрешность | ± 10 частей на миллион для DDS сигнала, ± 20 частей на миллион для произвольного режима |
| Фаза | От -180 до +180 градусов с разрешением в 0,1 градусов |
| Характеристики модуляции | |
| Амплитудная модуляция | |
| Несущая | Синусоидальная, Меандр или Пила |
| Источник | Внутренний, Внешний |
| Внутренняя модуляция | От 0,01 Гц до 20 кГц |
| Глубина | От 0% до 100% |
| Частотная модуляция | |
| Несущая | Синусоидальная, Меандр или Пила |
| Источник | Внутренний, Внешний |
| Внутренняя модуляция | От 0,01 Гц до 20 кГц |
| Отклонение | От 1 мГц до максимальной частоты / 2 |
| Частотная манипуляция | |
| Несущая | Синусоидальная, Меандр или Пила |
| Источник | Внутренний, Внешний |
| Частота | ≤ 1 МГц |
| Характеристики свип-сигнала | |
| Форма свип-сигнала | Линейный или Логарифмический, нисходящий или восходящий |
| Промежуток свип-сигнала | От 10 мс до 500 с |
| Режимы свип-сигнала | Внутренний, Внешний, Непрерывный, Импульсный |
| Характеристики импульсного режима | |
| Форма сигнала | Синусоидальная, Меандр, Пила, Произвольная |
| Количество | От 1 до 999,999 циклов |
| Управление | Ручное, внутреннее, внешнее |
| Входные и выходные сигналы | |
| Характеристики входного управляющего сигнала | TTL - совместимый; Максимальная частота: 20 МГц; Минимальная продолжительность импульса: 20 нс; Входной импеданс: 10 кОм, номинальный |
| Вывод синхроимпульсов | TTL импульс на запрограммированной частоте, импеданс 50 Ом |
| Входные параметры модулирующего сигнала | 5 В пик-в-пик для 100% модуляции Входной импеданс: 10 кОм Полоса пропускания От 0 Гц до 50 кГц |
| Выходные сигналы для маркера | Положительный TTL - импульс; Программируемых пользователем в произвольной форме; Импеданс 50 Ом. |
| Выход для внешней опорной частоты | Частота для синхронизации: 10 МГц; TTL; Импеданс 50 Ом; |
| Вход для внешней опорной частоты | Частота для внешнего источника: 10 МГц; Импеданс: >1 кОм; |
| Внутреннее управление | |
| Повтор | От 1 мкс до 100 с (От 0,01 Гц до 1 МГц) |
| Разрешение | 4 разряда |
| Погрешность | ± 0,002% |
| Общие характеристики | |
| Разрешение | 400 x 240 точек |
| Интерфейс для удалённого доступа | USB (USBTMC-совместимый) |
| Память для хранения данных | 50 настроек, в том числе последние рабочие настройки |
| Размером (ШхВхГ) | 213 мм x 88 мм x 300 мм |
| Вес | 3 кг |
| Входные характеристики тока питания | 100 - 240 В ±10%, 50 - 60 Гц ±5% ( |
| Температура | От 0° C до +50° C (эксплуатационная) От -20° C до +70° C (хранение) |
| Влажность | 95% отн. по водороду, От 0° C до 30° C; 75% отн. по водороду, до 40° C; 45% отн. по водороду, до 50° C; |
| ЭМС | Соответствует стандарту для излучаемого и пропускаемого излучения EN55011 |
| Устойчивость к электрическим разрядам | В соответствии со стандартом EN55082 |
| Безопасность | В соответствии со стандартом EN61010, одобрено CE |
В комплекте:
- Кабель электропитания;
- CD с руководством пользователя;
- Переходник с USB Type A на Type B;
- Калибровочный сертификат.
