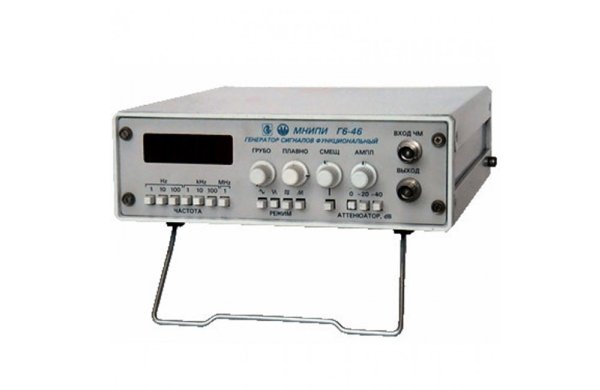

Генератор Г6-46
Генератор сигналов функциональный Г6-46 является многофункциональным прибором, формирующим нормированные сигналы пяти форм в широком диапазоне частот, имеет цифровую индикацию частоты. Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Особенности генератора Г6-46:
• Полоса частот 0,1 Гц - 1МГц
• Внешняя ЧМ-модуляция
• Синхровыход с сигналом ТТЛ
• Цифровая индикация частоты формируемых сигналов
• Малые габариты и вес
Технические характеристики генератора Г6-46:
• Форма выходного сигнала Синусоидальный, треугольный, прямоугольный, пилообразный, прямоугольный (уровень ТТЛ)
• Диапазон частот 0,1 Гц - 1 МГц
• Погрешность установки частоты ≤ 1%
• Индикация установки частоты сигналов Осуществляется светодиодным цифровым индикатором
• Нестабильность частоты За 15 мин - 0,5%
• Амплитуда
- Без нагрузки ≥ 20 В (размах сигнала)
- При нагрузке 600 Ом ≥ 10 В (размах сигнала)
- Плавное ослабление ≥ 20 дБ
- Плавное смещение сигналов
- Без нагрузки От 5 до - 5 В
- При нагрузке 600 Ом От 2,5 В до -2,5 В
• ЧМ-модуляция
- Частота От 0 до 0,1 центральной частоты работы генератора
- Амплитуда ≤ 5 В
- Полярность Любая
• Сигнал синусоидальной формы
- Коэффициент гармоник ≤ 5% в диапазоне от 10 Гц до 100 кГц
• Сигнал прямоугольной формы
- Длительность фронта и среза ≤ 100 нс (нагрузка 600 Ом, 100 пф)
- Выбросы на вершинах сигнала ≤ 5% (нагрузка 600 Ом, 100 пф)
- Асимметрия импульсов ≤ 5% (нагрузка 600 Ом, 100 пф)
• Сигнал треугольной формы
- Коэффициент нелинейности ≤ 1,5% в диапазоне частот от 1 до 100 Гц
- Сигнал пилообразной формы
- Коэффициент нелинейности 1,5% в диапазоне частот от 1 до 100 Гц
- Сигнал прямоугольной формы (ТТЛ уровень, синхровыход)
- Значение напряжения высокого уровня ≥ 2,4 В (нагрузка 300 Ом, 100 пФ)
- Значение напряжения низкого уровня ≤ 0,4 В (нагрузка 300 Ом, 100 пФ)
- Время перехода "1" → "0" и "0" → "1" ≤ 100 нс
Общие характеристики генератора Г6-46:
• Питание (220±22) В, (50±0,5) Гц
• Потребляемая мощность 10 В · А
• Рабочая температура 5°С - 40°С
• Влажность 80% при 25 °С
• Габаритные размеры 210x248x71 мм
• Масса 2 кг
