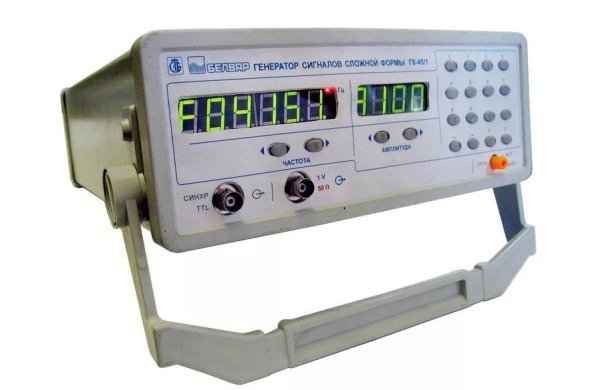

Генератор Г6-45/1
Генератор сигналов сложной формы Г6-45/1 предназначен для генерирования электрических сигналов: синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц; прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц со скважностью 50 %; треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц.
Основные технические характеристики Г6-45/1
• Диапазон частот генерируемых сигналов:-
синусоидальной формы;- От 0,01 Гц до 100 МГц
прямоугольной формы;- От 0,01 Гц до 10 МГц
треугольной и пилообразной формы.- От 0,01 Гц до 100 кГц
погрешности установки частоты, %, не более- ± 5·10-3
• Относительная нестабильность частоты синусоидального сиг-нала на частотах более 20 Гц,%, не более- 5·10-4
• Допускаемое значение изменения частоты синусоидального сигнала при уменьшении уровня выходного сигнала на 10 дБ,%, не более- ± 1,5·10-4
• Максимальная амплитуда напряжения выходных сигналов:-
в диапазоне от 0,01 Гц до 10 МГц, В, не менее- 1
в диапазоне от 10 МГц до 100 МГц, В, не менее- 0,5
• Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сиг-нала синусоидальной формы в диапазоне частот до 10 МГц, %, не более- ± 0,5
• Относительная нестабильность амплитуды напряжения выход-ного сигнала синусоидальной формы,%, не более:-
за любые 15 минут работы- ± 0,1
за любой 3-х часовой интервал времени- ± 0,1
• Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы, %, не более- ± 1,0
• Предельно допустимый коэффициент гармоник сигнала сину-соидальной формы в диапазоне частот до 100 кГц,%, не более- 0,5
• Ослабление наибольшей по амплитуде гармоники сигнала си-нусоидальной формы относительно его первой гармоники, дБ, не менее- 40
• Предельно допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0,1 до 0,9,%, не более- 1
• Параметры сигнала прямоугольной формы Г6-45/1
длительность фронта, среза,нс, не более- 40
выбросы за фронтом и за срезом, %, не более- 5
неравномерность вершины ,%, не более- 1
• Пределы допускаемой основной относительной погрешности коэффициента заполнения 0,5 сигнала прямо-угольной формы в диапазоне до 100 кГц,%, не более- 1 %
• Масса генератора, кг, не более- 5
• Габаритные размеры генератора Г6-45/1, мм, не более- 270х110х360
• Потребляемая мощность, В А, не более- 30
• Средняя наработка на отказ, ч, не менее- 8000
• Среднее время восстановления работоспособного состояния генератора ,ч, не более- 4 ч
• Рабочие условия применения Г6-45/1
температура- от плюс 10 до плюс 35 °С
влажность- 80 % при 25 °С
напряжение питающей сети , В- 220 ± 22
частота питающей сети, Гц- 50 ± 1
влажность- 80 % при 25 °С
напряжение питающей сети Г6-45/1 В- 220 ± 22
частота питающей сети, Гц- 50 ± 1
Генератор сигналов сложной формы Г6-45 предназначен для генерирования электрических сигналов:
• синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц;
• прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц со скважностью 50 %;
• треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц.
