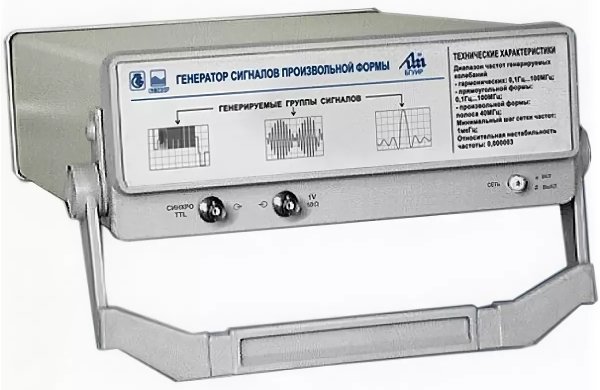

Генератор Г6-45
Генератор сигналов специальной формы Г6-45 предназначен для генерирования электрических сигналов:
Синусоидальной формы в диапазоне частот 0,01 Гц до 100 МГц;
Прямоугольной формы в диапазоне частот от 0,01 Гц до 10 МГц со скважностью 50 %;
Треугольной и пилообразной формы в диапазоне частот от 0,01 Гц до 100 кГц.
Область применения генератора: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении и приборостроении.
Особености генератора Г6-45:
• Генератор имеет возможность формирования сигналов с различными видами модуляции, функциональных и телевизионных сигналов.
• Электрическая имитация в реальном режиме времени звеньев и устройств телекоммуникаций и электрический анализ и синтез тестовых черно-белых и цветных изображений
• Управление работой генератора производится с помощью персональной ЭВМ (ПЭВМ) типа IBM PC через интерфейс LPT под управлением программного обеспечения «Wfg_BELVAR.exe» в операционной системе Microsoft Windows 95/98.
• Малые габариты и масса
Технические характеристики генератора Г6-45:
• Диапазон частот генерируемых сигналов:
- синусоидальной формы 0.01 Гц … 100 МГц
- прямоугольной формы 0.01 Гц … 10 МГц
- треугольной и пилообразной формы 0.01 Гц … 100 кГц
• Пределы допускаемой основной относительной погрешности установки частоты Не более ±5·10–3%
• Относительная нестабильность частоты синусоидального сигнала на частотах более 20 Гц Не более 5·10–4%
• Допускаемое значение изменения частоты синусоидального сигнала при уменьшении уровня выходного сигнала на 10 дБ, Не более ±1.5·10–4%
• Максимальная амплитуда напряжения выходных сигналов
- в диапазоне от 0.01 Гц до 10 МГц, не менее 1 В
- в диапазоне от 10 МГц до 100 МГц, Не менее 0.5 В
• Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 10 МГц Не более ±0.5%
• Относительная нестабильность амплитуды напряжения выходного сигнала
синусоидальной формы, за любые 15 минут работы Не более ±0.1%
за любой 3-х часовой интервал времени не более ±0.1%
• Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы Не более ±1.0%
• Предельно допустимый коэффициент гармоник сигнала синусоидальной формы
в диапазоне частот до 100 кГц Не более 0.5%
• Ослабление наибольшей по амплитуде гармоники сигнала синусоидальной формы относительно его первой гармоники Не менее 40дБ
• Предельно допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0.1 до 0.9 Не более 1%
• Параметры сигнала прямоугольной формы
- длительность фронта, срезаНе более 40нс
- выбросы за фронтом и за срезом Не более 5%
- неравномерность вершины Не более1%
• Пределы допускаемой основной относительной погрешности коэффициента заполнения 0.5 сигнала прямоугольной формы в диапазоне до 100 кГц Не более 1%
Общие характеристики генератора Г6-45:
• Питание 220±22 В, 50±1 Гц
• Потребляемая мощность 30 В · А
• Габариты 270х110х360 мм
• Масса 5 кг
