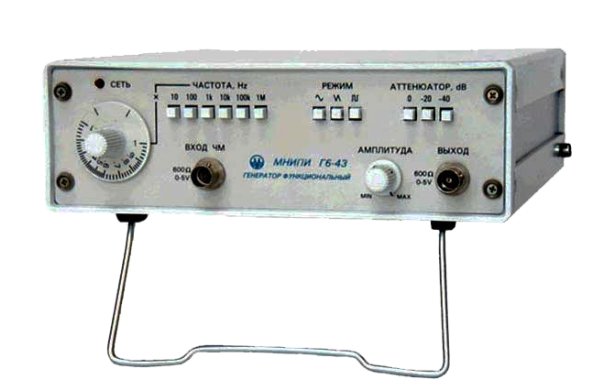

Генератор Г6-43
Генератор сигналов функциональный Г6-43 является многофункциональным прибором, обладает широким диапазоном частот, формирует калиброванные сигналы трёх форм. Генератор функциональный Г6-43 предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Особенности генератора Г6-43:
• Вход для автоматического управления (модулирования) частотой
• Формирование сигналов синусоидальной, треугольной и прямоугольной формы
• Малые габариты и вес
Технические характеристики генератора Г6-43:
• Формы выходных сигналов Синус, треугольник, прямоугольник
• Диапазон частот 1 Гц - 1 МГц
• Погрешность установки частоты ≤ 10% от максимальной частоты поддиапазона
• Нестабильность частоты За 15 мин 0,5%
• Амплитуда
- без нагрузки ≥ 20 В (размах сигнала)
- нагрузка 600 Ом ≥ 10 В (размах сигнала)
• Плавное ослабление ≥ 20 дБ
• ЧМ-модуляция
• Частота От 0 до 0,1 центральной частоты работы генератора
• мплитуда ≤ 5 В
• Полярность Любая
• Сигнал синусоидальной формы
• Коэффициент гармоник 5% в диапазоне от 10 Гц до 100 кГц
• Сигнал прямоугольной формы
• Длительность фронта и среза ≤ 150 нс
• Выбросы на вершинах сигнала ≤ 5% при работе на согласованную нагрузку
• Асимметрия импульсов ≤ 5%
• Сигнал треугольной формы
• Коэффициент нелинейности 1,5% в диапазоне частот от 1 до 100 Гц
Общие характеристики генератора Г6-43:
• Питание (220±22) В, (50±0,5) Гц
• Потребляемая мощность 10 В · А
• Рабочая температура 5°С - 40°С
• Влажность 80% при 25 °С
• Габаритные размеры 210x248x71 мм
• Масса 2 кг
