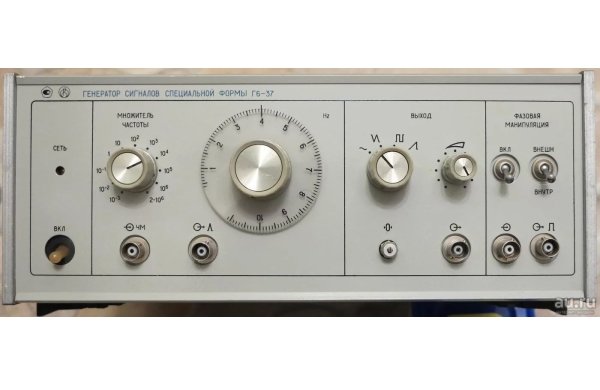

Генератор Г6-37
Генератор Г6-37 является источником электрических сигналов в диапазоне инфранизких, низких и высоких частот. Прибор применяется для комплексного определения характеристик цепей и систем. АЧХ узкополосных и широкополосных устройств, проверки приемопередающей аппаратуры с фазовой манипуляцией. Генератор Г6-37 выполнен по схеме функционального генератора с электронным управлением частотой. Благодаря электронному управлению генератором осуществляются частотная модуляиия и фазовая манипуляция выходных сигналов. Частота и амплитуда выходных сигналов изменяются плавно и дискретно переключателем "Множитель частоты" и внешним делителем. Заменяет генератор Г6-27.
Особенности генератора Г6-37:
• Широкий диапазон частот
• Внутренняя и внешняя манипуляция фазы и ЧМ выходных сигналов
• Форма выходных сигналов: синусоидальная, треугольная, прямоугольная, пилообразно-импульсная
• Жесткие условия эксплуатации
Технические характерстики генератора Г6-37:
• Диапазон частот 0,001 Гн - 20 МГц
• Пределы основной погрешности установки частоты ±2 % (0,1 Гц - 100 кГц)
±3% (0,001-0,1 Гц. 100 кГц-1 МГц)
±5% (1-10 МГи); ±10% (2-20 МГц)
• Амплитуда выходных сигналов 0,5 - 5 В (плавное регулирование)
5 мВ - 5 В (с внешним аттенюатором)
• Ослабление гармоник 1% (20 Гц - 1 кГц)
2,5% (1 - 200 кГц)
• Ослабление гармоник Не менее 30 дБ (200 кГц - 1 МГц)
Не менее 25 дБ (1-10 МГц)
• Коэффициент нелинейности треугольного сигнала 3% (0,001-0,1 Гц)
2% (1-100 кГц)
• Коэффициент нелинейности 3 % (0,001 - 0,1 Гц)
• Длительность фронта и среза прямоугольного сигнала Не более 30 нс (Rн=50 Ом)
• Пределы основной погрешности установки фазы ±15о
Общие характерстики генератора Г6-37:
• Питание 220±22 В, 50±0,5, 60±0,6 Гц; 220±11 В, 400+28-12Гц
• Потребляемая мощность 55 В*А
• Габариты 312X134X330 мм
• Масса 6,5 кг
