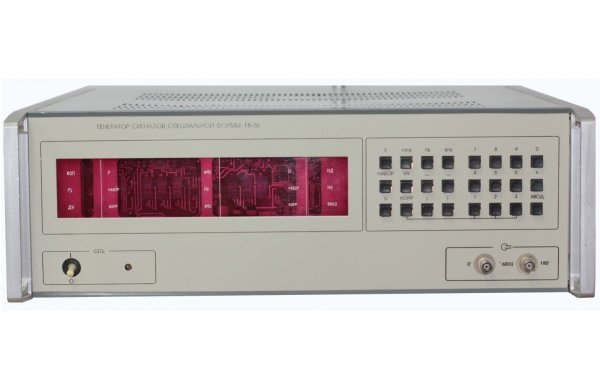

Генератор Г6-36
Генератор Г6-36 предназначен для генерирования сигналов трех форм в диапазонах инфранизких. низких и высоких частот. Прибор выдает противофазные одновременно на девяти выходах синусоидальные'сигналы с управляемой амплитудой на основном выходе; квадратурные синусоидальные сигналы с фазами 0, 90,. 180 и 270°, треугольный, прямоугольный сигналы и синхроимпульс с фиксированными амплитудами на дополнительных выходах. Генератор Г6-36 применяется для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.
Особенности генератора Г6-36:
В генераторе осуществляются цифровой синтез сигналов синусоидальной и треугольной формы с использованием ПЗУ и ЦАП и дальнейшая фильтрация сигналов с помощью комбинированных перестраиваемых фильтров.
Управление блоками цифрового синтеза осуществляется от тактового генератора, в котором применяется систему ФАПЧ с привязкой к опорной частоте, стабилизированной кварцем.
Технические характеристики генератора Г6-36:
• Диапазон частот 0,001 Гц - 99,9 кГц (три поддиапазона)
• Дискретность установки частоты Единица младшего разряда при трехзначном наборе частоты в каждом поддиапазоне
• Пределы основной погрешности установки частоты ±0,01 %
• Пределы основной погрешности установки амплитуды сигналов основного симметричного выхода ±2,5% (1-9,99 В) ±5% (0,01 - 0,99 В)
• Диапазон амплитуд сигналов на основном симметричном выходе 0,01 - 9,99 В (Rн = 600 Ом)
0,2-20,0 В (Rн > 100 кОм)
• Дискретность установки амплитуды 0,01 В
• Амплитуда сигналов на дополнительных выходах с фазовыми сдвигами 9 В (Rн = 1 кОм)
Амплитуда синхроимпульса 5 В (Rн = 1 кОм)
• Длительность фронта синхроимпульса 100 нс
• Коэффициент гармоник 0,5% (до 9,99 кГц)
1% (10-99,9 кГц)
• Неравномерность амплитуды сигналов основного выхода Не более ±1,5 %
• Уровень постоянной составляющей сигналов основного выхода Не более ±100 мВ
• Пределы основной погрешности фазовых сдвигов Не более: ±1о (до I кГц); ±2о (более 1 кГц)
Общие характеристики генератора Г6-36:
• Питание 220±22В, 50±0,5 или 60±0,5 Гц
• Потребляемая мощность 120 В*А
• Габариты 480х175х485 мм
• Масса 18 кг
