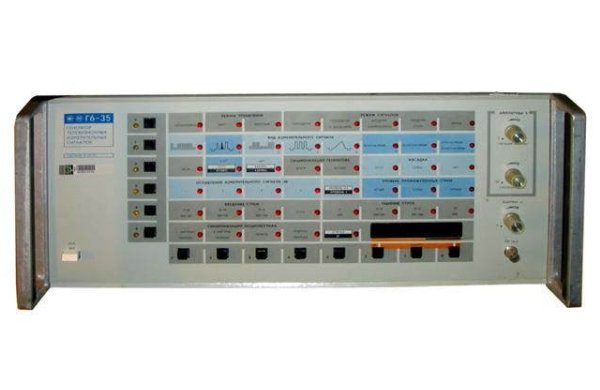

Генератор Г6-35
Генератор Г6-35 предназначен для определения основных качественных показателей телевизионных трактов радиорелейных, тропосферных и космических линий связи черно-белого и цветного телевидения по испытательным сигналам, вводимым в интервал кадрового гасящего импульса, или по периодическим измерительным сигналам.
Особенности генератора Г6-35:
Прибор может использоваться автономно в условиях лабораторий И цехов и в составе АИС телевизионных станций и аппаратно-студийных комплексов.
Генератор имеет встроенный микропроцессор, отличается удобным расположением органов управления на передней панели, широкими функциональными возможностями, высокой точностью установки параметров.
В комплект прибора входят ВЧ-переходы и кабели для соединения генератора с измерительной аппаратурой, а также пульт дистанционного управления.
Технческие характеристики генератора Г6-35:
• Количество периодических сигналов 12
• Вводимые испытательные строки 17, 18, 330, 331 или 20, 21, 333, 334
• Сигналы опознавания Строка 16 или 19
• Сигналы телеуправления и телеметрии Строка 329 или 332
• Эталонные сигналы частоты и времени Строка 6
• ежимы работы генератора Периодический; периодический с введением; введение синхросмеси; введение; обход
• Частота строк , Гц 15625±3
• Частота сигналов цветовой поднесушей , Гц 4433618±10
• Полоса качания сигналов качающейся частоты 0,5-8,5 МГц
• Номинальный размах импульсов 700±7 мВ
• Перекос вершины прямоугольных импульсов ±0,5 %
• Различия усиления сигналов яркости и цветности ±0,5 %
• Расхождение во времени сигналов яркости и цветности Не более 10 нс
• Импеданс входа и выхода 75 Ом (при затухании несогласованности не менее 34 дБ)
Общие характеристики генератора Г6-35:
• Потребляемая мощность 220 В*А
• Габариты 484х213х500 мм
• Масса 20 кг
