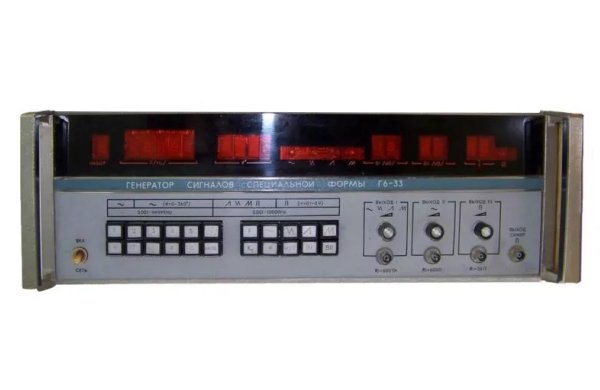

Генератор Г6-33
Генератор Г6-33 предназначен для проверки прецизионной по частотным параметрам аппаратуры, а также может использоваться как двухканальный генератор сигналов с калиброванным фазовым сдвигом. Высокая точность и стабильность по частоте и фазовому сдвигу в приборе обеспечиваются методом пассивного цифрового синтеза.
Имеются три независимых выхода сигнала.
Выход 1 - сигнал одной из четырех форм - синусоидальной, треугольной, пилообразно-импульсной и пилообразной.
Выход II - синусоидальный сигнал с регулируемым через 1° фазовым сдвигом (0-359°) относительно сигнала синусоидальной формы на выходе I.
Выход III - прямоугольные импульсы с переменной скважностью.
Генератор допускает подсоединение к ЛКП, при этом программируются: частота, форма выходного сигнала, ступенчатое ослабление сигналов на выходах I и II, фазовый сдвиг между синусоидальными сигналами на выходах I и II, коэффициент заполнения прямоугольного сигнала.
Особенности генератора Г6-33:
Режимы работы: НК. внутренняя и внешняя ЧМ и внешний запуск и пачка с регилируемой начальнои фазой колебании и переменной скважности
Форма выходных сигналов: синусоидальная, треугольная, прямоугольная, треугольная с регулируемым фронтом и срезом, прямоугольная с регулируемым коэффициентом заполнения
Встроенный модуляционный генератор с отдельным выходом
Возможность работы в ИИС
Управление прибором: ручное от ЛКП и внешнее в параллельном двоичном коде.
Технические характеристики генератора Г6-33:
• Диапазон частот, Гц
- синусоидальный сигнал 0,001 - 90999
- треугольный, прямоугольный, пилообразно-импульсный, пилообразный сигналы 0,001 - 10 000
• Дискретная установка частоты 0,001 - 1 Гц
• Погрешность установки частоты ±3*10-6 f
• Амплитуда сигнала на выходах I и II 5 мВ-5В (600Ом)
• Амплитуда сигнала на выходе III 5 В (50 Ом)
• Коэффициент гармоник синусоидального сигнала Не более 0,5-1 %
• Коэффициент нелинейности треугольного, пилообразно-импульсного и пилообразного сигналов 2% (0,001-0,1 Гц) и 3%(1-10 кГц)
Общие характеристики генератора Г6-33:
• Потребляемая мощность 170 В · А
• Питание 220±22 В, 50±0,5 Гц или 220±11В, 400+28-12 Гц
• Габариты 488х173х562 мм
• Масса 23 кг
