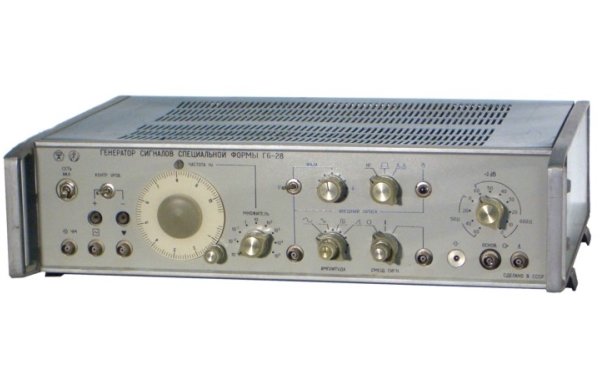

Генератор Г6-28
Генератор Г6-28 - источник сигналов в диапазоне инфранизких, низких и высоких частот. Прибор выполнен по схеме функционального генератора с электронным управлением частотой. Используется для комплексного определения характеристик цепей и систем, для исследования логических схем с помощью цифровых последовательностей, для имитации и создания задержки.
Особенности генератора Г6-28:
• Диапазон частот 0,001 Гц - 1 МГц
• Внешнее электронное управление частотой и постоянной составляющей
• Режим внешнего запуска и режима пачки, при котором возможно генерирование радиоимпульсов и одиночных колебаний,
• Скважность и длительность радиоимпульсов определяются внешними сигналами, а форма, амплитуда, частота и фаза колебаний в пачке - установкой соответствующих органов.
• Встроенный аттенюатор - коммутатор на 60 дБ и два типа нагрузок (600 и 50 Ом).
Технические характеристики генератора Г6-28:
• Диапазон частот 0,001 Гц - 1 МГц (9 поддиапазонов)
• Основная погрешность установки частоты ±1% (0,1 Гц 100 кГц)
±2% (0,001-0,1 Гц и 100 кГц-1 МГц)
• Выходное напряжение
• Коэффициент гармоник, % 1 (20 Гц-10 кГц)
1,5(10 -100 кГц)
3 (выше100 кГц)
• Длительность фронта и среза прямоугольного сигнала 60 нс
Общие характеристики генератора Г6-28:
• Потребляемая мощность 60 В · А
• Габариты 490X135X370 мм
• Масса 12,5 кг
