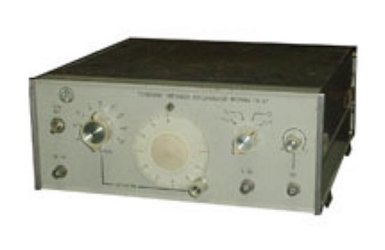

Генератор Г6-27
Г6-27 - источник электрических сигналов в диапазоне инфрнизких, низких и высоких частот.
Выполнен по схеме функционального генератора с электронным управлением частотой. Обеспечивает электронное управление частотой в больших пределах, в том числе дистанционное от внешних сигналов (ЧМ). Применяется для проверки АЧХ как узкополосных, так и широкополосных устройств. Частота и амплитуда выходных сигналов изменяются плавно и дискретно.
Технические характеристики генератора Г6-27:
• Диапазон частот 0.001 Гц … 1 МГц (9 поддиапазонов)
• Основная погрешность
установки частоты 0.1 Гц…100 кГц ±2%
0.001…6.1 Гц и 100 кГц…1 МГц ±3%
• Амплитуда импульсов на нагрузке 50 Ом
в пределах потенциальных уровней –20…+20 В 20 мВ … 40 В
• Выходное напряжение 5 мВ … 5 В (600 Ом)
• Коэффициент гармоник 20 Гц … 100 кГц 1.5%
100 кГц … 1 МГц 5%
• Длительность фронта и среза прямоугольного сигнала 150 нс
• Общие характеристики генератора Г6-27:
• Потребляемая мощность 30 В · А
• Габариты 339X180X335 мм
• Масса 6 кг
