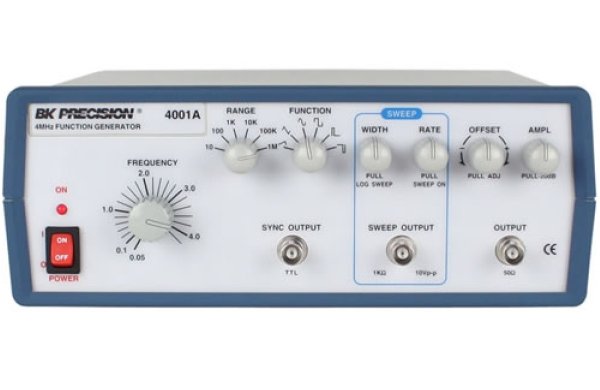

Модель 4001А представляет собой генератор развертки. Функция развертки обеспечивает линейное или логарифмическое свипирование с регулируемыми значениями времени и глубины свипирования.
Функции:
- Генерирует сигналы синусоидальной, треугольной и прямоугольной формы в диапазоне 0,5 Гц – 4 МГц.
- Выходной сигнал 20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
- Выходной сигнла ТТЛ < 25 нс
- Смещение DC 100%
- Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ
ХАРАКТЕРИСТИКИ ОСНОВНОГО ВЫХОДНОГО СИГНАЛА
Диапазон частот..........0,5 Гц – 4 МГц в 6 диапазонах
Формы сигнала..........6 форм сигнала (синус, прямоугольный, треугольный, прямоугольный, импульс (+); импульс (-); пилообразный)
Амплитуда..........20 В пик-пик в разомкнутую цепь (10 В пик-пик на нагрузке 50 Ом)
Аттенюатор..........0 дБ, - 20 дБ (+ 2%)
Выходной импеданс..........50 Ом (+ 2%)
Смещение DC..........+ 10 В (ручка ADJ.)
Регулировка частоты..........Точность частотомера
Искажение.........< 1%, 1 Гц - 100 кГц
Время нарастания/спада..........< 60 нс
Вход частотного фильтра (VCF)..........Регулируется в пределах 0 - 10 В
ХАРАКТЕРИСТИКИ СИНХРОСИГНАЛА:
Время нарастания..........< 40 нс
Уровень.......... > 2 В пик-пик (в разомкнутую цепь)
Формы сигнала..........Прямоугольный, импульсный
СВИПИРОВАНИЕ
Режим..........Линейное/логарифмическое свипирование
Глубина свипирования.......... > 100:1, плавная регулировка
Время свипирования..........от 10 мс до 5с, плавная регулировка
Выходное напряжение свипирования..........10 В пик-пик (в разомкнутую цепь)
Выходной импеданс..........1 кОм + 2%
| Частотомер | Модель 4001А | Модель 4003А |
| Дисплей | - | 6-разрядный ЖК-дисплей с функцией автоматического переключения диапазонов; 0,36 дюйма |
| Время стробирования | - | Автовыбор (0,25 с – 10 с) |
| Разрешение | - | 0,001 Гц |
| РЕЖИМ | - | Генератор функции (ВНУТР.)/Частотомер (ВНЕШ.) |
| Аттенюатор | - | 0 дБ, - 26 дБ (+ 2%) |
| Погрешность | - | < 0,02% ± 1 цифра |
| Временная база | - | 200 МГц (+ 10 ppm) |
| Диапазон частот | - | 0,2 Гц –-60 МГц |
| Чувствительность | - | 25 мВ, среднеквадратичное значение при частоте 1 МГц |
| Макс. входной сигнал | - | 250 В, среднеквадратичное значение |
| Входной импеданс | - | 1 МОм +2% |
| Источник питания | 115/230 В переменного тока + 10%, 50/60 Гц, 25 Вт | |
| Размеры | 275 x 90 x 300 мм | |
| Масса нетто | 2,2 кг | 2, 5 кг |
