Генератор функциональный AKTAKOM АНР-1110
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Особенности
| • прямой цифровой синтез | |
| • 2 идентичных канала | |
| • форма выходного сигнала: 16 типов | |
| • длина записи: 1024 точек | |
| • разрешение по амплитуде: 8 бит | |
| • дискретизация: 100 Мвыб/сек | |
| • режим свипирования | |
| • разрешение по амплитуде: 8 бит | |
| • виды модуляции: частотная модуляция (ЧМ) | |
| • источник модуляции: внутренний, внешний | |
| • выходной импеданс: 50 Ом, высокий | |
| • встроенный частотомер 100 МГц | |
| • аттенюатор: 20 дБ, 40 дБ, 60 дБ | |
| • дисплей: 8 разрядов, 2 строки, LED | |
| • интерфейс USB | |
| • питание: 100...240 В АС ±10%, 50 Гц ± 5Гц | |
| • потребляемая мощность: < 30ВА | |
| • габаритные размеры: 254x103x325 мм | |
| • масса: 3 кг |
Технические характеристики
| Частотные характеристики (канал А и В) | |
| Частота выходного сигнала | 30 мГц...10 МГц (синус) 30 мГц...1 МГц (кроме синуса) |
| Разрешение | 10 мГц (Fуст 100 мГц (1 МГц≤Fуст |
| Точность установки частоты | ± (50 ppm Fуст + 4 е.м.р.) |
| Амплитудные характеристики (канал А и В) | |
| Амплитуда выходного сигнала (высокий импеданс) | 1 мВп-п...20 Вп-п |
| Шаг установки амплитуды | 1 мВп-п |
| Точность установки амплитуды | ± (1%+2мВ) (Fуст=1кГц) |
| Неравномерность АЧХ | ±10% (1 МГц<Fуст≤10 МГц, 20 Вп-п) |
| Смещение (канал А и В) (высокий импеданс, ослабление 0 дБ) | |
| Диапазон смещения | ±10 В |
| Разрешение | 10 мВ |
| Точность | ± (1%+2 е.м.р.) |
| Свипирование (канал А) | |
| Тип свипирования | линейное |
| Диапазон свипирования | полный |
| Шаг свипирования | равен разрешению |
| Цикл свипирования | 10 мс…60 с |
| Направление свипирования | вверх, вниз, вверх-вниз |
| Синусоида (канал А и В) | |
| Коэффициент гармоник | ≥-40 дБн в диапазоне ≥-35 дБн в диапазоне 1 МГц…10 МГц |
| Общие искажения | ≤1% (20Гц…100 кГц, 20 Вп-п) |
 |
 |
 |

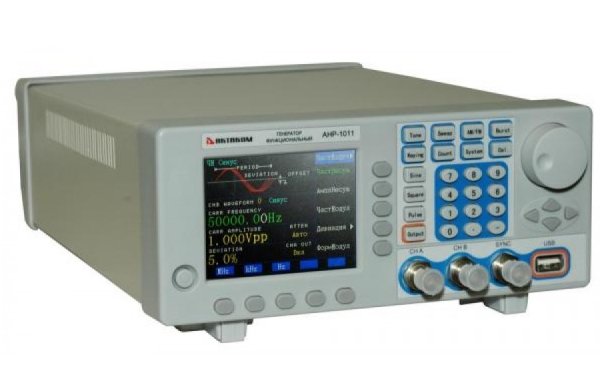

| вид спереди | вид сбоку | вид сзади |
Технические характеристики
| Меандр (канал А и В) | |
| Время нарастания/спада | ≤ 35 нс |
| Скважность | 1%...99% |
| Отношение между каналами А и В | |
| Частота канала B | возможность установки частоты канала B, как гармоника от частоты канала A |
| Номер гармоники | 0,1..250 |
| Частота гармоники | ≤1 МГц |
| Фазовый сдвиг между каналами | 0…360º |
| Разрешение | 1º (f≤200 кГц) |
| Частотная модуляция (канал А) | |
| Несущая частота | частота канала А |
| Модулирующий сигнал | внутренний сигнал канала B или внешний сигнал |
| Девиация частот | 0…10% |
| Выход синхронизации | |
| Форма сигнала | меандр, время нарастания/спада ≤20 нс |
| Амплитуда | TTL или CMOS уровень низкий уровень < 0,3 В; высокий уровень > 4 В |
| Частота | частота SYNC = частоте выбранного канала частота SYNC=частота канала B при ЧМ |
| Частотомер | |
| Частотный диапазон | 1 Гц…100 МГц |
| Амплитуда | 200 мВп-п…20 Вп-п |
Комплектация
| • Прибор • Шнур питания • Кабель BNC • Измерительный кабель • Кабель USB • Руководство по эксплуатации • Габариты в упаковочной таре 290х175х420 мм, вес 4,5 кг. |
Гарантийный срок: 14 месяцев
