Генератор функциональный AKTAKOM АНР-1041
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Особенности
| • | прямой цифровой синтез |
| • | 2 канала |
| • | режим свипирования |
| • | режим выдачи пачек импульсов |
| • | виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция |
| • | источник модуляции: внутренний, внешний |
| • | память: 40 групп настроек |
| • | выходной импеданс: 50 Ом, высокий |
| • | выход внешней синхронизации (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В) |
| • | встроенный частотомер 100 МГц |
| • | аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ |
| • | дисплей: графический, цветной ЖК TFT 5,7" |
| • | интерфейс USB host, USB device, RS-232 |
| • | питание: 220 В АС ±10%, 50 Гц±5% |
| • | потребляемая мощность: < 30ВА |
| • | габаритные размеры: 254x103x374 м |
| • | масса: 3,15 кг |
Технические характеристики
Канал А
| Параметры сигнала | |
| Форма сигнала | синус, меандр, импульс, DC |
| Длина записи | 3...16000 точек |
| Разрешение по амплитуде | 10 бит |
| Дискретизация | 180 Мвыб/с |
| Частотные характеристики | |
| Частота выходного сигнала | 40 мкГц...40 МГц (синус) 40 мкГц...5 МГц (иные) |
| Разрешение | 40 мГц (40 мГц...40 МГц) 40 мкГц (40 мкГц...1 кГц |
| Точность установки частоты | ± 50 ppm |
| Амплитудные характеристики | |
| Амплитуда выходного сигнала | 2 мВпик...20 Впик (высокий импеданс) |
| Шаг установки амплитуды | 20 мВпик (для амплитуды >2В) 2 мВпик (для амплитуды <2В) |
| Точность установки амплитуды | ± (1%+2мВ) (f=1кГц, >5 мВскз) |
| Неравномерность АЧХ | ±5% ( ±10% (1 МГц≤f≤15 МГц) |
| Встроенный амплитудный усилитель | Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом) Макисмальный выходной уровень: 30 Впик Диапазон частот: 1 Гц...200 кГц |
| Смещение | |
| Диапазон смещения | ±10 В (высокий импеданс) |
| Разрешение | 20 мВ |
| Точность | ± (1%+20 мВ) |
| Свипирование | |
| Тип свипирования | по частоте: линейное по амплитуде: линейное |
| Диапазон свипирования | полный |
| Шаг свипирования | равен разрешению |
| Цикл свипирования | 10 мс…60 с |
| Направление свипирования | вверх, вниз, вверх-вниз |
| Синусоида | |
| Коэффициент гармоник | -50 дБн в диапазоне DC...1 МГц -40 дБн в диапазоне 1 МГц…15 МГц |
| Общие искажения | ≤0,5% (20Гц…200 кГц, 20 В пик) |
| Меандр | |
| Время нарастания/спада | ≤20 нс |
| Скважность | 50% |
| Импульс | |
| Время нарастания/спада | ≤20 нс |
| Скважность | 1%...99% |
| Длительность импульса | 100 нс...20 с |
| Разрешение | 5 нс |
| Амплитудная модуляция | |
| Источник модуляции | внутренний, внешний |
| Коэффициент модуляции | 0...100% |
| Амплитуда внешнего сигнала | 2 В пик (-1 В...+1 В) |
| Амплитудная манипуляция | |
| Источник модуляции | внутренний, внешний |
| Тип | ASK, OSK |
| Интервал | 0,1 мс...1000 с |
| Частотная модуляция | |
| Источник модуляции | внутренний, внешний |
| Девиация частоты | 0...100 кГц (несущая > 5 МГц) |
| Амплитуда внешнего сигнала | 2 В пик (-1 В...+1 В) |
| Частотная манипуляция | |
| Источник модуляции | внутренний, внешний |
| Тип | 2FSK, 4FSK |
| Интервал | 0,1 мс...1000 с |
| Фазовая манипуляция | |
| Источник модуляции | внутренний, внешний |
| Тип | 2PSK, 4PSK |
| Фазовый сдвиг | 0..360° |
| Разрешение | 0,1º |
| Интервал | 0,1 мс...1000 с |
| Режим выдачи пачек | |
| Режимы | непрерывный, одиночный |
| Интервал | 0,1 мс...1000 с |
| Частота выдачи пачек | |
| Длительность | 1...10000 циклов |
| Источник | внутренний, внешний |
 |
 |
 |

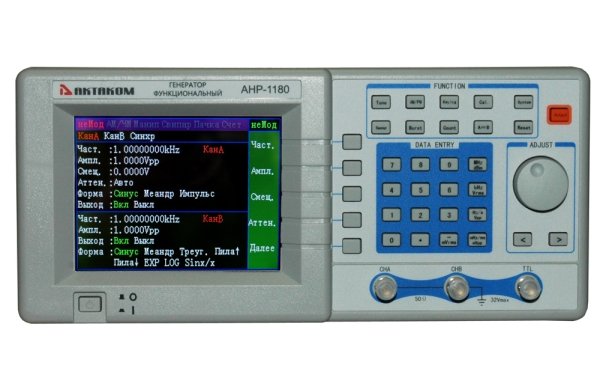

| вид спереди | вид сбоку | вид сзади |
Технические характеристики
Канал B
| Параметры сигнала | |
| Форма сигнала | 11 типов |
| Длина записи | 4096 точек |
| Разрешение по амплитуде | 10 бит |
| Дискретизация | 50 Мвыб/с |
| Частотные характеристики | |
| Частота выходного сигнала | 10 мкГц...5 МГц (синус) 10 мкГц...500 кГц (другие типы) |
| Разрешение | 10 мкГц |
| Точность установки частоты | ± (50 ppm + 10 мкГц) |
| Амплитудные характеристики | |
| Амплитуда выходного сигнала | 10 мВпик...20 Впик (высокий импеданс) |
| Шаг установки амплитуды | 20 мВпик (> 2 В) 2 мВпик (< 2 В) |
| Выходной импеданс | 50 Ом |
| Отношение к каналу A | |
| Частота канала B | возможность установки частоты канала B как гармоника от канала A |
| Номер гармоники | < 10 |
| Частотный диапазон | < 1 МГц (гармоника = 1) < 150 кГц (гармоника >1) |
| Фазовый сдвиг между каналами | 0...360º |
| Разрешение по фазе | 0,1º |
| Режим выдачи пачек | |
| Режимы | непрерывный, одиночный |
| Диапазон | 10 мГц...1 МГц |
| Частота выдачи пачек | 40 мГц..500 кГц |
| Длительность | 1...65000 циклов |
| Частотомер | |
| Частотный диапазон | 0,1 Гц…100 МГц |
| Амплитуда | Минимальное значение: 50 мВскз (1 Гц..50 МГц) 100 мВскз (50 МГц...100 МГц) 150 мВскз (0,1 Гц...1 Гц) Максимальное значение: 20 Впик |
| Время счета | 10 мс...10 с |
| Диапазон | 1...4290000000 |
Комплектация
| • Прибор • Шнур питания • Кабель BNC • Измерительный кабель • Кабель USB • Руководство по эксплуатации • Габариты в упаковочной таре 400х240х385 мм, вес 5,8 кг. |
Гарантийный срок: 14 месяцев
