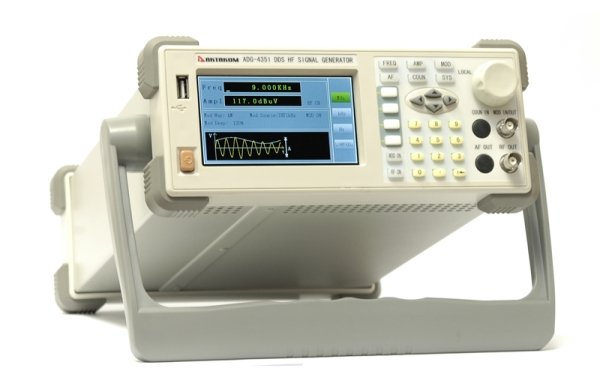

Генератор функциональный AKTAKOM ADG-4351
Генератор ADG-4351 используют технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 9 кГц до 350 МГц и с уровнем выходного сигнала от -127 дБм до +13 дБм. Генератор может выдавать немодулированный сигнал, а также выдать сигналы с АМ, ФМ, ЧМ, ФМН, ЧМн модуляциями и работать в режиме качания частоты.
Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.
Технические характеристики
| • Частота выходного сигнала: 9 кГц...350 МГц • Разрешение по частоте: 1 Гц • Опорный генератор: TCXO 10.000 МГц • Температурная стабильность: ±2.5 ppm • Амплитуда выходного сигнала (50 Ом): 0,3 мкВскз…1 Вскз • Выходной уровень на РЧ (50 Ом): -105…+13 дБм нормированно; -127…+13 дБм не нормированно • Разрешение по амплитуде: 0,1 дБ • Негармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм) • Гармонические искажения, не более: -30 дБн (типичное, уровень ≤+4дБм) • Субгармонические искажения, не более: -40 дБн (типичное, уровень ≤+4дБм) • Нелинейность: ±1 дБ (уровень ≤+4дБм, F=400 кГц) • Форма выходного сигнала: синус • Виды модуляции: AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция) • Режим качания частоты |
Параметры амплитудной модуляции (AM)
| • Частота несущей: 9 кГц…350 МГц • Глубина модуляции: 0…120% • Разрешение: 0.1% (при глубине <10%), 1% (>10%) • Погрешность: ±7% • Внутренняя и внешняя модуляция • Частота внутренней модуляции: 1 кГц или 400 Гц • Частота внешнего модулирующего сигнала: 20 Гц...10 кГц |
Параметры FM (частотной модуляции)
| • Частота модуляции: 0…100 кГц • Разрешение: 1 Гц(< 1 кГц), 10 Гц (≥ 1 кГц) • Погрешность: ±7 % • Внутренняя модуляция • Частота внутренней модуляции: 1 кГц или 400 Гц |
Параметры PM (фазовой модуляции)
| • Девиация фазы: 0,1…6,0 рад • Разрешение: 0,1 рад • Погрешность: ±7 % • Внутренняя модуляция • Скорость модуляции: 1 кГц или 400 Гц |
Параметры FSK (частотной манипуляция)
| • Уровень модулированного сигнала – TTL • Диапазон частоты скачка: 0...18 МГц • Внешняя модуляция |
Параметры PSK (фазовой манипуляция)
| • Уровень модулированного сигнала – TTL • Диапазон фазы: 0...360° • Внешняя модуляция |
Свипирование частоты
| • Время свипирования: 10…1000 мс • Шаг свипирования: 10 мс • Диапазоны свипирования: 9 кГц…350 МГц |
 |
 |
 |
| Лицевая панель | Вид сбоку | Вид сзади |
Комплектация
| • Прибор • Шнур питания • Кабель соединительный BNC-BNC • Руководство по эксплуатации |
Дополнительная комплектация
| • BNC кабель PTL922, PTL923, PTL924 |
