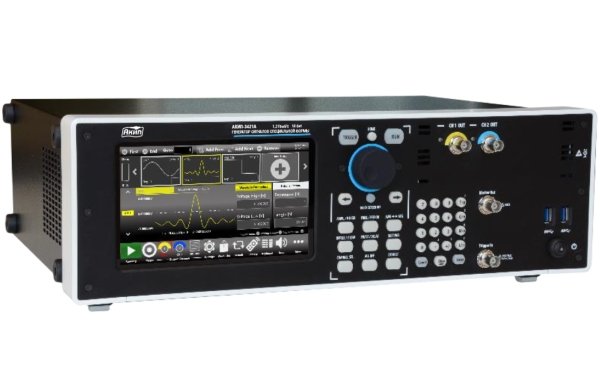

Особенности генератора cигналов специальной формы АКИП-3421А:
- Аналоговые каналы: 2 (полностью независимые);
- Опция - цифровые каналы: 8;
- Диапазон частот (синус): 1 мкГц – 300 МГц;
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит;
- Частота дискретизации 1,2 ГГц;
- Память 2/64/128 МБ/канал в зависимости от опции;
- Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
- Внутренний опорный генератор: 10-6;
- Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие (12 видов);
- Режим формирования сигнала произвольной формы до 400 МГц;
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Под управлением ОС Windows 10;
- Интерфейсы: USB, LAN, DVI, VGA;
- Высота 3U, возможность монтажа в 19” стойку (опция).
Технические характеристики
| Параметр | Значение | |||
| АКИП-3421А (2М) | АКИП-3421А (64М) | АКИП-3421А (128М) | ||
| Выходные параметры | ||||
| Число каналов | 2 – аналоговые 2 – маркеры 8 – цифровые (опция) |
|||
| Частотный диапазон (для синуса) | 1 мкГц … 300 МГц | |||
| Разрешение | 1 мкГц | |||
| Погрешность установки частоты | ±10-6 | |||
| Выходное сопротивление | 50 Ом, 5 Ом | |||
| Выходной уровень (50 Ом) | 0 … 6 Впик-пик (опционально до 12 Впик-пик) | |||
| Погрешность установки уровня | ±(1% от уст. + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик < 0,5 мВ (5 разрядов) |
|||
| Тип разъема аналоговых каналов | BNC | |||
| Постоянное смещение | ||||
| Диапазон смещения постоянной составляющей (50 Ом) | -3 … +3 В (опционально: -6 … +6) | |||
| Погрешность установки | ±(1% от уст. + 10 мВ) | |||
| Синусоида | ||||
| Неравномерность АЧХ относительно 1 кГц | ± 0,5 дБ (DC ... 300 МГц, 1 Впик-пик) | |||
| Частотный диапазон | 1 мкГц … ≤ 70 МГц: 6 Впик-пик 70 МГц … ≤ 120 МГц: 4,5 Впик-пик 120 МГц … ≤ 180 МГц: 3 Впик-пик 180 МГц … 300 МГц: 1,5 Впик-пик |
|||
| Коэффициент гармоник (при уровне не более 1 Впик-пик) | 1 мкГц … ≤ 10 МГц: < -60 дБн 10 МГц … ≤ 50 МГц: < -55 дБн 50 МГц … ≤ 100 МГц: < -45 дБн 100 МГц … 300 МГц: < -30 дБн |
|||
| КНИ (коэффициент нелинейных искажений) | < 0,1 % (10 Гц ... 20 кГц, 1 Впик-пик) | |||
| Негармонические составляющие (при уровне не более 1 Впик-пик) | 1 мкГц … ≤10 МГц: < -65 дБн 10 МГц … 300 МГц: < -55 дБн |
|||
| Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц) | < -120 дБн/Гц (10 МГц) | |||
| Меандр | ||||
| Частотный диапазон | 1 мкГц … ≤ 40 МГц: 6 Впик-пик 40 МГц … ≤ 80 МГц: 5 Впик-пик 80 МГц … ≤ 150 МГц: 3,5 Впик-пик |
|||
| Время нарастания/спада | 2 нс … 1000 с | |||
| Выброс | 2% | |||
| Джиттер | < 20 пс | |||
| Пила, треугольник | ||||
| Диапазон частот | 1 мкГц … 15 МГц | |||
| Нелинейность | ≤0,1% | |||
| Перестраиваемая скважность | 0,0 – 100,0% | |||
| Импульс | ||||
| Диапазон частот | 1 мкГц … ≤ 5 МГц: 6 Впик-пик 5 МГц … ≤ 60 МГц: 5 Впик-пик 60 МГц … ≤ 150 МГц: 3,5 Впик-пик |
|||
| Длительность импульса | От 2,5 нс | |||
| Время нарастания/спада | 2 нс … 1000 с, разрешение 2 пс | |||
| Диапазон изменения скважности | 0,1% … 99,9% | |||
| Выброс | 2% | |||
| Джиттер | < 20 пс | |||
| Произвольная форма (СПФ) | ||||
| Диапазон частот | 1 мкГц … 150 МГц | |||
| Длина памяти | 2 … 16 тысяч точек – стандартный режим | |||
| Расширенный режим: 16 … 2 МБ |
Расширенный режим: 16 … 64 МБ |
Расширенный режим: 16 … 128 МБ |
||
| Разрешение ЦАП | 14 бит | |||
| Частота дискретизации | 1,2 ГГц | |||
| Минимальное время нарастания/спада | 1,1 нс | |||
| Джиттер | 800 пс | |||
| Пакетный режим | ||||
| Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ | |||
| Режим запуска | Синхронизированный или по строб-импульсу | |||
| Число импульсов в пакете | 1 … 4294967295 импульсов или бесконечно | |||
| ГКЧ | ||||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | |||
| Время качания | 40 нс ... 2000 с ± 1 % | |||
| Погрешность установки времени качания | ≤ 0,4 % | |||
| Закон качания | Линейный, логарифмический, пошаговый, пользовательский | |||
| Источник синхронизации | Внешний, внутренний, ручной | |||
| АМ, ЧМ | ||||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | |||
| Источник модуляции | Внешний/внутренний | |||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц) | |||
| Модулирующее колебание (внешнее) | до 8 МГц | |||
| Коэффициент АМ | 0 ... 120 % (АМ) | |||
| ФМ | ||||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | |||
| Источник модуляции | Внешний/внутренний | |||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц) | |||
| Модулирующее колебание (внешнее) | до 8 МГц | |||
| Диапазон установки девиации фазы | 0º ... 360º | |||
| ЧМН, АМН | ||||
| Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ | |||
| Источник модуляции | Внешний/внутренний | |||
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) | |||
| Частота модуляции | 500 мкГц ... 48 МГц | |||
| Модулирующее колебание (внешнее) | до 8 МГц | |||
| Частота скачка ЧМн | 1 мкГц ... 300 МГц | |||
| Скачок фазы ФМн | 0º ... 360º | |||
| ШИМ | ||||
| Формы несущей | Импульс | |||
| Источник модуляции | Внешний/внутренний | |||
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная | |||
| Частота модуляции | 500 мкГц ... 48 МГц | |||
| Модулирующее колебание (внешнее) | до 8 МГц | |||
| Диапазон девиации | 0% ... 50% от периода импульса | |||
| Цифровые каналы (опция) | ||||
| Число каналов | 8 | |||
| Тип разъема | Mini-SAS HD (на задней панели) | |||
| Выходное сопротивление | 5 Ом | |||
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов | |||
| Время нарастания/спада | < 1 пс | |||
| Частота дискретизации | 1,2 ГГц | |||
| Дополнительные входы/выходы | ||||
| Маркер | 1 канал, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ) | |||
| Синхровход/Строб | тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; минимальная длительность импульса 3 нс | |||
| ОГ вход | Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц | |||
| ОГ выход | Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик | |||
| Внешняя модуляция | Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискретность 40 МГц); выходной уровень: -0,5 В ... +0,5 В | |||
| Общие данные | ||||
| Дисплей | Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600 | |||
| Операционная система | Windows 10 | |||
| Интерфейс | USB (2-USB 2.0), LAN | |||
| Выходы (задняя панель) | 2-PS/2 (мышь, клавиатура), порт внешнего монитора | |||
| Напряжение питания | 100…240 В, 50 / 60 Гц | |||
| Габаритные размеры | 135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U |
|||
| Масса | 9,5 кг | |||
Комплект поставки
| № | Наименование | Количество |
| 1 | Генератор АКИП-3421А (64М) с памятью 64 МБ | 1 |
| 2 | Шнур питания | 1 |
| 3 | Заводской сертификат соответствия | 1 |
| 4 | Руководство по эксплуатации | 1 |
