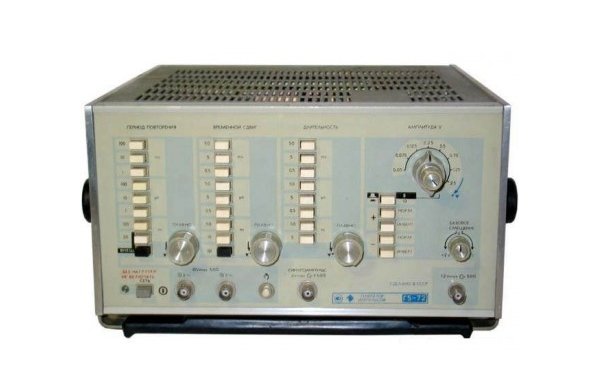

Г5-72 генератор
Источник импульсных напряжений с широким диапазоном изменения периода повторения, временного сдвига, длительности и амплитуды выходных импульсов. Используется для исследования и проверки быстродействующих радиоэлектронных устройств, интегральных схем, систем связи, измерительной и вычислительной техники.
Основные данные Г5-72
• Период повторения:
- в режиме одинарных импульсов 20 нс - 1 с
- в режиме парных импульсов 50 нс - 1 с
• Погрешность установки периода повторения 0,1 Т
• Максимальная амплитуда 10 В (50 Ом)
• Погрешность установки амплитуды 0,1 U + 0,25 В
• Длительность импульсов 5 нс - 500 мс
• Погрешность установки длительности 0,1 т + 3 нс
• Длительность фронта, среза не более 2 нс
• Выброс на вершине и в паузе между импульсами 10%
• Неравномерность вершины и исходного уровня в паузе между импульсами не более 5%
• Временной сдвиг (задержка) основного импульса относительно синхроимпульса 10 нс - 500 мс
• Погрешность установки временного сдвига 0,1 D + 3 нс
