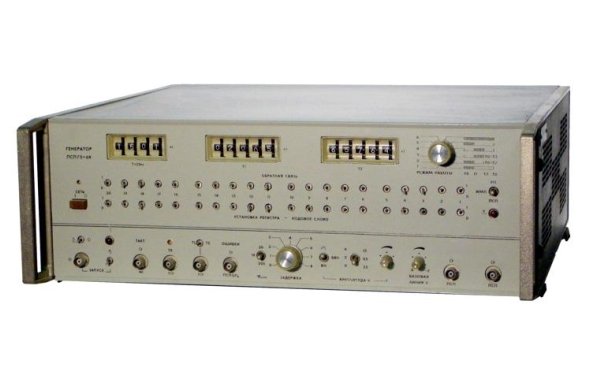

Г5-69 генератор
Источник сложных видов выходных последовательностей импульсов.
Режимы работы: формирование ПСП, кодовых комбинаций, сегментов, серий (пакетов импульсов); сложение ПСП с внешними исследуемыми сигналами; детектирование ошибок; однократное формирование ПСП, кодовой комбинации, сегмента; формирование униполярных и многопозиционных сигналов.
Основные данные Г5-69
• Период ПСП 2n - 1 (n = 3 - 20)
• Длина кодовой комбинации 2 - 20 бит
• Число символов сегмента 10 - 1000
• Максимальная амплитуда импульсов 3,5 В
• Длительность фронта, среза не более 5 нс
• Период повторения непрерывных импульсных сигналов 50 нс - 250 с
• Период повторения тактовых импульсов 25 нс - 250 мкс
• Длительность непрерывных импульсных сигналов 25 нс - 25 с
• Длительность импульсных униполярных сигналов в режиме RZ 10; 20; 200 нс (дискретно)
• Нестабильность периода повторения 10-5 T
