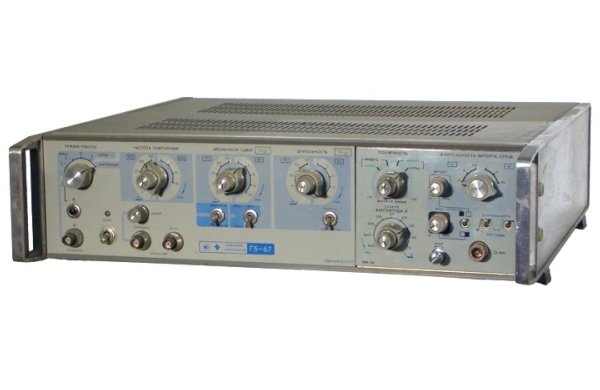

Г5-67 генератор
Широкополосный источник простых видов выходных последовательностей импульсов. Применяется при исследовании и проверке быстродействующих радиоэлектронных устройств, систем связи с импульсно-кодовой модуляцией, интегральных схем, полупроводниковых приборов.
Основные данные Г5-67
• Частота повторения;
- режим одинарных импульсов 1 кГц - 50 МГц;
- режим парных импульсов 1 кГц - 20 МГц
• Погрешность установки частоты повторения 0,1 F
• Амплитуда импульсов на нагрузке 50 Ом 50 мВ - 5 В
• Погрешность установки амплитуды 0,1 U + 0,1 В
• Длительность импульсов 10 нс - 300 мкс
• Погрешность установки длительности 0,1т + 3 нс
• Длительность фронта, среза 5 нс - 300 мкс
• Нелинейность фронта, среза не более 10%
• Выброс на вершине и в паузе после импульса не более 10%
• Неравномерность вершины и исходного уровня в паузе между импульсами не более 10%
• Временной сдвиг (задержка) основного импульса относительно синхроимпульса 10 нс - 300 мкс
• Временной сдвиг (опережение) основного импульса относительно синхроимпульса 300 нс - 300 мкс
• Погрешность установки временного сдвига 0,1 D + 4 нс
• Временной сдвиг второго импульса пары относительно первого 20 нс - 300 мкс
