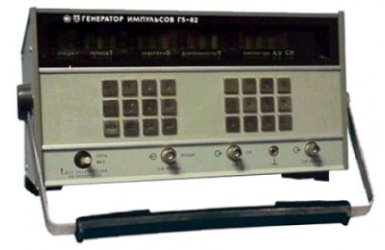

Г5-82 генератор
Предназначен для измерения последовательностей одинарных и парных видеоимпульсов обеих полярностей. Применяется как автономно, так и в составе АИС с управлением через КОП при исследованиях, регулировке, настройке и контроле импульсных и цифровых устройств.
Принцип действия генератора основан на цифровом способе формирования параметров выходных импульсов. Имеются цифровой отсчет и сенсорное устройство установки параметров импульсных сигналов и режимов работы.
В состав прибора входит выносное устройство повышения амплитуды, позволяющее увеличивать амплитуду видеоимпульсов до 100 В.
Основные данные Г5-82
• Период повторения, мкс:
- одинарных импульсов 1 - 9,9*107
- парных импульсов 2 - 9,9*107
• Длительность импульсов 0,1 - 5*106 мкс
• Временной сдвиг основного импульса относительно синхроимпульса 0,1 - 5*106 мкс
• Амплитуда импульсов 0,006 - 60 В
• Погрешность установки:
- периода повторения импульсов ± 0,003 Т
- длительности импульсов (0,03T + 0,04) мкс;
- амплитуды (0,1 U + 0,1) В
