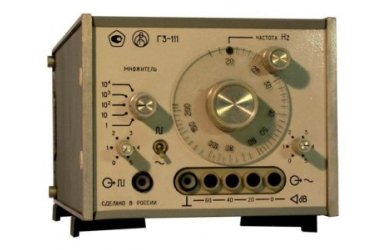

Г3-111 Генератор НЧ
Источник электрических сигналов синусоидальной и прямоугольной формы. Генератор RС-типа с плавной установкой частоты в пределах каждого из пяти поддиапазонов предназначен для настройки и испытания различной радиоаппаратуры звукового, ультразвукового и СВ диапазонов.
Частота генератора может быть синхронизирована внешним сигналом произвольной формы. Система стабилизации выходного напряжения обеспечивает равномерную ЛЧХ генератора и постоянство уровня при воздействии дестабилизирующих факторов. Регулировка напряжения плавкая и дискретная в широких пределах.
Основные данные Г3-111
• Диапазон частот 20 Гц-2 МГц (5 поддиапазонов)
• Основная погрешность установки частоты ±[1 +(50/f)] %
• Выходное напряжение 5 В (600 Ом)
• Ослабление выходного напряжения: 0-60 дБ с дискретностью через 20 дБ (с аттенюатором); -22 дБ (плавно регулируемое)
• Изменение выходного напряжения при перестройке частоты (относительно уровня напряжения на частоте 1 кГц): ±1,5% (20 Гц-100 кГц), ±5% (свыше 100 кГц)
• Коэффициент гармоник, %: 0,5 (20-200 Гц; 20-200 кГц); 0,3(200 Гц-20 кГц); 1 (200 кГц-1 МГц); 2.(1-2 МГц)
• Параметры сигнала прямоугольной формы:
- амплитуда (размах) 10 В (600 Ом);
- скважность 2;
- длительность фронта и среза 100 нс
