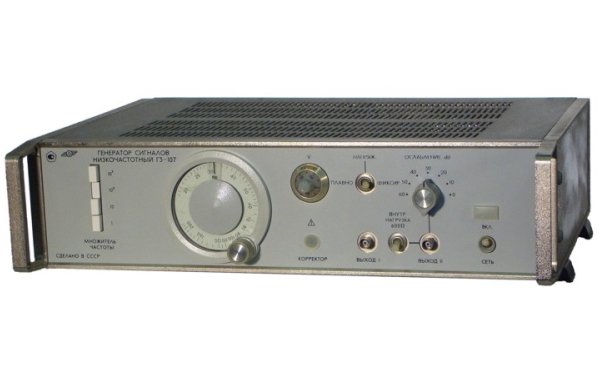

Г3-107 Генератор НЧ
Генератор RС-типа с плавной установкой частоты в пределах каждого из четырех поддиапазонов. Г3-107 применяется в измерительной технике, радиовещательной и телевизионной аппаратуре для проверки и исследования коэффициентов передачи различных активных и пассивных четырехполюсников, определения стабильности параметров радиотехнических устройств вс времени и при воздействии дестабилизирующих факторов. Выходное напряжение стабилизировано с высокой точностью во всем рабочем диапазоне частот.
В приборе Г3-107 обеспечивается прецизионная форма синусоидального сигнала и малый уровень составляющих с частотой питающей сети. Имеется возможность регулировки выходного напряжения с высокой разрешающей способность.
Основные данные Г3-107
• Диапазон частот 20 Гц - 200 кГц (4 поддиапазона)
• Основная погрешность установки частоты ±[3+(30/f)] %
• Выходное напряжение (600 Ом): 10 В ("выход I"); 5 В ("выход II")
• Ослабление выходного напряжения;
- "выход I" -10 дБ (плавно регулируемое);
- "выход II": 0-60 дБ (с дискретностью через 10 дБ)
• Погрешность установки выходного напряжения;
- "выход I" ±0,4% (без плавной регулировки), ±1,5% (с плавной регулировкой);
- "выход II": ±4%. ±0,5 дБ (аттенюатор)
• Нестабильность выходного напряжения: ±0,05% (за 15 мин), ±0,1% (за 3 ч)
• Коэффициент гармоник, %: 0,2 (20-100 Гц); 0,05 (100 Гц - 100 кГц); 0,2 (100-200 кГц)
