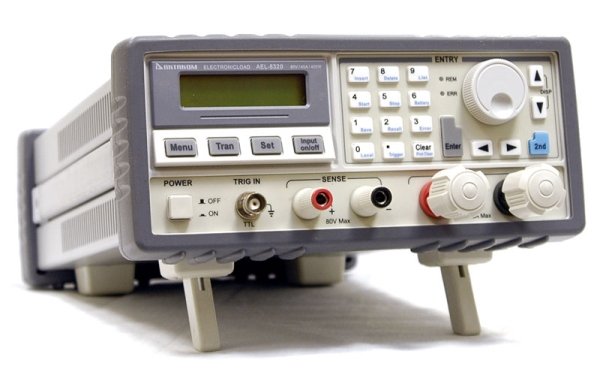

| Электронная программируемая нагрузка AKTAKOM AEL-8320 Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 30 А, потребляемой мощностью до 250 Вт. • LCD дисплей с подсветкой • Высокое разрешение АЦП 24 - бит, ЦАП - 17 бит • Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности • Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме) • Автокалибровка • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности • Тестирование батарей • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта • Поддержка внешнего запуска • Режим короткого замыкания • Работа по спискам • Управление по RS-232 по SCPI командам • Поддержка LabView |
| Характеристики | |
| Входные параметры | |
| Ток Напряжение Мощность | 0~30 A 0~80 В 250 Вт |
| Минимальное рабочее напряжение на всем диапазоне токов | 0,6 В |
| Режим постоянного тока | |
| Диапазоны Разрешение Погрешность | 0~3 A / 0~30 A 0,1 мA / 1 мА 0,1?+5 мА / 0,1?+10 мА |
| Режим постоянного напряжения | |
| Диапазон Разрешение Погрешность | 0~80 В 1 мВ 0.1?+10 мВ |
| Режим постоянного сопртивления | |
| Диапазон Разрешение Погрешность | 0,02~2 Ом / 2~200 Ом / 20~2000 Ом 0,1 мОм / 8,6 мкСм*/0,96 мкСм 0,5?+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм |
| Режим постоянной мощности | |
| Диапазон Разрешение (0~250 Вт 1 мВт/10 мВт 0,2?+600 мВт | |
| Измерение тока | |
| Диапазоны Разрешение Погрешность | 0~3 A / 0~30 A 0,1 мA / 1 мА 0,05?+4 мА / 0,05?+8 мА |
| Измерение напряжения | |
| Диапазоны Разрешение Погрешность | 0~80 В 1 мВ 0,1?+8 мВ |
| Измерение мощности | |
| Диапазон Разрешение (0~250 Вт 1 мВт/10 мВт 0,1?+600 мВт | |
| Скорость нарастания тока | |
| Верхний диапазон CC Верхний диапазон CC | 1 мА/мкс~3 A/мкс 100 мкА/мкс~300 мA/мкс |
| Разршение | 1 мA/мкс |
| Погрешность | 3% + 10 мкс |
| Динамический режим | |
| Тип | Непрерывный, импульсный, переключаемый |
| Частотный диапазон | 0,38 Гц~50 кГц |
| Временной диапазон Разрешение Погрешность | 0~655,35 мс 10 мкс 0.2?+10 мкс |
| Время нарастания/спада Разрешение Погрешность | 10 мкс~655,35 мс 10 мкс 0.2?+10 мкс |
| Работа по списку | |
| Время шага Разрешение Погрешность | 10 мкс ~ 100000 с 10 мкс 0,2?+10 мкс |
| Количество шагов | 1~50 |
| Цикл | 1~65535 |
| Список | 7 списков |
| Тестирование батарей | |
| Время разряда Разрешений Погрешность | 1 с~100 ч 1 с 0.2?+1 с |
| Емкость батареи Разрешение Погрешность | 1 мА•ч~3000 А•ч 1 мА•ч 0,3?+0,01А•ч |
| Короткое замыкание | |
| CCL Режим CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим |
3,3 A 33 A 0 В 0,018 Ом 1.8 Ом 18 Ом 270 Вт 0 Вт |
| Максимальная скорость нарастания | |
| Ток Напряжение | 3 A/мкс 0,6 В/мкс |
| Вход запуска | |
| Уровень Длительность | TTL , спадающий фронт ≥ 10 мкс |
| Максимальный входной уровень | |
| Ток Напряжение | 33 A 84 В |
| Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности |
| Защита от обратного тока | |
| Вход выключен Вход включен | 25 A 40 A |
| Пульсации + шум | |
| Ток (скз/пик-пик) Напряжение (скз) | 3 мА/30 мА 5 мВ |
| Интерфейс | RS232; GPIB, USB - опция |
| Язык программирования | SCPI |
| Питание | |
| Напряжение Частота | переменное напряжение 110 В или AC 220 В±15? 48 ... 63 Гц |
| Вес | 5,8 кг |
| Комплектация • Кабель питания - 1 шт. • Руководство по эксплуатации - 1 шт. |
| Дополнительная комплектация | |
| Преобразователь интерфейсов USB-RS232(TTL) | АСЕ-1023 |
| Программное обеспечение | AEL Manager |
