Описание

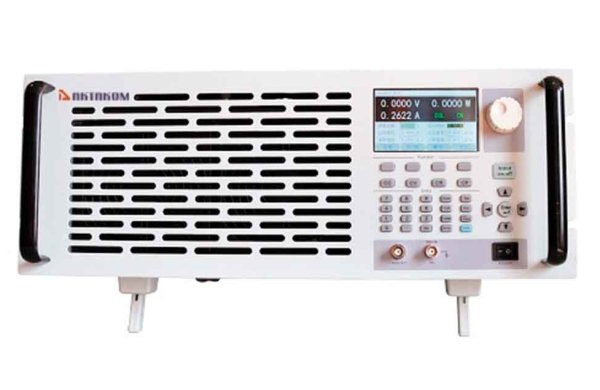

Электронная программируемая нагрузка АКТАКОМ AEL-8450 незаменима при испытании и настройке источников питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств. Благодаря использованию 16-разрядного ЦАП и 24-разрядного АЦП, электронная нагрузка AEL-8450 обладает высочайшим разрешением установки и считывания.
- Четыре режима стабилизации: тока CC, напряжения CV, сопротивления CR, мощности CP
- Два диапазона для каждого из рабочих режимов CC, CV, CR : CCL/CCH, CVL/CVH, CRL/CRH
- Комбинированные режимы: CCL+CV, CCH+CV, CRL+CV, CRH+CV, CP+CV
- Высочайшее разрешение установки и считывания, благодаря применения 16-ти разрядного ЦАП и 24-ти разрядному АЦП
- Работа по спискам (тайминг) 255 групп по 50 шагов
- Автоматическое тестирование
- Динамическое и импульсное тестирование (0,025 Гц…50 кГц)
- Регулируемая крутизна нарастания
- Внутренняя память на 10 групп настроек
- Задание точки начального напряжения
- Режим измерения на входе
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Компенсация падения напряжения
- Вход внешнего запуска
- Программирование SCPI-командами
- Цветной ЖК TFT дисплей
Технические характеристики
| Входные параметры |
Мощность | 5000 Вт | |
| Ток | 0…280 А | ||
| Напряжение | 0...240 В | ||
| CC режим (CCL/CCH) |
Диапазон | 0...8 A | 0…280 А |
| Разрешение | 0,1 мA | 1 мA (0...100 А) 10 мА (100...180 А) |
|
| Точность | 0,2% уст. знач. + 5 мА | 0,2% уст. знач. + 10 мА | |
| CV режим (CVL/CVH) |
Диапазон | 0...240 В | |
| Разрешение | 1 мВ (0...100 В) 10 мВ (100...240 В) |
||
| Точность | 0,2% уст. знач. + 10 мВ | ||
| CR режим (СRL/CRH) |
Диапазон | 0,2 Ом...240 кОм | 0,2 кОм...2,4 МОм |
| Разрешение | 0,1 мОм | 0,001 кОм | |
| Точность | 0,5% уст. знач. + 12 мОм (на токе > 6 А) |
0,5% уст. знач. + 0,12 кОм (на токе < 6 А) |
|
| CP режим | Диапазон | 0...5000 Вт | |
| Разрешение | 1 мВт (< 100 Вт) 10 мВт (100 Вт...1000 Вт) 100 мВт (≥ 1000 Вт) |
||
| Точность | 0,2% уст. знач. + 600 мВт | ||
| Измерение тока | Ток | 0...8 A | 0…280 А |
| Разрешение | 0,1 мА | 1 мA (0...100 А) 10 мА (100...180 А) |
|
| Точность | 0,1% изм. знач. + 6 мА + Uвх / 50 кОм | 0,2% изм. знач. + 8 мА + Uвх / 50 кОм | |
| Измерение напряжения | Напряжение | 0...240 В | |
| Разрешение | 1 мВ (0...100 В) 10 мВ (100...240 В) |
||
| Точность | 0,1% изм. знач. + 8 мВ | ||
| Измерение мощности | Мощность | 0...5000 Вт | |
| Разрешение | 1 мВт (< 100 Вт) 10 мВт (100 Вт...1000 Вт) 100 мВт (≥ 1000 Вт) |
||
| Точность | 0,2% изм. знач. + 600 мВт | ||
| Крутизна нарастания | Диапазон | 1 мА/мкс ... 18 А/мкс (CCH) 100 мкА/мкс ... 600 мА/мкс (CCL) |
|
| Разрешение | 1 мА/мкс | ||
| Точность | 3% уст. знач. + 10 мкс | ||
| Динамические режимы | Тип | непрерывный, импульсный, запуск по импульсу | |
| Частотный диапазон | 0,025 Гц...50 кГц | ||
| Время перехода | 10 мкс...10 с (высокий / низкий уровень) 10 мкс...10 с (нарастающий / спадающий фронт) |
||
| Разрешение | 10 мкс | ||
| Точность | 0,2% уст. знач + 10 мкс | ||
| Работа по списку | Временной диапазон | 10 мкс...99999 с | |
| Разрешение | 10 мкс | ||
| Точность | 0,2% + 10 мкс | ||
| Количество шагов | 1...50 | ||
| Количество циклов | 1...255 | ||
| Память | 10 групп параметров | ||
| Максимальная крутизна | Ток | 18 А/мкс | |
| Напряжение | 0,8 В/мкс | ||
| Программируемый импеданс (открытый вход) |
≥ 20 кОм | ||
| Макс. входные значения | Ток | 181 А | |
| Напряжение | 242 В | ||
| Макс. обратный ток | Вход выкл. | 150 A | |
| Вход вкл. | 180 А | ||
| Пульсации и шумы | Ток | 5 мАскз / 30 мАп-п | |
| Напряжение | 5 мВскз | ||
| Интерфейс | RS-232, USB; GPIB - опция | ||
| Питание | 220 В...240 В ± 10%, 48...63 Гц, 130 ВА | ||
| Размеры (Ш x В x Д) | Корпус | 426 х 349 х 500 мм | |
| С ножками и креплением | 480 х 372 х 575 мм | ||
| Масса | 38 кг | ||
