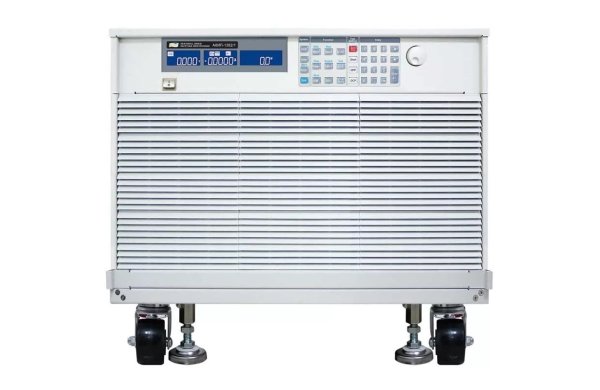

Электронная нагрузка АКИП-1364/4
- Входные параметры нагрузки: постоянное напряжение до 1000 В, ток от 50 до 400 А, мощность от 5 до 40 кВт (в зависимости от модели)
- 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с), измерение тока КЗ
- Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
- Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
- 4-х проводная схема подключения
- Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
- Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
- Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт
- Внутренняя память 150 ячеек (профили состояний)
- Опция: тестирование BMS (плата контроля уровня заряда аккумулятора)
- Опция: Аварийная остановка, Аналоговое управление
- Опция: интерфейс RS232, LAN, GPIB, USB (только взамен)
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1364/1 |
АКИП-1364/2 |
АКИП-1364/3 |
АКИП-1364/4 | АКИП-1364/5 | АКИП-1364/6 | АКИП-1364/7 | АКИП-1364/8 |
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке | 1000 В | |||||||
| Ток в нагрузке | 5 А 50 А | 10 А 100 А | 15 А 150 А | 20 А 200 А | 25 А 250 А | 30 А 300 А | 35 А 350 А | 40 А 400 А | |
| Мощность | 5 кВт | 10 кВт | 15 кВт | 20 кВт | 25 кВт | 30 кВт | 35 кВт | 40 кВт | |
| Мин. Uвх при макс. токе | 10 В @ 50 А | 10 В @ 100 А | 10 В @ 150 А | 10 В @ 200 А | 10 В @ 250 А | 10 В @ 300 А | 10 В @ 350 А | 10 В @ 400 А | |
| РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Пределы установки | 5 А / 50 А | 10 А / 100 А | 15 А / 150 А | 20 А / 200 А | 25 А / 250 А | 30 А / 300 А | 35 А / 350 А | 40 А / 400 А |
| Дискретность установки | 0,08 мА / 0,8 мА | 0,16 / 1,6 мА | 0,24 / 2,4 мА | 0,32 / 3,2 мА | 0,4 / 4,0 мА | 0,48 / 4,8 мА | 0,56 / 5,6 мА | 0,64 / 6,4 мА | |
| Погрешность установки | ±(0,1%*установ.+0,2%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ |
Диапазоны установки | 24 кОм - 20 Ом 20 – 0,2004 Ом | 12 кОм - 10 Ом 10 – 0,1002 Ом | 8332,5 – 6,666 Ом 6,666 – 0,066792 Ом | 6,0 кОм – 5 Ом 5 – 0,0501 Ом | 4,8 кОм – 4 Ом 4 – 0,0408 Ом | 3999,6 – 3,333 Ом 3,333 – 0,033369 Ом | 3428,4 – 2,857 Ом 2,857 – 0,02862 Ом | 3 кОм – 2,5 Ом 2,5 – 0,02505 Ом |
| Дискретность установки | 0,833 мкСм 0,334 мОм |
1,666 мкСм 0,167 мОм |
2,4 мкСм 0,11132 мОм |
3,33 мкСм 0,0835 мОм | 4,166 мкСм 0,0668 мОм |
5 мкСм 0,05566 мОм |
5,833 мкСм 0,047711 мОм |
6,66 мкСм 0,04175 мОм |
|
| Погрешн. установки | ±(0,2%*установ.+0,2%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ | Предел установки | 10 – 1000 В | |||||||
| Дискретность установки | 16 мВ | ||||||||
| Погрешн. установки | ±(0,05%*установ.+0,05%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ |
Пределы установки | 500 / 5000 Вт | 1000 / 10000 Вт | 1500 / 15000 Вт | 2000 / 20000 Вт | 2500 / 25000 Вт | 3000 / 30000 Вт | 3500 / 35000 Вт | 4000 / 40000 Вт |
| Дискретность установки | 8 / 80 мВт | 16 / 160 мВт | 24 / 240 мВт | 32 / 320 мВт | 40 / 400 мВт | 48 / 480 мВт | 56 / 560 мВт | 64 / 640 мВт | |
| Погрешн. установки | ±(0,5%*установ.+0,5%*предела) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ + ТОКА |
Пределы установки | 1000 В / 50 А | 1000 В / 100 А | 1000 В / 150 А | 1000 В / 200 А | 1000 В / 250 А | 1000 В / 300 А | 1000 В / 350 А | 1000 В / 400 А |
| Дискретность установки | 16 мВ / 0,8 мА | 16 мВ / 1,6 мА | 16 мВ / 2,4 мА | 16 мВ / 3,2 мА | 16 мВ / 4,0 мА | 16 мВ / 4,8 мА | 16 мВ / 5,6 мА | 16 мВ / 6,4 мА | |
| Погрешн. установки | ±(1,0%*установ.+1,0%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ + МОЩНОСТИ |
Пределы установки | 1000 В / 5000 Вт | 1000 В / 10000 Вт | 1000 В / 15000 Вт | 1000 В / 20000 Вт | 1000 В / 25000 Вт | 1000 В / 30000 Вт | 1000 В / 35000 Вт | 1000 В / 40000 Вт |
| Дискретность установки | 16 мВ / 80 мВт | 16 мВ / 160 мВт | 16 мВ / 240 мВт | 16 мВ / 320 мВт | 116 мВ / 400 мВт | 16 мВ / 480 мВт | 16 мВ / 560 мВт | 16 мВ / 640 мВт | |
| Погрешн. установки | ±(1,0%*установ.+1,0%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон периода переключения нагрузки |
50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | |||||||
| Дискр. уст. периода | 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс | ||||||||
| Погрешность | 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5 | ||||||||
| Диапазон скорости изменения силы тока |
0,004 – 0,25 А/мкс 0,04 – 2,5 А/мкс | 0,008 – 0,5 А/мкс 0,08 – 5,0 А/мкс | 0,012 – 0,75 А/мкс 0,12 – 7,5 А/мкс |
0,016 – 1 А/мкс 0,16 – 10 А/мкс | 0,02 – 1,25 А/мкс 0,2 – 12,5 А/мкс | 0,024 – 1,5 А/мкс 0,24 – 15 А/мкс |
0,028 – 1,75 А/мкс 0,28 – 17,5 А/мкс | 0,032 – 2 А/мкс 0,32 – 20 А/мкс | |
| Разрешение | 0,001/ 0,01 А/мкс | 0,002/ 0,02 А/мкс | 0,003/ 0,03 А/мкс | 0,004/ 0,04 А/мкс | 0,005/ 0,05 А/мкс | 0,006/ 0,06 А/мкс | 0,007/ 0,07 А/мкс | 0,008/ 0,08 А/мкс | |
| Мин. время нарастания | 20 мкс | ||||||||
| Диапазоны уст. тока | 0 – 5 А 5 – 50 А | 0 – 10 А 10 – 100 А | 0 –15 А 15 – 150 А | 0 – 20 А 20 – 200 А | 0 – 25 А 25 – 250 А | 0 – 30 А 30 – 300 А | 0 – 35 А 35 – 350 А | 0 – 40 А 40 – 400 А | |
| Разрешение | 0,08/ 0,8 мА | 0,16/ 1,6 мА | 0,24/ 2,4 мА | 0,32/ 3,2 мА | 0,4/ 4,0 мА | 0,48/ 4,8 мА | 0,56/ 5,6 мА | 0,64/ 6,4 мА | |
| Погрешность | ± (0,1%*установ. + 0,2%*предел) | ||||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | Диапазон измерения | 0 – 100 В /100 – 1000 В | |||||||
| Разрешение | 1,6 мВ/ 16 мВ | ||||||||
| Погрешность | ±(0,025%*измер.+0,025%*предел) | ||||||||
| ИЗМЕРЕНИЕ СИЛЫ ТОКА | Диапазон измерения | 0 – 5 А 5 – 50 А | 0 – 10 А 10 – 100 А | 0 –15 А 15 – 150 А | 0 – 20 А 20 – 200 А | 0 – 25 А 25 – 250 А | 0 – 30 А 30 – 300 А | 0 – 35 А 35 – 350 А | 0 – 40 А 40 – 400 А |
| Разрешение | 0,08/ 0,8 мА | 0,16/ 1,6 мА | 0,24/ 2,4 мА | 0,32/ 3,2 мА | 0,4/ 4,0 мА | 0,48/ 4,8 мА | 0,56/ 5,6 мА | 0,64/ 6,4 мА | |
| Погрешность измерения | ±(0,1%*измер+0,1%*предел) | ||||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ | Пределы измерения | 500 / 5000 Вт | 1000/ 10000 Вт | 1500/ 15000 Вт | 2000/ 20000 Вт | 2500/ 25000 Вт | 3000/ 30000 Вт | 3500/ 35000 Вт | 4000/ 40000 Вт |
| Разрешение | 0,1/ 1 Вт | ||||||||
| Погрешность | ±(0,125%*измер+0,125%*предел) | ||||||||
| ОБЩИЕ ДАННЫЕ | Измерение тока КЗ | 50 А | 100 А | 150 А | 200 А | 250 А | 300 А | 350 А | 400 А |
| Интерфейс | опционально: RS-232, USB, GPIB, LAN (1 слот для установки) | ||||||||
| Потребл. мощность | 600 Вт | 1000 Вт | 1450 Вт | 1900 Вт | 2350 Вт | 2800Вт | 3250Вт | 3700Вт | |
| Габарит. размеры (мм) | 573x647x766 | 573x647x766 | 728x647x766 | 885x647x766 | 1041x647x766 | 1197x647x766 | 1353x647x766 | 1509x647x766 | |
| Габарит. размеры (мм) без колес |
469x647x766 | 469x647x766 | 625x647x766 | 781x647x766 | 937x647x766 | 1093x647x766 | 1249x647x766 | 1405x647x766 | |
| Масса | 100 кг | 130 кг | 170 кг | 220 кг | 280 кг | 340 кг | 390 кг | 430 кг | |
